4.
STROMLAUFPLÄNE
4.1
Symo GEN24 Plus

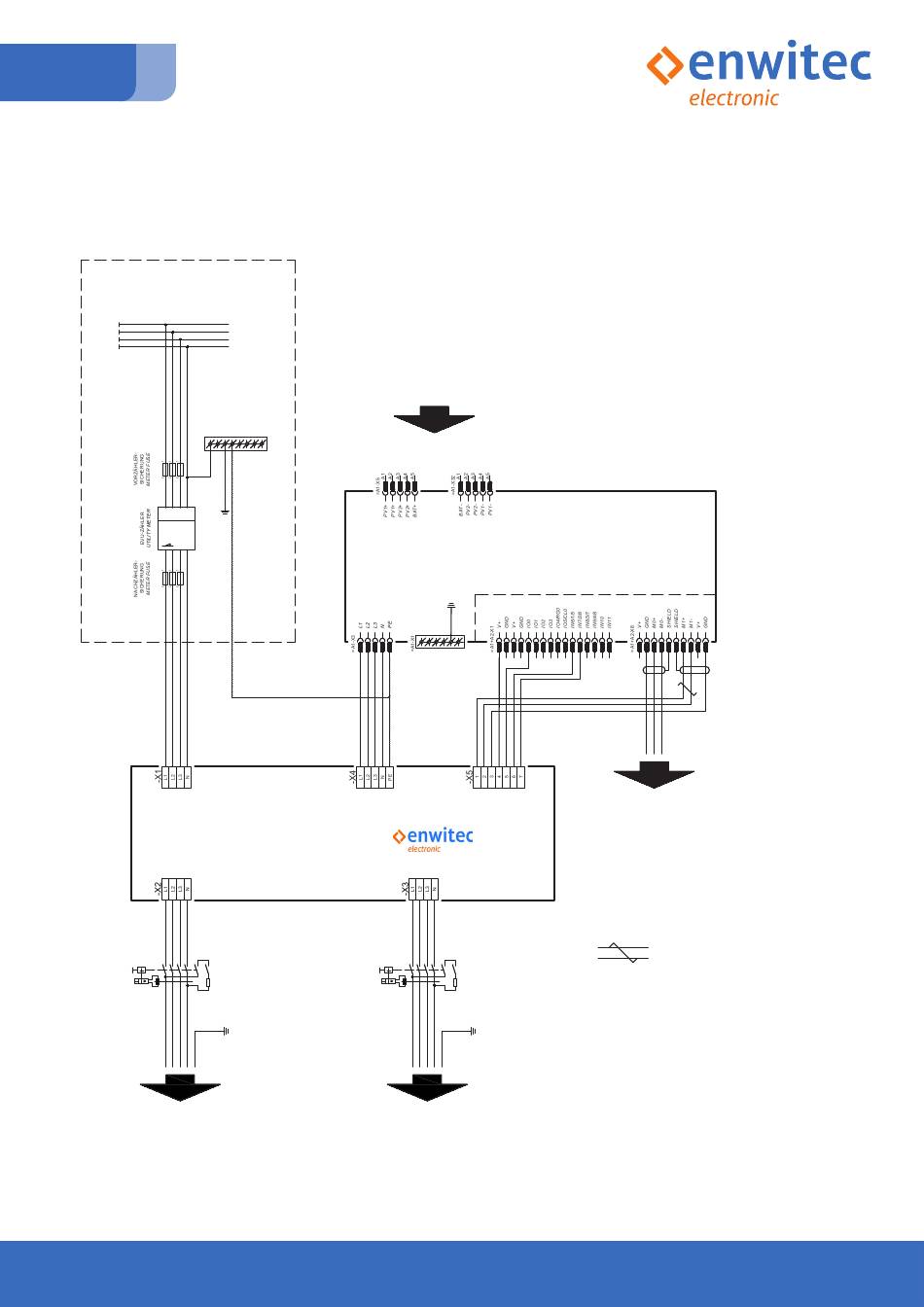

4.1.1 Verschaltungsumgebung - Symo GEN24 Plus
BESTEHENDE HAUSINSTALLATION
EXISTING DOMESTIC INSTALLATION
L1
L2
L3
N
POTENTIALAUSGLEICHSSCHIENE
*1)
kWh
3AC
1 3 5 7
2 4 6 8
LAST
LOAD
Seite 10 von 32
MEN-LINK
=A3
BOX
NOTSTROMVERSORGUNG
BACKUP LOAD
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
DC= IN
PV-GENERATOR
& BATTERY
=A1
SYMO GEN24
1 3 5 7
2 4 6 8
*2)
ANSCHLUSS FÜR VON FRONIUS
FREIGEGEBENE BATTERIEN
(SIEHE BATTERIE-SCHALTPLAN)
CONNECT TO FRONIUS
APPROVED BATTERIES
(REFER TO BATTERY SCHEMATIC)
SYMBOL DEFINITION:
TWISTED PAIR
*1)
PE-N CONNECTION
ONLY IN TN-NETWORK
*2)
DER MODBUS-KOMMUNIKATIONS-BUS ERFORDERT DEN
ABSCHLUSS DER LEITUNGSENDEN MITTELS
ABSCHLUSSWIDERSTÄNDE.
DETAILS SIEHE WECHSELRICHTER-DOKUMENTATION.
THE MODBUS COMMUNICATION BUS REQUIRES THE
TERMINATION OF CABLE ENDS WITH TERMINATION
RESISTORS. DETAILS ACCORDING INVERTER MANUAL.
