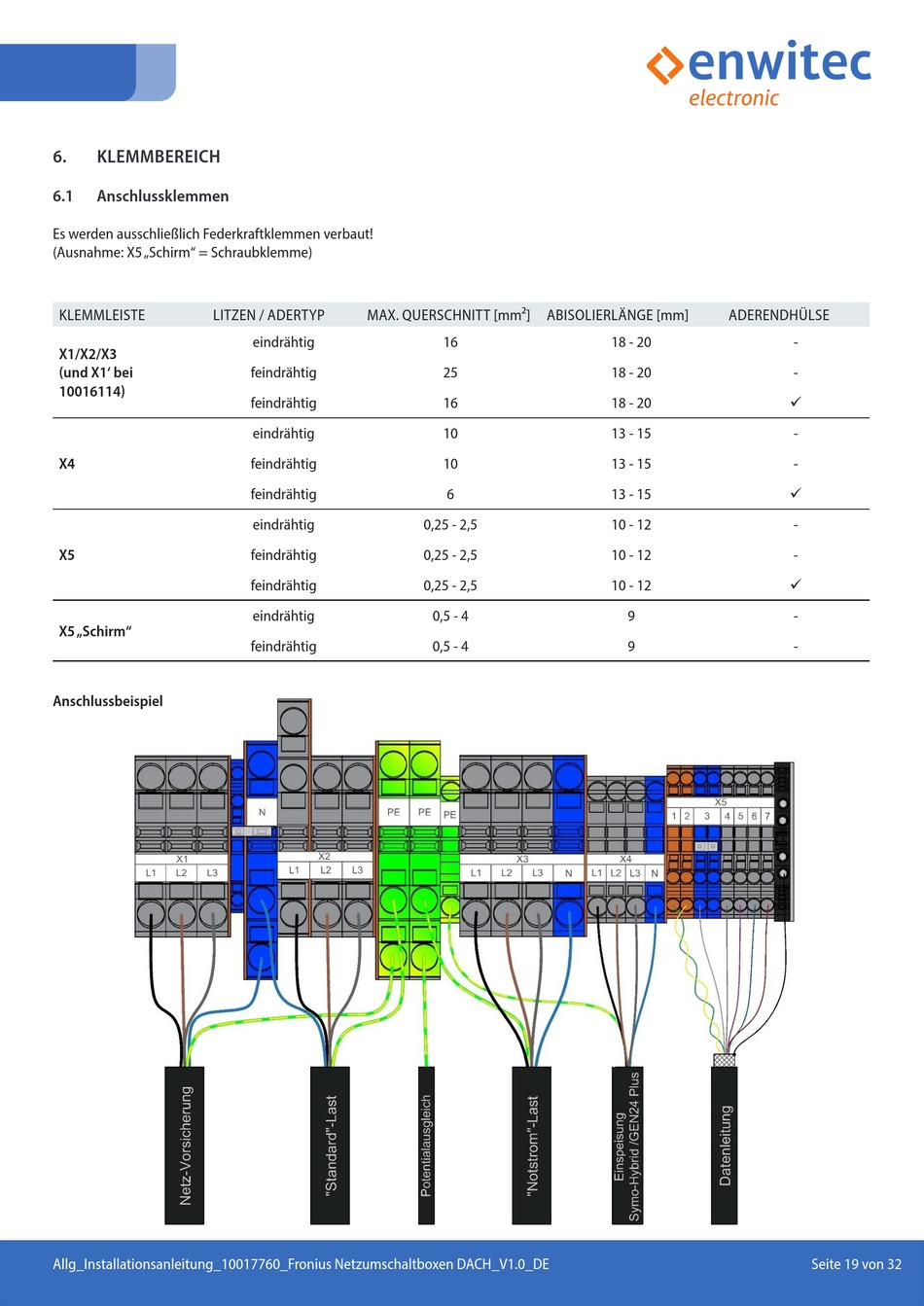

6.

KLEMMBEREICH

6.1

Anschlussklemmen

Es werden ausschließlich Federkraftklemmen verbaut!
(Ausnahme: X5 „Schirm" = Schraubklemme)
KLEMMLEISTE LITZEN / ADERTYP
X1/X2/X3
(und X1' bei
10016114)
X4
X5
X5 „Schirm"
Anschlussbeispiel
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
MAX. QUERSCHNITT [mm²] ABISOLIERLÄNGE [mm]
eindrähtig
feindrähtig
feindrähtig
eindrähtig
feindrähtig
feindrähtig
eindrähtig 0,25 - 2,5
feindrähtig 0,25 - 2,5
feindrähtig 0,25 - 2,5
eindrähtig
feindrähtig
16
25
16
10
10
6
0,5 - 4
0,5 - 4
ADERENDHÜLSE
18 - 20
18 - 20
18 - 20
13 - 15
13 - 15
13 - 15
10 - 12
10 - 12
10 - 12
9
9
-
-

-
-

-
-

-
-
Seite 19 von 32
