2.1.4 Arbeitsweise der Notstromumschaltung

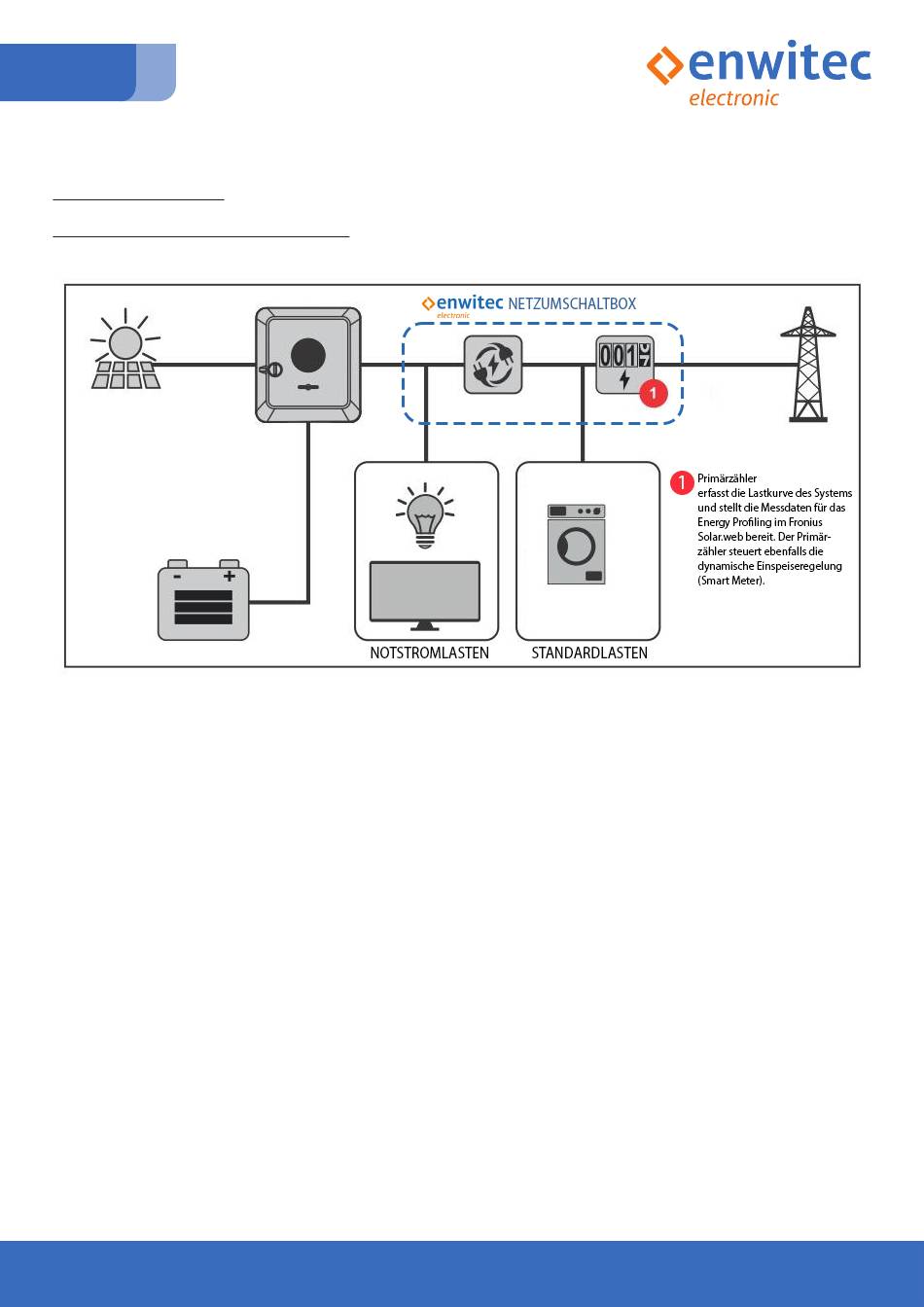

KONFIGURATIONSSCHEMA
Umschaltung Netzbetrieb in den Notstrombetrieb
ƒ Ausfall bzw. Störung des öffentlichen Netzes
ƒ Das Netzschütz K1 fällt ab. Diese Deaktivierung erfolgt entweder mittels der direkten Netzanbindung oder durch das
Schutzrelais.
ƒ Das Netzschütz trennt dadurch:
•
den GEN24 Plus und die Notstromlasten allpolig oder dreipolig vom öffentlichen Netz
•
die „normalen" Verbraucherlasten werden nicht getrennt.
ƒ Der GEN24 Plus bleibt weiterhin mit den Notstromlasten verbunden.
ƒ Das Relais K3* wird durch Ansteuerung vom GEN24 Plus aktiviert (12VDC).
ƒ Die Schütze K4
und K5
+
GEN24 Plus mit dem Schutzleiter. Dadurch wird eine sichere Erdungsverbindung im Notstrombetrieb realisiert.
ƒ Der GEN24 Plus erhält zusätzlich Informationen über das Smart-Meter und startet seine interne Prozedur für den
Notstrombetrieb.
ƒ Nach Prüfung aller zur Verfügung stehender Parameter und zusätzlicher Sicherheitsinformationen (Rückmeldungen von
K1/K4
/K5
) wird die aktive Einspeisung vom GEN24 Plus nach einer definierten Mess-Zeit gestartet. Nun werden alle
+
+
Notstromlasten mit elektrischer Energie versorgt.
*
Das Relais K3 ist als zusätzliche Sicherheit verbaut und verhindert durch seinen Öffner-Kontakt eine Aktivierung der Netz- und „PE-N"-Schütze (K1/K4
Netzwiederkehr. Damit kann ohne ein zusätzliches „Einverständnis" des Symo-Hybrid/GEN24 Plus nicht wieder in den Netzbetrieb gewechselt werden, obwohl eine
Netzwiederkehr schon vorhanden ist, bzw. das Schutzrelais die Netzbedingungen akzeptiert hat.
+
bei allpoliger Trennung!
