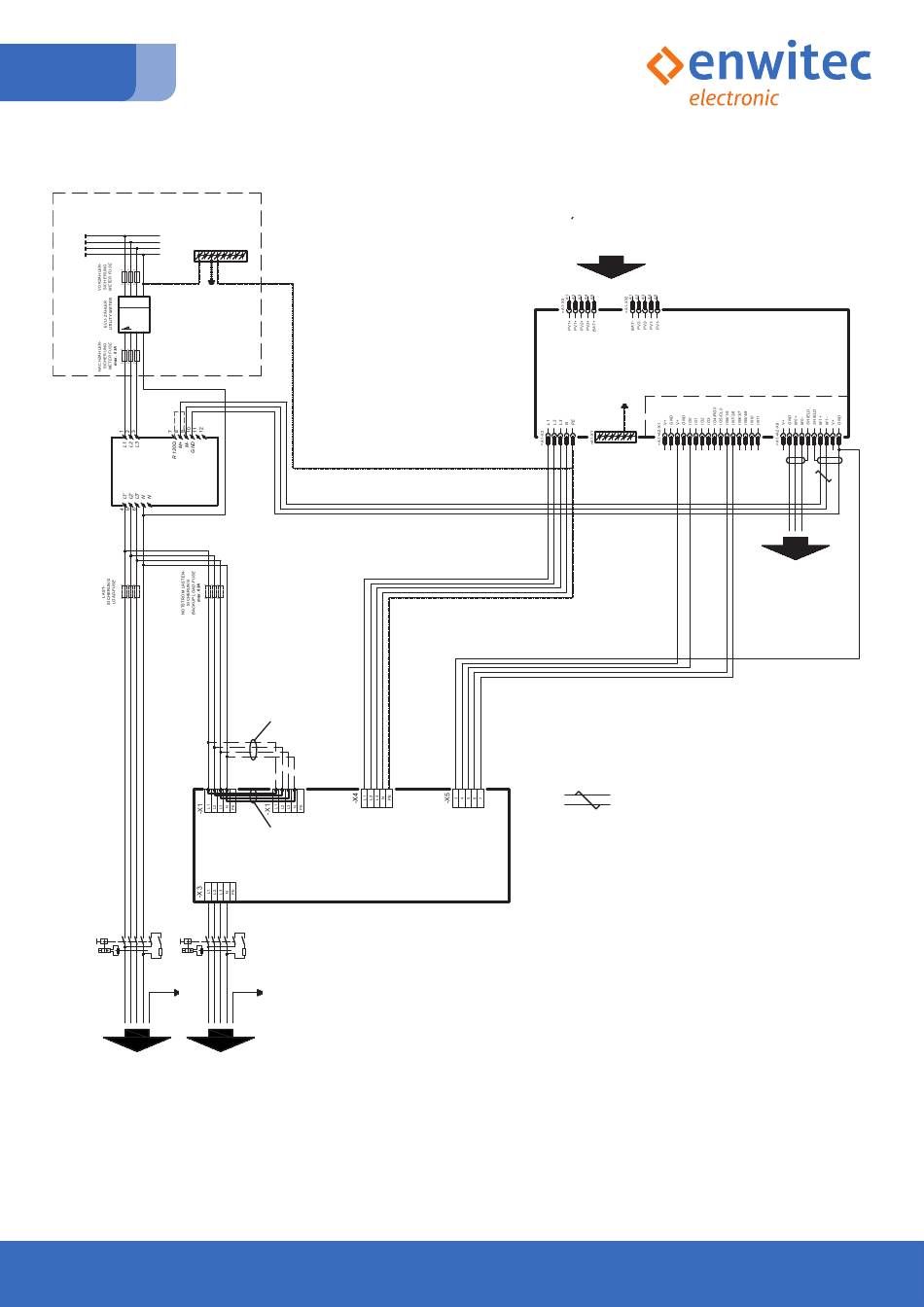

4.1.3 Verschaltungsumgebung - Symo GEN24 PLUS - nur Variante 10016114 - „auch für Standardanlagen verwendbar"
BESTEHENDE HAUSONSTALLATION
EXISTING DOMESTIC INSTALLATION
L1
POTENTIALAUSGLEICHSSCHIENE
L2
L3
N
*1)
kWh
3AC
= P1
Fronius Smart Meter
TS65A-3
1 3 5 7
2 4 6 8
LAST
NOTSTROMVERSORGUNG
LOAD
Seite 12 von 32
VERSCHALTUNGSUMGEBUNG - SYMO GEN24 PLUS
"..auch für Standardanlagen verwendbar"
MEN-LINK
L1/L2/L3/N
KLEMMLEISTE X1 und X3
EXTERN ÜBERBRÜCKEN
Mindestquerschnitt 10mm²!
L1/L2/L3
TERMINAL BLOCK
EXTERNAL WIRE LINK
Minimum cross section 10mm²!
INTERNE DRAHTBRÜCKEN MÖGLICH
Mindestquerschnitt 10mm²!
INTERNAL WIRE JUMPER DOABLE
Minimum cross section 10mm²!
1 3 5 7
2 4 6 8
BACKUP LOAD
Nur Variante 10016114
J:\Sammlerbau\Technik\Technische Dokumentation\Grafiken\Hersteller\enwitec\Logo\enwitec_Logo.jpg
=A3
BOX
Allg_Installationsanleitung_10017760_Fronius Netzumschaltboxen DACH_V1.0_DE
DC= IN
PV-GENERATOR
& BATTERY
=A1
SYMO GEN24
SYMBOL DEFINITION:
TWISTED PAIR
*1)
PE-N CONNECTION
ONLY IN TN-NETWORK
*2)
DER MODBUS-KOMMUNIKATIONS-BUS ERFORDERT DEN
ABSCHLUSS DER LEITUNGSENDEN MITTELS
ABSCHLUSSWIDERSTÄNDE.
DETAILS SIEHE WECHSELRICHTER-DOKUMENTATION.
THE MODBUS COMMUNICATION BUS REQUIRES THE
TERMINATION OF CABLE ENDS WITH TERMINATION
RESISTORS. DETAILS ACCORDING INVERTER MANUAL.
*2)
ANSCHLUSS FÜR VON FRONIUS
FREIGEGEBENE BATTERIEN
(SIEHE BATTERIE-SCHALTPLAN)
CONNECT TO FRONIUS
APPROVED BATTERIES
(REFER TO BATTERY SCHEMATIC)
