Installation
Die Installation muss von einer dafür zugelassenen und kompetenten Fachkraft durchgeführt werden. Vor jedem Eingriff
muss die Anlage spannungslos geschaltet werden. Innengeräte und Verflüsssigungssätze sind gemäß der Schaltpläne

ELEKTRISCHER ANSCHLUSS

anzuschließen (siehe Seite 17/18).

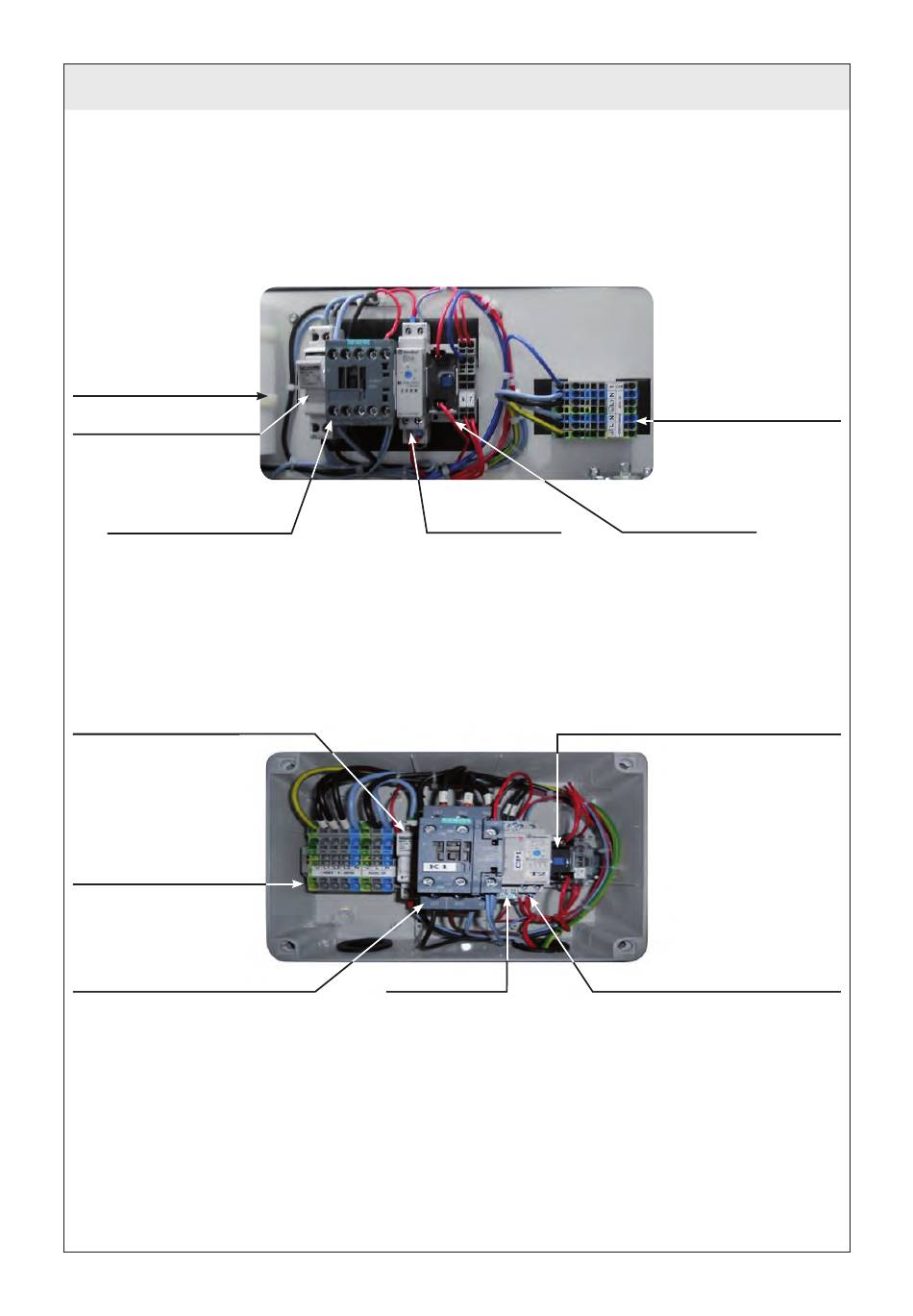

Elektrischer Anschluss FW009-C /FW014-C /FW018-C / FW024-C
Kompressorkondensator C1
Steuerkreis Schutz F2
Kompressor Schaltschütz K1
Elektrischer Anschluss FW040-C /FW050-C /FW064-C / FW080-C
Schutzschaltung F2
Anschlussleiste
Kompressorschutz K1
Option: Die Intervallschaltungen T1 und T2 sind verfügbar, wenn der Verflüssigungsatz mit der Option ND-Druckregler
ausgestattet ist. Diese Zeiten sind werkseitig eingestellt.
Der Verflüssiger und das Innengerät müssen verbunden werden nach dem Schaltplan (siehe Seite 18) und dem mit dem
Innengerät gelieferten Anschlussschema.
Der Installateur prüft die korrekte Positionierung der Schalter am Innengerät!
Intervallschaltung T2
(bei Option ND)
Phasenregler CP1
11
Anschlussleiste
Intervallschaltung T1
(bei Option ND)
Intervallschaltung T1 (mit Option ND)
Intervallschaltung T2 (mit Option ND)
