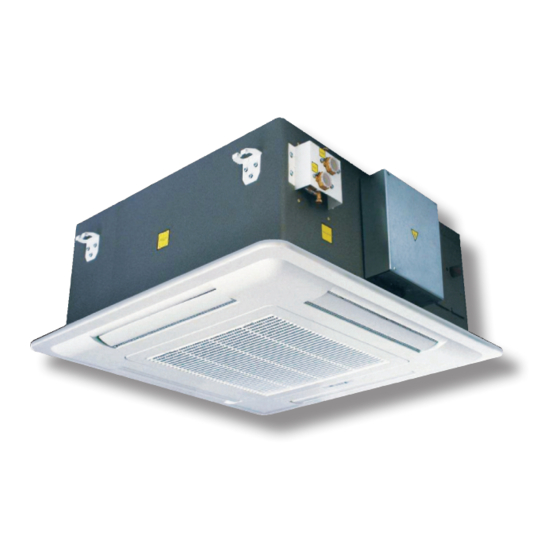

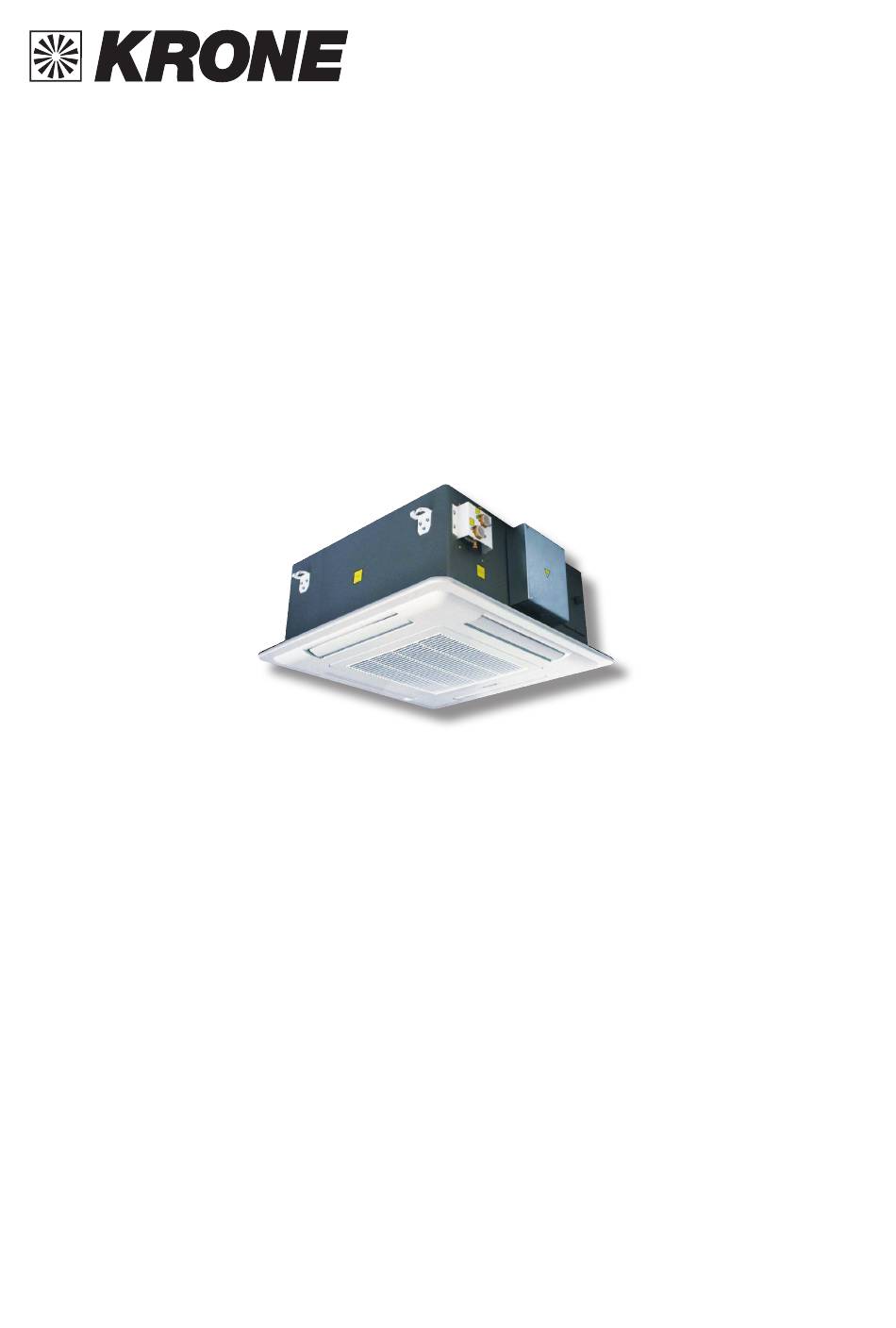

- Seite 1 Partner in Sachen Klima Installations- und Bedienungsanleitung Kaltwasser Kassettengeräte PW-EC-031-4L | PW-EC-051-4L 4-Leiter Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch.
- Seite 2 Bitte lesen Sie diese Anleitung vor Anschluss und Inbetriebnahme aufmerksam durch. Für Druckfehler und Irrtümer übernehmen wir keine Haftung! Technische Änderungen sowie Änderungen in Form, Farbe und Gewicht vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Inhalt Spezifikationen ............................................................Gerätebeschreibung ......................................................... Sicherheits- und Anwenderhinweise ................................................Kennzeichnung von Hinweisen ................................................... Personalqualifikation ........................................................Gefahren bei Nichtbeachtung der Sicherheitshinweise ....................................Sicherheitsbewusstes Arbeiten ..................................................Sicherheitshinweise für den Betreiber ..............................................Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten ..........................Eigenmächtiger Umbau und Veränderungen ........................................... -
Seite 4: Spezifikationen
Spezifikationen Kassettengerät PW-EC 031-4L 051-4L Kühlleistung Heizleistung Luftvolumenstrom m³/h 680/520/350 1360/1030/690 Volumenstrom Medium 0,46 0,86 (Wasser) Druckverlust 14,5 24,0 Betriebsspannung V/Ph/Hz 230/1/50 230/1/50 Leistungsaufnahme Anschlüsse Zoll Schalldruckpegel dB(A) 30-41 31-47 Maße (H - B - T) Kassette 290 - 581 - 581 290 - 701 - 701 Maße (H - B - T) Gitter 30 - 680 - 680... -
Seite 5: Sicherheits- Und Anwenderhinweise
PW-EC-4L Sicherheits- und Anwenderhinweise Allgemeine Sicherheitshinweise Lesen Sie vor der ersten Inbetriebnahme des Gerätes oder deren Komponenten die Betriebsanleitung aufmerksam durch. Sie enthält nützliche Tipps, Hinweise sowie Warnhinweise zur Gefahrenabwendung von Personen und Sachgütern. Die Missachtung der Anleitung kann zu einer Gefährdung von Personen, der Umwelt und der Anlage oder deren Komponenten und somit zum Verlust möglicher Ansprüche führen. -
Seite 6: Sicherheitsbewusstes Arbeiten
PW-EC-4L Sicherheitsbewusstes Arbeiten Alle die in dieser Anleitung aufgeführten Sicherheitshinweise und die bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betriebes, sind zu beachten. Sicherheitshinweise für den Betreiber Die Betriebssicherheit der Geräte und Komponenten ist nur bei bestimmungsgemäßer Verwendung und im komplett montiertem Zustand gewährleistet. -
Seite 7: Gewährleistung
Voraussetzungen für eventuelle Gewährleistungsansprüche sind, dass der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die KRONE Kälte+Klima Vertriebs-GmbH zurückgesandt hat. Die Gewährleistungsbedingungen sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“ aufgeführt. Darüber hinaus können nur zwischen den Ver- tragspartnern Sondervereinbarungen getroffen werden. -
Seite 8: Wichtige Hinweise Vor Der Installation
Ein Verschleiß der Platine wird somit entschieden reduziert. Bestimmungsgemäße Verwendung Die Innengeräte sind aufgrund ihrer Konzeption und Ausstattung für den Betrieb mit KRONE Kaltwasser-Erzeugern konzipiert. Bei Nichteinhaltung der Herstellervorgaben, der gesetzlichen Anforderungen oder nach eigenmächtigen Änderungen an den Geräten, ist der Hersteller für die daraus resultierenden Schäden nicht haftbar. -
Seite 9: Wahl Des Installationsortes / Montage
PW-EC-4L Wahl des Installationsortes / Montage Das Innengerät ist für eine Montage in waagerechten Zwischendecken konzipiert. Berücksichtigen Sie die Montage- höhe der Geräte mit mindestens 290 mm. Mindestfreiräume Die Mindestfreiräume beziehen sich zum einen auf das Gerät, um Wartungs– und Reparaturarbeiten an der Ven- tilbaugruppe durchzuführen, zum anderen auf das Ausblasgitter der Gitterabdeckung, um eine optimale Verteilung der Luft zu gewährleisten. -
Seite 10: Infrarot-Fernbedienung
PW-EC-4L Infrarot-Fernbedienung G4.8-27 Tasten und Funktionen SLEEP LOUVER MODE TIMER FUNCTION SWING CANCEL ON/OFF Taste drücken, um das Gerät zu starten. Erneutes Drücken stoppt den Betrieb. Druck auf die Taste erhöht die Temperatur. Längeres Drücken (mehr als 2 Sekunden) beschleunigt die Tempera- tureinstellung. - Seite 11 PW-EC-4L Im Laufe der ersten Stunde des Betriebs in der SLEEP-Funktion steigt die Umgebungstemperatur um 1°C über die eingestellte Temperatur. Nach einer weiteren Stunde ist die Temperatur wiederum um 1°C angestiegen. Im Modus HEIZEN wird die Umgebungstemperatur im Vergleich mit der eingestellten Temperatur um bis zu 2°C gesenkt.
- Seite 12 PW-EC-4L Batteriewechsel - Batterieklappe durch leichten Druck an der Markierung bei gleichzeitigem Schieben in Pfeilrichtung öffnen und entfernen. - Alte Batterien herausnehmen. - Neue Batterien (Typ AAA 1,5 V) einlegen, auf die richtige Polarität achten. - Batterieklappe wieder anbringen. SLEEP LOUVER SLEEP LOUVER MODE MODE...
-
Seite 13: Kondensatableitung
PW-EC-4L Kondensatableitung 1. Installation der Kondensatableitung - Der Durchmesser der Ableitung sollte mindestens der des Verbindungsrohres entsprechen. - Halten Sie die Ableitung so kurz wie möglich und achten Sie auf ein Gefälle von min. 1%. - Kann das Gefälle nicht erfüllt werden, installieren Sie eine Steigleitung. - Um ein Biegen der Ableitung zu vermeiden, achten Sie darauf, eine Entfernung von 1-1,5m zur Haltevorrichtung einzuhalten. -
Seite 14: Inbetriebnahme
Voraussetzung für eventuelle Gewährleistungsansprüche ist, dass der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt an die KRONE Kälte+Klima Vertriebs-GmbH zurückgesandt hat. Die Geräte wurden werkseitig mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, die nicht mit Hilfe der Störungsbeseitigung durch den Betreiber zu beseitigen sind, wenden Sie sich bitte... -
Seite 15: Pflege Und Wartung
PW-EC-4L Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger Grundvoraussetzungen gewährleisten einen störungsfreien Betrieb und eine lange Lebensdauer der Geräte. Reinigungs- und kleinere Wartungsarbeiten können durch den Betreiber oder einer von ihm beauftragten fachkundigen Person im Rahmen der im Kapitel „Pflege und Wartung“ aufgeführten Maßnahmen durchgeführt werden. ACHTUNG Betreiben Sie das Innengerät nie ohne Originalfilter. -
Seite 16: Störungsbeseitigung
PW-EC-4L Störungsbeseitigung Das Gerät wurde mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, überprüfen Sie bitte das Gerät nach der folgenden Liste. ACHTUNG Vor allen Arbeiten am Gerät muss die Spannungsversorgung unterbrochen (Sicherung bzw. Reparaturschalter) und gegen unbeabsichtigtes Wiedereinschalten gesichert werden! Störung Mögliche Ursache... -
Seite 17: Schaltplan
PW-EC-4L Schaltplan LED DISPLAY STÖRUNGEN LED (Grün) Störung E-Heizung einmaliges Blinken Rote Betriebsleuchte an: LED 3 (Rot) Gerät im Betriebsmodus HEIZEN Störung Fühler 2 Innengerät zweimaliges Blinken Störung Fühler Rückluft dreimaliges Blinken Gelbe Betriebsleuchte an: TIMER in Betrieb LED 2 (Gelb) Gelbe Betriebsleuchte aus: TIMER außer Betrieb Störung Fühler 1 Innengerät viermaliges Blinken... -
Seite 18: Schaltplan Gruppenschaltung
PW-EC Abmessungen Modell PW-EC-031-4L PW-EC-051-4L... - Seite 20 Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Dieses Produkt muss an einer autorisierten Recycling-Stelle für elektrische und elektronische Geräte entsorgt werden.
