Hoofdcomponenten - Pkm BIC3 I-KP-IX-2/2 Bedienungsanleitung

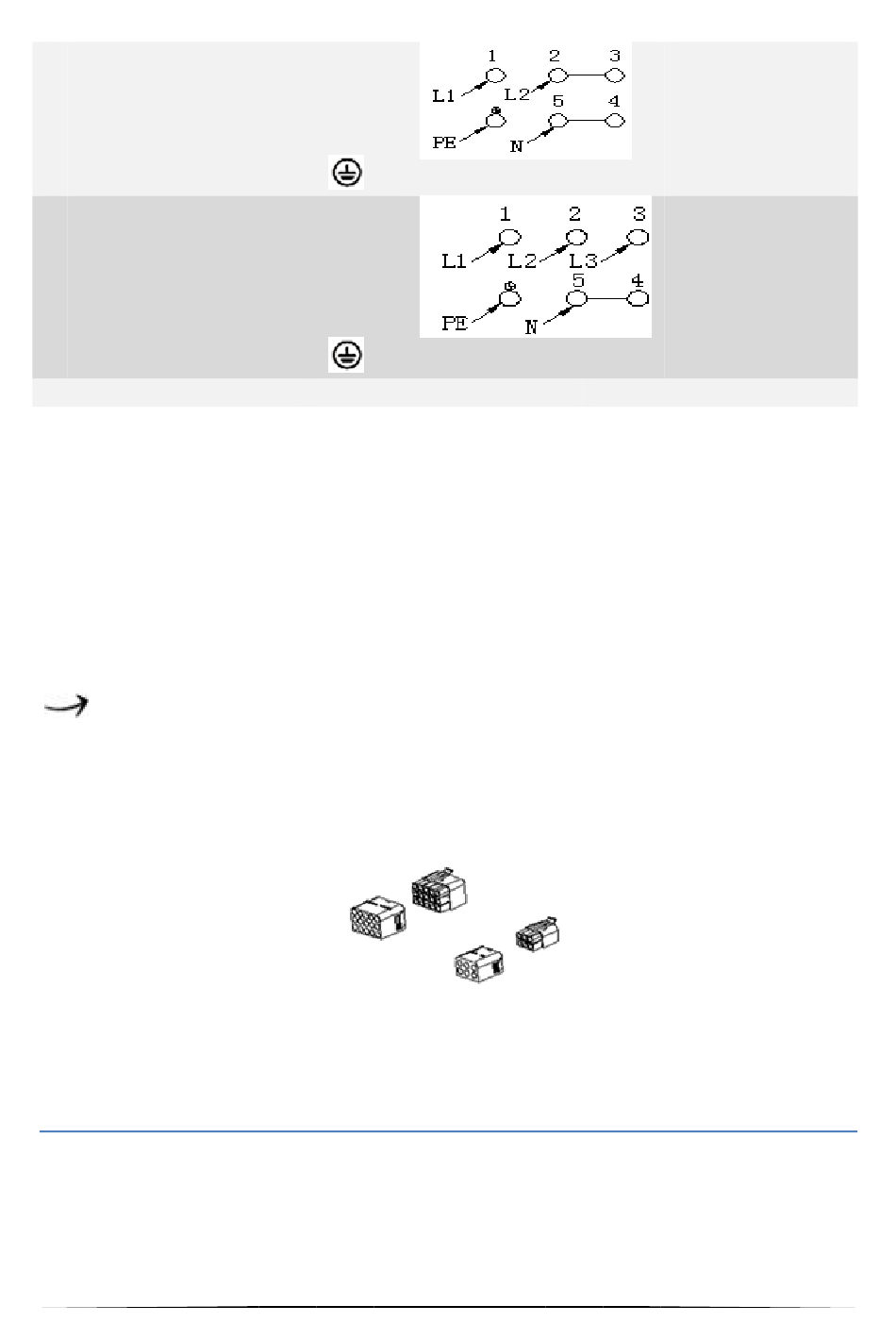

2 Voor 400 / 230V geaarde
verbinding in twee fasen,
bruggen verbinden 2-3 terminals
en 4-5 terminals
Beschermende grond om
3 Voor 400-230V geaard driefasige
aansluiting, bruggen verbinden
4-5 terminals, fasen
achtereenvolgens 1,2 en 3,
Neutraal tot 4-5
Beschermende grond om
L1=R, L2=S, L3=T
1. Controleer of de technische gegevens van uw energievoorziening voldoen aan
de waarden op de naamplaat.
2. Uw huiselijk stroomkring moet uitgerust zijn met een automatische
stroomonderbreker.
3. Probeer het apparaat niet zelf te repareren. Reparaties uitgevoerd door
onbevoegde personen kunnen ernstige schade veroorzaken. Neem altijd contact
op met het dichtstbijzijnde servicecentrum. Alleen originele onderdelen mogen
worden gebruikt.
Elektrische aansluiting - kookplaat
De kookplaat werkt met een spanning van 230V AC. De elektrische verbinding
krijgt stroom van de oven. Voer de aansluiting goed en zoals beschreven op de
onderstaande tekening uit.
Oven

3. Hoofdcomponenten

N= Aarde
75
H05VV-F4G2,5
H05VV-F5G1,5
PE= aarde draadterminal
Kookplaat
