Déplacez le tournevis (1) légèrement vers le bas (2) pour ouvrir le boîtier.

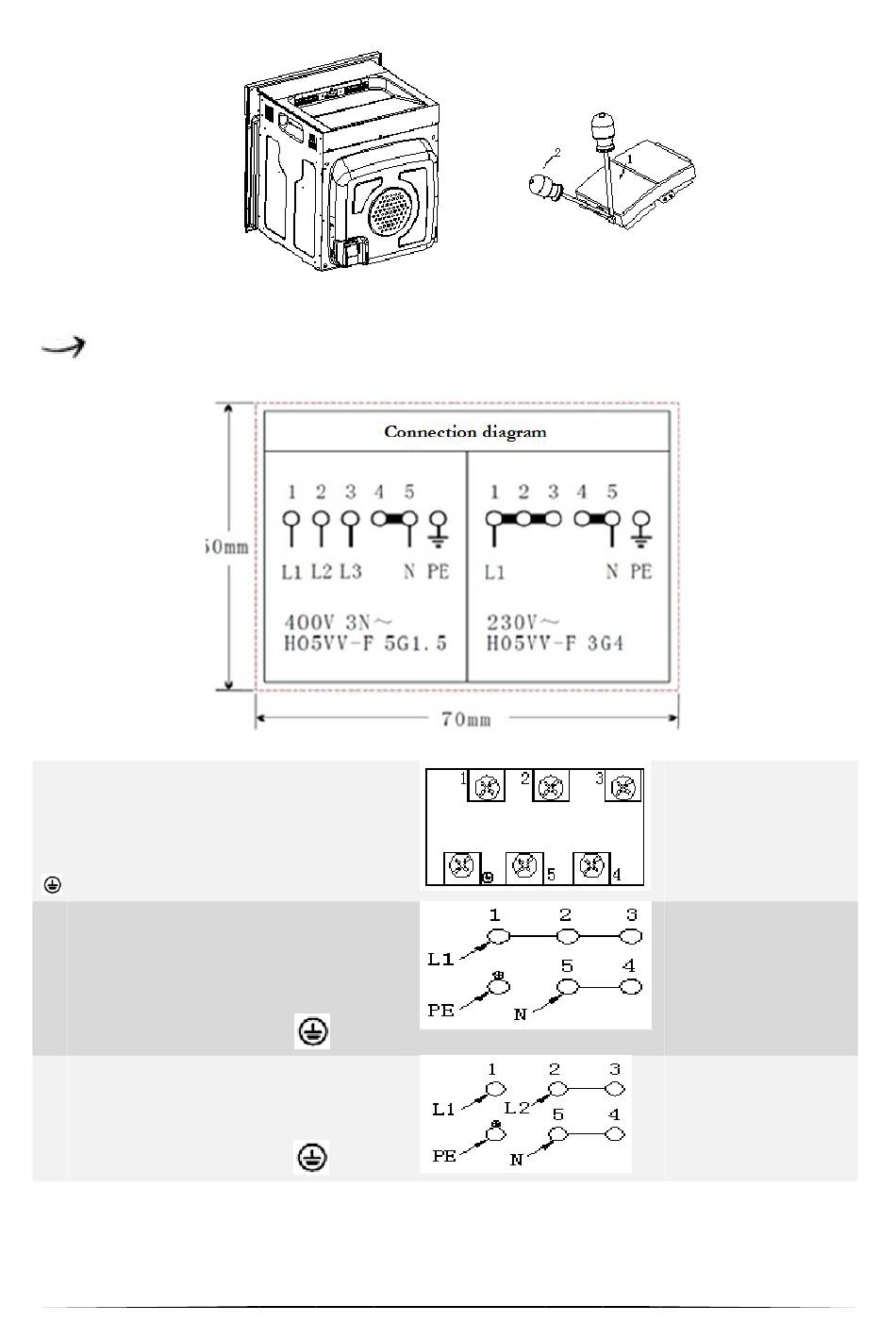

Schéma de raccordement
La tension des éléments chauffants
est de 230V.
Tout type de connexion : le fil de
sécurité doit être connecté à la borne
PE.
1 Pour une alimentation
monophasée de 230 V mise à la
terre, les ponts relient les bornes
1-2-3 et les bornes 4-5
La terre de protection
2 Pour une alimentation biphasée
de 400/230V, les ponts relient
les bornes 2-3 et les bornes 4-5
La terre de protection
53
Le type du câble
de raccordement
recommandé.
H05VV-F3G4
H05VV-F4G2,5
