INSTALLATION–RM2 NIEDERDRUCK

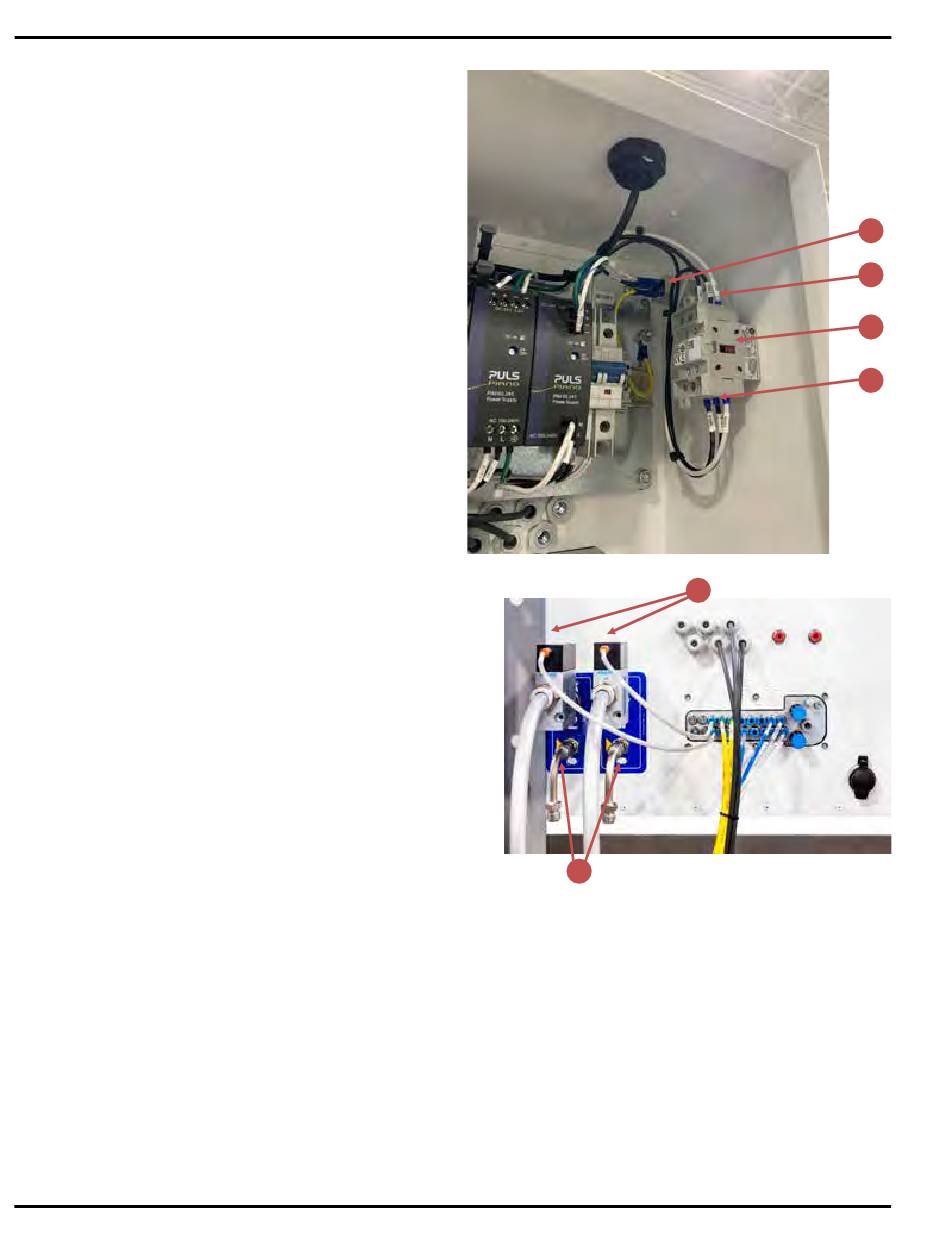

Elektrische Verbindung
1. Suchen Sie den Hauptstromeingangsstecker (a)
im oberen rechten Teil des Schranks.
2. Suchen Sie den Stecker des Trennschalters
(b) im Inneren des Bedienfelds.
3. Stellen Sie sicher, dass der
Hauptstromeingangsstecker oben (c) gegenüber
den sekundären Anschlüssen (d) unten
angeschlossen ist.
PNEUMATIK
Verwenden Sie zum Betrieb des RM2 immer
saubere, trockene Luft. Der maximale
Lufteingangsdruck beträgt 105 PSI / 7 BAR.
Pneumatische Verbindungen
Abhängig von Ihrer Anwendung müssen
Sie vor dem Betrieb des Systems drei
Lufteingangsanschlüsse herstellen.
Pistolenlufteingang
1. Suchen Sie den Lufteinlassanschluss auf der
Rückseite des Systemgehäuses (a).
2. Befestigen Sie eine 3/8-Zoll-Hauptluftleitung mit
einem 1/4-Zoll-NPS-Drehgelenk Anschluss an
den Lufteinlass.
3. Wenn Sie zwei Pistolen verwenden, schließen Sie
an jeden Einlass einen Luftschlauch an.
4. Die Luft wird intern durch die Zerstäubungsluft-
Abschaltmagnete (b) geleitet, die dann mit
Schotten auf der Materialplatte verbunden
werden, die mit dem Zerstäubungsluftanschluss
der Pistole verbunden werden.
77-3153-R3 (07/2023)
a
36/180
DE
a
c
b
d
b
