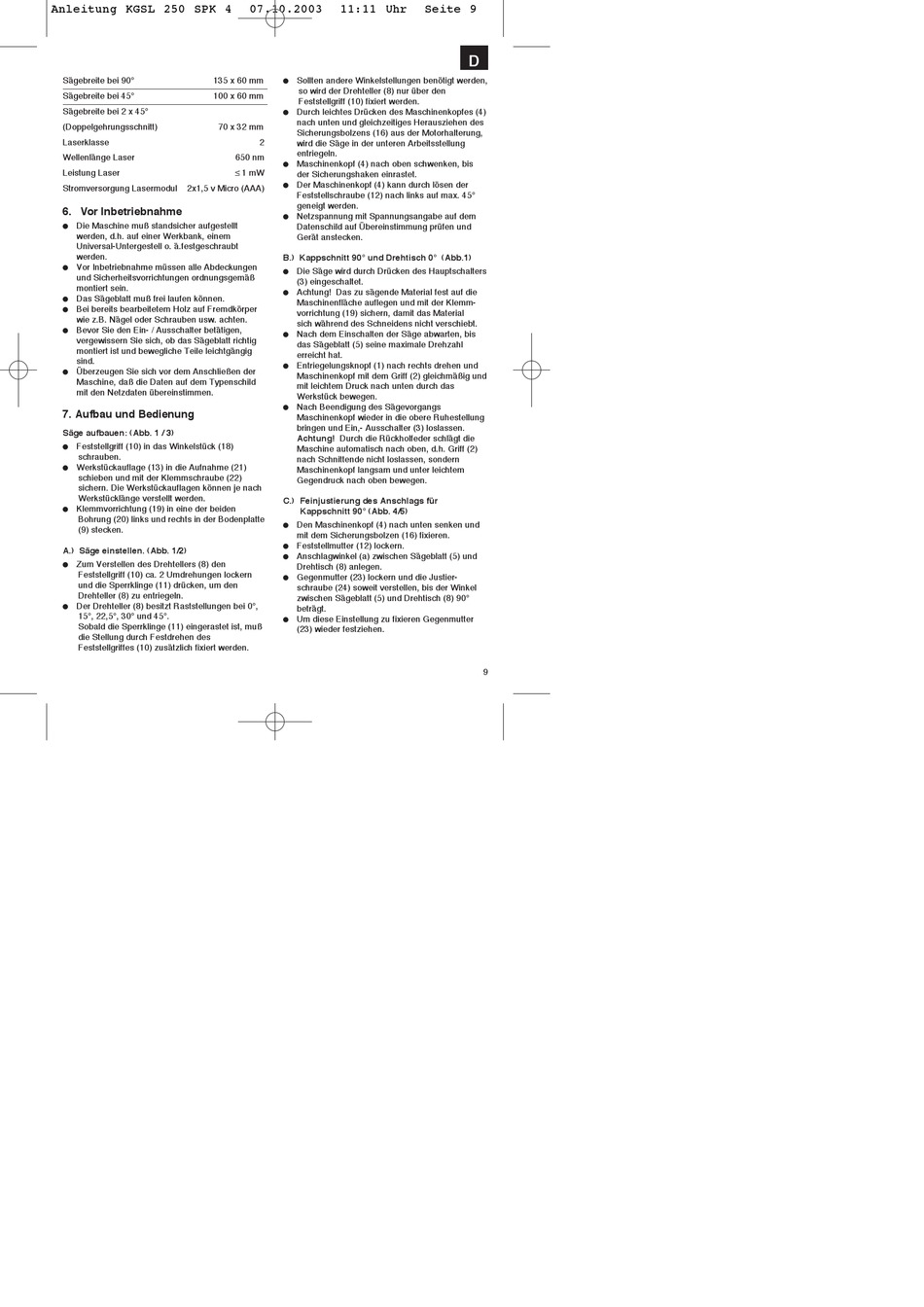

Anleitung KGSL 250 SPK 4
Sägebreite bei 90°
135 x 60 mm
Sägebreite bei 45°
100 x 60 mm
Sägebreite bei 2 x 45°
(Doppelgehrungsschnitt)
70 x 32 mm
Laserklasse
Wellenlänge Laser
Leistung Laser
Stromversorgung Lasermodul
2x1,5 v Micro (AAA)
6. Vor Inbetriebnahme
Die Maschine muß standsicher aufgestellt
werden, d.h. auf einer Werkbank, einem
Universal-Untergestell o. ä.festgeschraubt
werden.
Vor Inbetriebnahme müssen alle Abdeckungen
und Sicherheitsvorrichtungen ordnungsgemäß
montiert sein.
Das Sägeblatt muß frei laufen können.
Bei bereits bearbeitetem Holz auf Fremdkörper
wie z.B. Nägel oder Schrauben usw. achten.
Bevor Sie den Ein- / Ausschalter betätigen,
vergewissern Sie sich, ob das Sägeblatt richtig
montiert ist und bewegliche Teile leichtgängig
sind.
Überzeugen Sie sich vor dem Anschließen der
Maschine, daß die Daten auf dem Typenschild
mit den Netzdaten übereinstimmen.
7. Aufbau und Bedienung
Säge aufbauen: (Abb. 1 / 3)
Feststellgriff (10) in das Winkelstück (18)
schrauben.
Werkstückauflage (13) in die Aufnahme (21)
schieben und mit der Klemmschraube (22)
sichern. Die Werkstückauflagen können je nach
Werkstücklänge verstellt werden.
Klemmvorrichtung (19) in eine der beiden
Bohrung (20) links und rechts in der Bodenplatte
(9) stecken.
A.) Säge einstellen. (Abb. 1/2)
Zum Verstellen des Drehtellers (8) den
Feststellgriff (10) ca. 2 Umdrehungen lockern
und die Sperrklinge (11) drücken, um den
Drehteller (8) zu entriegeln.
Der Drehteller (8) besitzt Raststellungen bei 0°,
15°, 22,5°, 30° und 45°.
Sobald die Sperrklinge (11) eingerastet ist, muß
die Stellung durch Festdrehen des
Feststellgriffes (10) zusätzlich fixiert werden.
07.10.2003
11:11 Uhr
Sollten andere Winkelstellungen benötigt werden,
so wird der Drehteller (8) nur über den
Feststellgriff (10) fixiert werden.
Durch leichtes Drücken des Maschinenkopfes (4)
nach unten und gleichzeitiges Herausziehen des
Sicherungsbolzens (16) aus der Motorhalterung,
2
wird die Säge in der unteren Arbeitsstellung
entriegeln.
650 nm
Maschinenkopf (4) nach oben schwenken, bis
1 mW
der Sicherungshaken einrastet.
Der Maschinenkopf (4) kann durch lösen der
Feststellschraube (12) nach links auf max. 45°
geneigt werden.
Netzspannung mit Spannungsangabe auf dem
Datenschild auf Übereinstimmung prüfen und
Gerät anstecken.
B.) Kappschnitt 90° und Drehtisch 0° (Abb.1)
Die Säge wird durch Drücken des Hauptschalters
(3) eingeschaltet.
Achtung! Das zu sägende Material fest auf die
Maschinenfläche auflegen und mit der Klemm-
vorrichtung (19) sichern, damit das Material
sich während des Schneidens nicht verschiebt.
Nach dem Einschalten der Säge abwarten, bis
das Sägeblatt (5) seine maximale Drehzahl
erreicht hat.
Entriegelungsknopf (1) nach rechts drehen und
Maschinenkopf mit dem Griff (2) gleichmäßig und
mit leichtem Druck nach unten durch das
Werkstück bewegen.
Nach Beendigung des Sägevorgangs
Maschinenkopf wieder in die obere Ruhestellung
bringen und Ein,- Ausschalter (3) loslassen.
Achtung! Durch die Rückholfeder schlägt die
Maschine automatisch nach oben, d.h. Griff (2)
nach Schnittende nicht loslassen, sondern
Maschinenkopf langsam und unter leichtem
Gegendruck nach oben bewegen.
C.) Feinjustierung des Anschlags für
Kappschnitt 90° (Abb. 4/5)
Den Maschinenkopf (4) nach unten senken und
mit dem Sicherungsbolzen (16) fixieren.
Feststellmutter (12) lockern.
Anschlagwinkel (a) zwischen Sägeblatt (5) und
Drehtisch (8) anlegen.
Gegenmutter (23) lockern und die Justier-
schraube (24) soweit verstellen, bis der Winkel
zwischen Sägeblatt (5) und Drehtisch (8) 90°
beträgt.
Um diese Einstellung zu fixieren Gegenmutter
(23) wieder festziehen.
Seite 9
D
9
