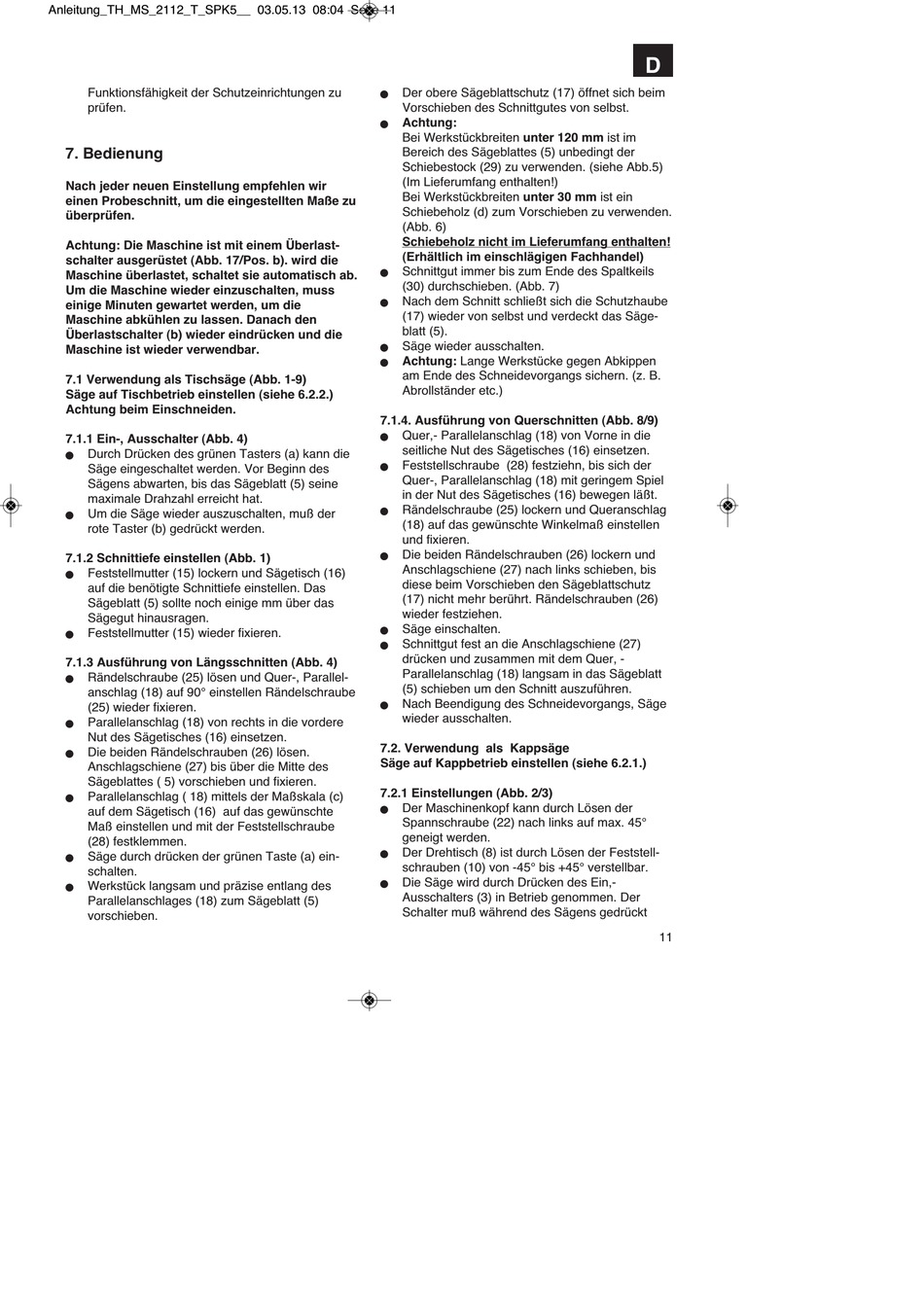

Funktionsfähigkeit der Schutzeinrichtungen zu
prüfen.

7. Bedienung

Nach jeder neuen Einstellung empfehlen wir
einen Probeschnitt, um die eingestellten Maße zu
überprüfen.
Achtung: Die Maschine ist mit einem Überlast-
schalter ausgerüstet (Abb. 17/Pos. b). wird die
Maschine überlastet, schaltet sie automatisch ab.
Um die Maschine wieder einzuschalten, muss
einige Minuten gewartet werden, um die
Maschine abkühlen zu lassen. Danach den
Überlastschalter (b) wieder eindrücken und die
Maschine ist wieder verwendbar.
7.1 Verwendung als Tischsäge (Abb. 1-9)
Säge auf Tischbetrieb einstellen (siehe 6.2.2.)
Achtung beim Einschneiden.
7.1.1 Ein-, Ausschalter (Abb. 4)
Durch Drücken des grünen Tasters (a) kann die
n
Säge eingeschaltet werden. Vor Beginn des
Sägens abwarten, bis das Sägeblatt (5) seine
maximale Drahzahl erreicht hat.
Um die Säge wieder auszuschalten, muß der
n
rote Taster (b) gedrückt werden.
7.1.2 Schnittiefe einstellen (Abb. 1)
Feststellmutter (15) lockern und Sägetisch (16)
n
auf die benötigte Schnittiefe einstellen. Das
Sägeblatt (5) sollte noch einige mm über das
Sägegut hinausragen.
Feststellmutter (15) wieder fixieren.
n
7.1.3 Ausführung von Längsschnitten (Abb. 4)
Rändelschraube (25) lösen und Quer-, Parallel-
n
anschlag (18) auf 90° einstellen Rändelschraube
(25) wieder fixieren.
Parallelanschlag (18) von rechts in die vordere
n
Nut des Sägetisches (16) einsetzen.
Die beiden Rändelschrauben (26) lösen.
n
Anschlagschiene (27) bis über die Mitte des
Sägeblattes ( 5) vorschieben und fixieren.
Parallelanschlag ( 18) mittels der Maßskala (c)
n
auf dem Sägetisch (16) auf das gewünschte
Maß einstellen und mit der Feststellschraube
(28) festklemmen.
Säge durch drücken der grünen Taste (a) ein-
n
schalten.
Werkstück langsam und präzise entlang des
n
Parallelanschlages (18) zum Sägeblatt (5)
vorschieben.
Der obere Sägeblattschutz (17) öffnet sich beim
n
Vorschieben des Schnittgutes von selbst.
Achtung:
n
Bei Werkstückbreiten unter 120 mm ist im
Bereich des Sägeblattes (5) unbedingt der
Schiebestock (29) zu verwenden. (siehe Abb.5)
(Im Lieferumfang enthalten!)
Bei Werkstückbreiten unter 30 mm ist ein
Schiebeholz (d) zum Vorschieben zu verwenden.
(Abb. 6)
Schiebeholz nicht im Lieferumfang enthalten!
(Erhältlich im einschlägigen Fachhandel)
Schnittgut immer bis zum Ende des Spaltkeils
n
(30) durchschieben. (Abb. 7)
Nach dem Schnitt schließt sich die Schutzhaube
n
(17) wieder von selbst und verdeckt das Säge-
blatt (5).
Säge wieder ausschalten.
n
Achtung: Lange Werkstücke gegen Abkippen
n
am Ende des Schneidevorgangs sichern. (z. B.
Abrollständer etc.)
7.1.4. Ausführung von Querschnitten (Abb. 8/9)
Quer,- Parallelanschlag (18) von Vorne in die
n
seitliche Nut des Sägetisches (16) einsetzen.
Feststellschraube (28) festziehn, bis sich der
n
Quer-, Parallelanschlag (18) mit geringem Spiel
in der Nut des Sägetisches (16) bewegen läßt.
Rändelschraube (25) lockern und Queranschlag
n
(18) auf das gewünschte Winkelmaß einstellen
und fixieren.
Die beiden Rändelschrauben (26) lockern und
n
Anschlagschiene (27) nach links schieben, bis
diese beim Vorschieben den Sägeblattschutz
(17) nicht mehr berührt. Rändelschrauben (26)
wieder festziehen.
Säge einschalten.
n
Schnittgut fest an die Anschlagschiene (27)
n
drücken und zusammen mit dem Quer, -
Parallelanschlag (18) langsam in das Sägeblatt
(5) schieben um den Schnitt auszuführen.
Nach Beendigung des Schneidevorgangs, Säge
n
wieder ausschalten.
7.2. Verwendung als Kappsäge
Säge auf Kappbetrieb einstellen (siehe 6.2.1.)
7.2.1 Einstellungen (Abb. 2/3)
Der Maschinenkopf kann durch Lösen der
n
Spannschraube (22) nach links auf max. 45°
geneigt werden.
Der Drehtisch (8) ist durch Lösen der Feststell-
n
schrauben (10) von -45° bis +45° verstellbar.
Die Säge wird durch Drücken des Ein,-
n
Ausschalters (3) in Betrieb genommen. Der
Schalter muß während des Sägens gedrückt
D
11
