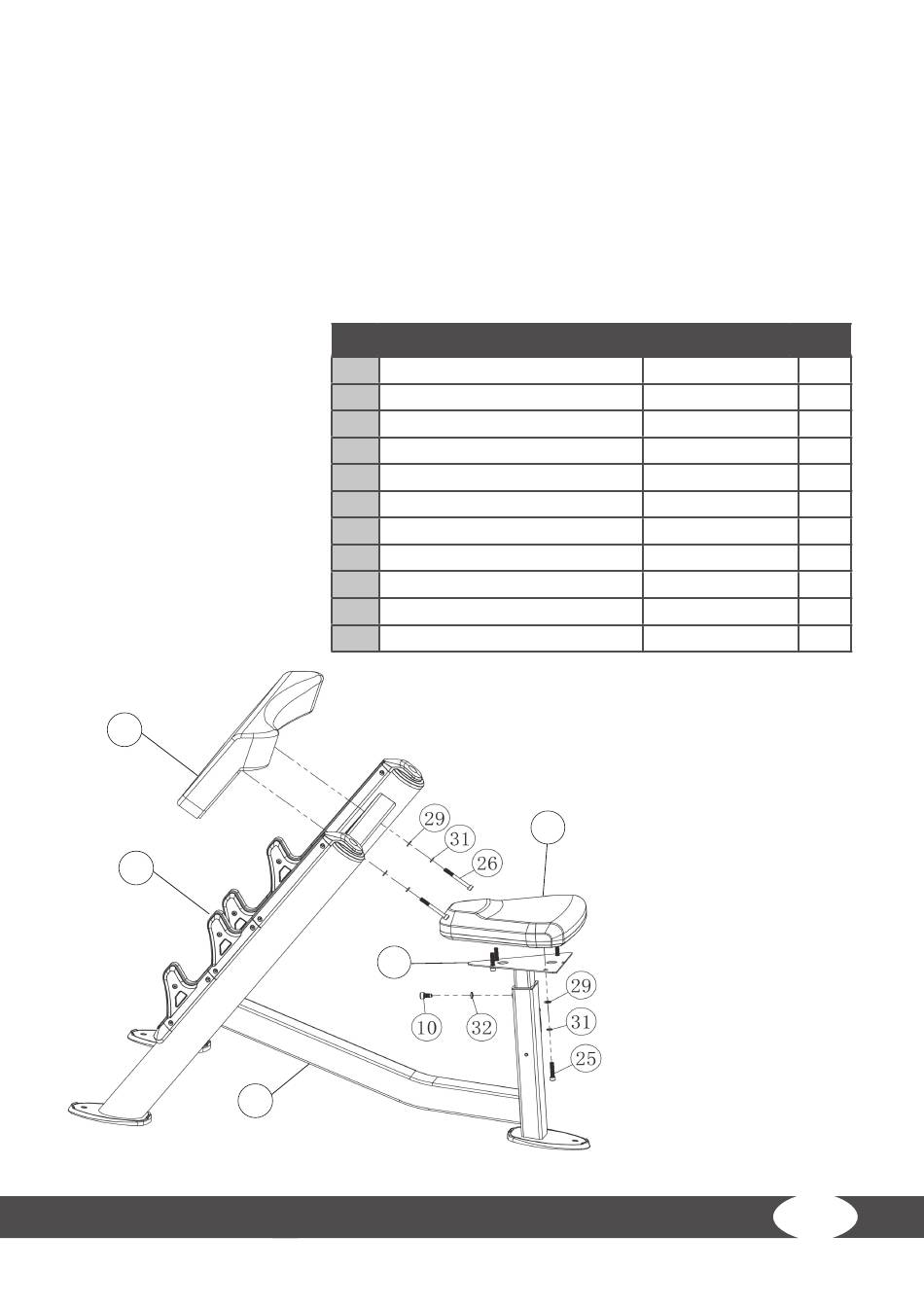

Schritt 2:
Montage des Armpolsters und Sitzpolsters
1.
Montieren Sie das Armpolster (35) an dem Hauptrahmen (1) mit zwei Schrauben (26), zwei
Federscheiben (31) und zwei Unterlegscheiben (29).
2.
Stecken Sie den Sitzrahmen (3) in den Stützrahmen (2).
3.
Montieren Sie den Sitzrahmen (3) an dem Stützrahmen (2) mit einer Schraube (10) und einer
Federscheibe (32).
4.
Montieren Sie das Sitzpolster (36) an dem Sitzrahmen (3) mit vier Schrauben (25), vier
Federscheiben (31) und vier Unterlegscheiben (29).
35
1
2
Nr.
Bezeichnung (ENG)
1
Arm support frame
2
Support frame
3
Seat pad frame
35
Arm pad
36
Seat pad
10
Limiting screw
25
Hexagon socket button head screw
26
Hex socket head cap screw
29
Plain washer
31
Spring washer
32
Spring washer
3
Spezifikation
M8*30
M8*75
Φ16*Φ8.4*1.6
M8
M10
36
Anz.
1
1
1
1
1
1
4
2
6
6
1
13
