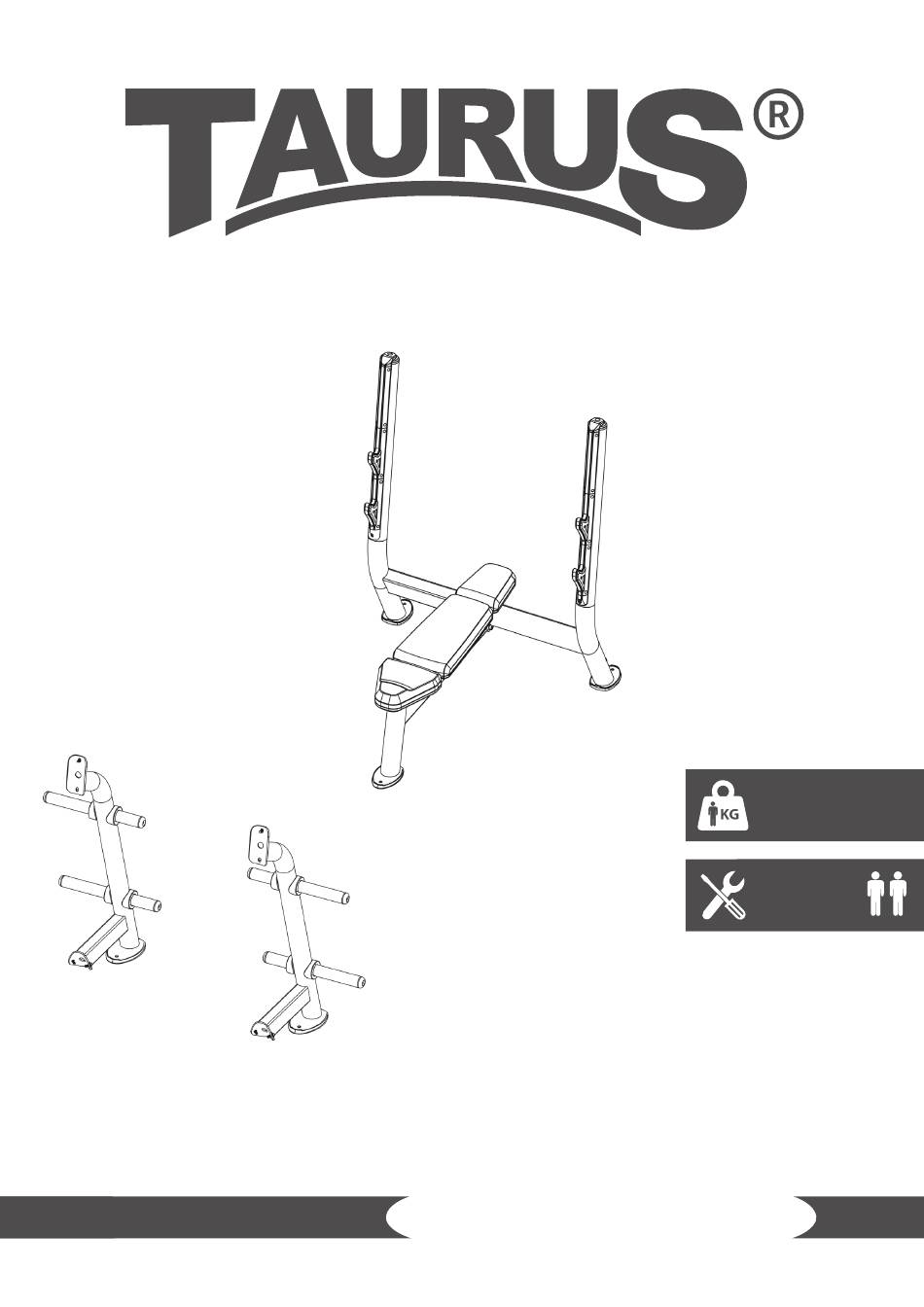

- Seite 1 Montage- und Bedienungsanleitung TF-PTT0209 max. 420 kg ~ 45 Min. TFPTT0209.01.01 TFPTT0209-OPT.01.01 L 175 | B 172 | H 136 TF-PTT0209-OPT TF TF- Taurus Studio Flat Bench...
- Seite 2 Flat Bench...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Hantelbank Aufbau Hantelbank Lieferumfang Hantelscheibenhalterung Aufbau Hantelscheibenhalterung LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Kraftstation Explosionszeichnung Kraftstation Teileliste Kabelzugstation... - Seite 4 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 5 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
-
Seite 6: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten TF-PTT0209 Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): Nr.1 57 kg Nr.2 7,5 kg Artikelgewicht (netto, ohne Verpackung): 54,5 kg Verpackungsmaße Kartons (L x B x H) ca.: Nr.1 140 cm x 66 cm x 50 cm Nr.2 130 cm x 9 cm x 32 cm Aufstellmaße (L x B x H) ca.:... -
Seite 7: Persönliche Sicherheit
Persönliche Sicherheit GEFAHR ⚠ Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 8: Aufstellort
Aufstellort WARNUNG ⚠ Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist. Wählen Sie den Aufstellort so, dass sowohl vor als auch neben dem Gerät ausreichend Freiraum/Sicherheitszone bestehen bleibt. -
Seite 9: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 10: Lieferumfang Hantelbank
Lieferumfang Hantelbank Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 11: Aufbau Hantelbank
Aufbau Hantelbank Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Verbindung der Rahmen für die Langhantelablage mit der Sitzstrebe Montieren Sie den linken Rahmen (2) mit vier Schrauben (16), acht Unterlegscheiben (19) und... - Seite 12 Schritt 2: Montage des Sitzes an der Sitzstrebe Montieren Sie Sitzpolster (25), Rückenpolster (27) und Kopfpolster (26) mit zehn Schrauben (24), zehn Federscheiben (20) und zehn Unterlegscheiben (18) an der Sitzstrebe (3). Ziehen Sie jetzt alle Schrauben an. Bezeichnung Spezifikation Anz.
-
Seite 13: Lieferumfang Hantelscheibenhalterung
Lieferumfang Hantelscheibenhalterung Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 14: Aufbau Hantelscheibenhalterung
Aufbau Hantelscheibenhalterung Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Verbindung der Hantelscheibenhalterung mit den Rahmen der Hantelbank Befestigen Sie eine der Hantelscheibenhalterungen (1) mit einer Schraube (9), einer... - Seite 15 Schritt 2: Montage der Halter und Schutzhülsen Schieben Sie die Schutzhülse (4) auf den langen Halter (2). Stecken Sie den langen Halter (2) durch die Durchführung (6) in die obere Bohrung der Hantelscheibenhalterung (1). Befestigen Sie die Verschlusskappe (7) am Ende der Schutzhülse (4) mit einer Schraube (8), einer Federscheibe (13) und einer großen Unterlegscheibe (11).
-
Seite 16: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. -
Seite 17: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 18: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 19: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Studio Flat Bench Artikelnummer: TF-PTT0209 TF-PTT0209-OPT... -
Seite 20: Teileliste Kraftstation
Teileliste Kraftstation Bezeichnung (ENG) Spezifikation Anz. Right upright Left upright Backrest cushion frame Rubber mat Lower protecting jacket Upper protecting jacket Left hook jacket Middle hook jacket Right hook jacket Left extend jacket Middle extend jacket Right extend jacket Hexagon socket button head screw M8*30 Hex socket head cap screw M12*110... -
Seite 21: Explosionszeichnung Kraftstation
Explosionszeichnung Kraftstation... -
Seite 22: Teileliste Kabelzugstation
Teileliste Kabelzugstation Bezeichnung (ENG) Spezifikation Anz. Barbell rack Long barbell pipe Φ38*3*414 Rubber mat 203*135*17.5 Protecting jacket Φ46*Φ38*212 Protecting jacket Φ46*Φ38*114 Barbell bushing Φ76*Φ45.5*35 Pipe plug Φ46*20 Hexagon socket button head screw M6*25 Hexagon socket button head screw M8*25 Hexagon socket set screws with flat point M6*6 Large washer Φ18*Φ6.4*1.6... -
Seite 23: Explosionszeichnung Kabelzugstation
Explosionszeichnung Kabelzugstation... -
Seite 24: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 25 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
