7 Ajustes

7 Ajustes
Encargue el mantenimiento a un distribuidor de Austroflamm.

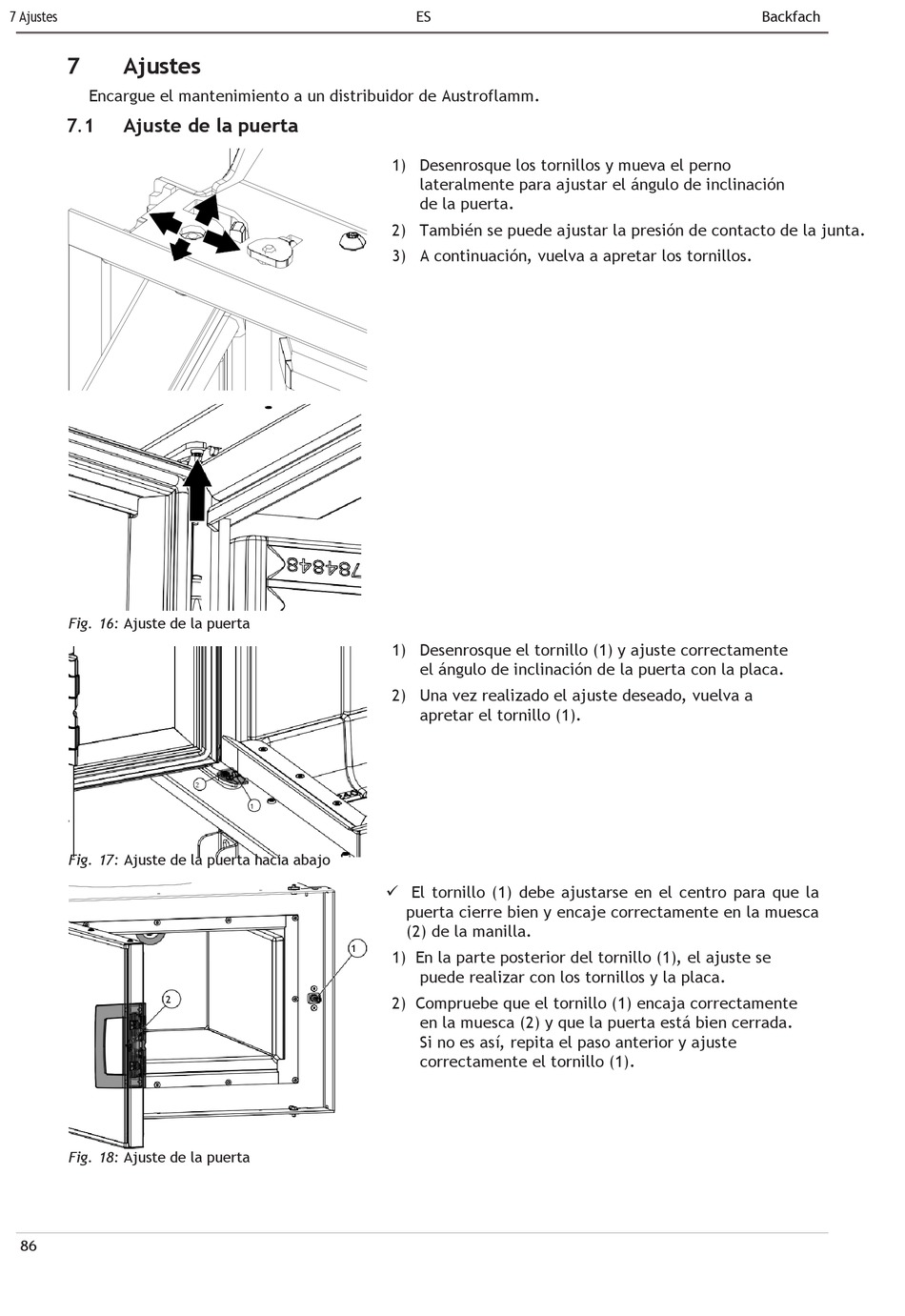

7.1 Ajuste de la puerta
Fig. 16: Ajuste de la puerta
Fig. 17: Ajuste de la puerta hacia abajo
2
Fig. 18: Ajuste de la puerta
86
2
1
1
ES
1) Desenrosque los tornillos y mueva el perno
lateralmente para ajustar el ángulo de inclinación
de la puerta.
2) También se puede ajustar la presión de contacto de la junta.
3) A continuación, vuelva a apretar los tornillos.
1) Desenrosque el tornillo (1) y ajuste correctamente
el ángulo de inclinación de la puerta con la placa.
2) Una vez realizado el ajuste deseado, vuelva a
apretar el tornillo (1).
 El tornillo (1) debe ajustarse en el centro para que la
puerta cierre bien y encaje correctamente en la muesca
(2) de la manilla.
1) En la parte posterior del tornillo (1), el ajuste se
puede realizar con los tornillos y la placa.
2) Compruebe que el tornillo (1) encaja correctamente
en la muesca (2) y que la puerta está bien cerrada.
Si no es así, repita el paso anterior y ajuste
correctamente el tornillo (1).
