Inhaltszusammenfassung für Austroflamm Backfach

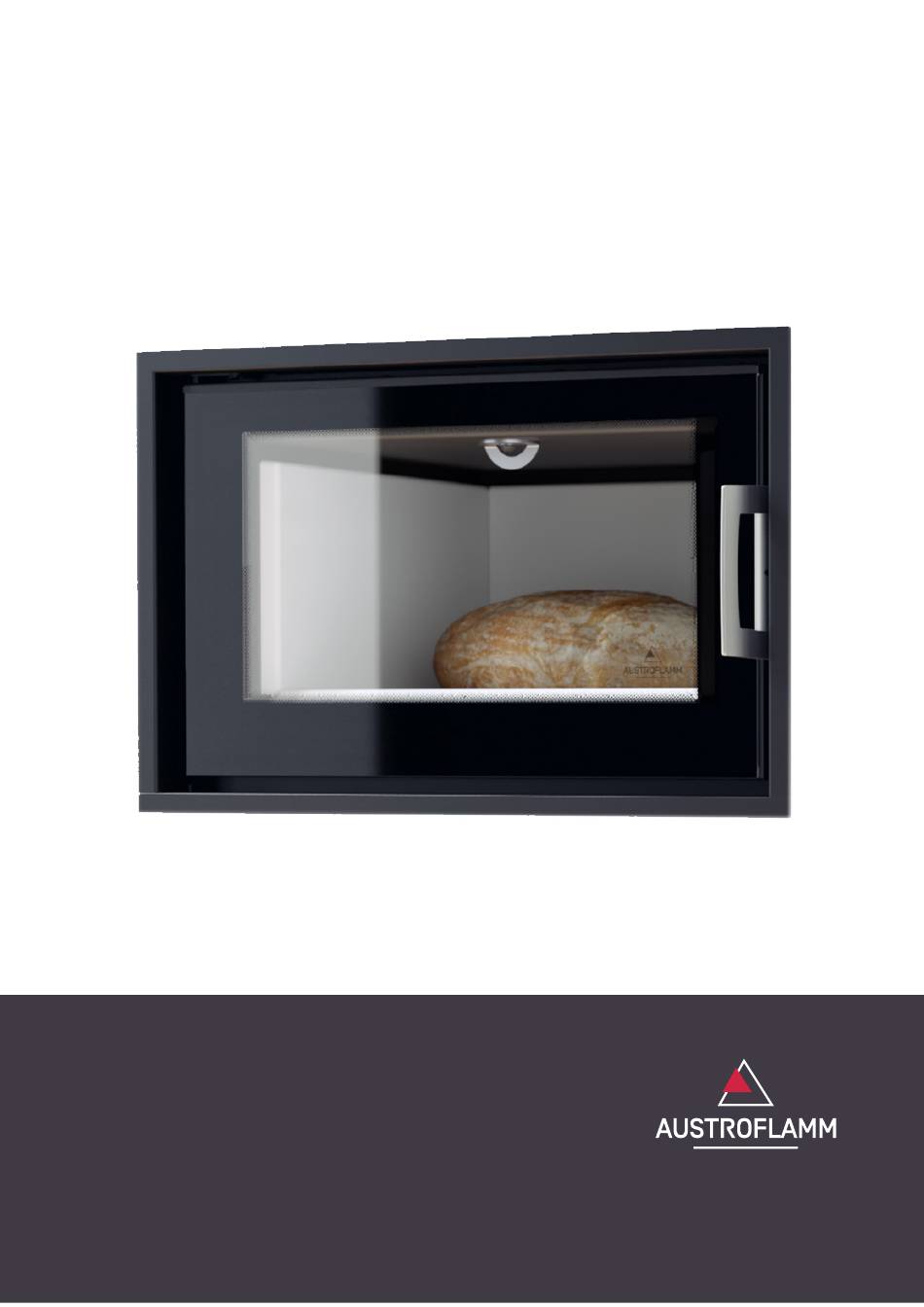

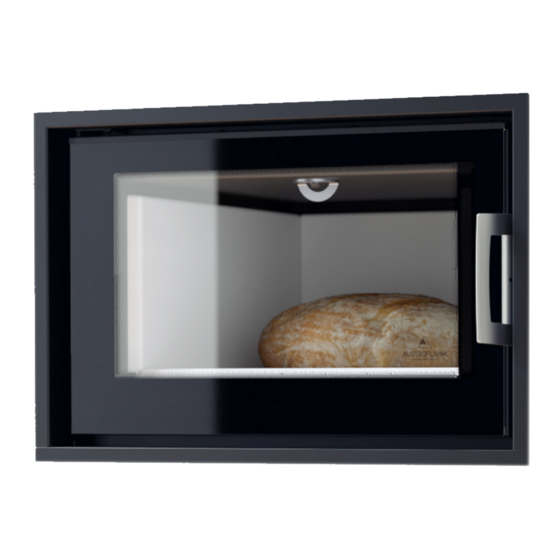

- Seite 1 Betriebsanleitung Backfach www.austroflamm.com...
- Seite 2 Druck-, Rechtschreib- und Satzfehler vorbehalten. Die Informationen in diesem Dokument können ohne vorherige Ankündigung geändert werden und stel- len keine Verpflichtung seitens der Austroflamm GmbH dar. Für eventuelle Fehler in diesem Dokument übernimmt die Austroflamm GmbH keine Haftung.
- Seite 3 Einstellungen................................ 20 Tür einstellen............................20 Bedienung ................................21 Bedienelemente ..........................21 Instandhaltung ..............................22 10 Reinigung................................23 10.1 Backfach reinigen ..........................23 10.2 Türglas reinigen ........................... 23 10.3 Schornstein reinigen ........................... 23 11 Ersatzteile ................................24 12 Demontage................................26 12.1 Keramott entfernen ..........................
- Seite 4 Inhaltsverzeichnis Betriebsanleitung Backfach 15 Serviceprotokoll..............................30...
- Seite 5 Betriebsanleitung Backfach 1 | Allgemeine Informationen Allgemeine Informationen Sie haben sich für einen Austroflamm Backfach entschieden. Herzlichen Glückwunsch zu Ihrer Wahl und vielen Dank für Ihr Vertrauen. Richtige Handhabung und Pflege sind für einen störungsfreien Betrieb und eine lange Lebensdauer unerlässlich.
- Seite 6 2 | Zweck der Anleitung Betriebsanleitung Backfach Zweck der Anleitung Diese Anleitung ist Bestandteil des Backfaches und trägt dazu bei, dass das Backfach sicher eingebaut und gewartet werden kann. TIPP Bitte lesen Sie diese Anleitung vor Inbetriebnahme bzw. Montage. Aufbewahrung der Anleitung Bewahren Sie diese Anleitung für den Bedarfsfall auf.
- Seite 7 Betriebsanleitung Backfach 3 | Produktübersicht Produktübersicht Identifikation des Produktes In den folgenden Abbildungen geben wir einen Überblick über die wichtigsten Abmessungen und die Typenschildplatzierung. ➳ BACKFACH ➳ DESIGNRAHMEN Abb. 2: Backfach 1 Vorderkante Anbaurahmen 2 Backfach 3 Vorderkante Anbaurahmen 4 Designrahmen...
- Seite 8 Platzierung der Typenschilder Hier zeigen wir, wo Sie das Typenschild finden. Ein Duplikat haben Sie mit dem Backfach erhalten. Das Duplikat befindet sich auf der Rückseite der Anleitung, die Ihrem Backfach beigelegt wurde. Das Typenschild befindet sich im Innenraum des Backfa- ches.
- Seite 9 Betriebsanleitung Backfach 4 | Technische Daten Technische Daten Das Backfach ist ein Zubehörteil und kann auf alle KE flach klapp Kamineinsätze montiert werden. Breite [mm] (Außenmaß) Tiefe [mm] (Außenmaß) Höhe [mm] (Außenmaß) Breite [mm] (Innemaß) Tiefe [mm] (Innemaß) Höhe [mm] (Innemaß)
- Seite 10 Handhabung HINWEIS Die Backfachtür darf nicht geöffnet werden, bis das Backfach in die richtige Position ausgerichtet wird. Anderenfalls kann die Tür herunterfallen. Die richtige Position des Backfaches ist, wenn die vier Schrauben oben sind. Wenn das Backfach verpackt ist, befinden sich die Schrauben an der Untersei- Lagerung Das Backfach muss in einem trockenen Raum/Lager gelagert werden.
- Seite 11 Betriebsanleitung Backfach 6 | Montage Montage Die Montage darf ausschließlich vom autorisierten Fachbetrieb durchgeführt werden. Überprüfen Sie vor der Montage des Backfaches die Funktion aller beweglichen Teile. Grundsätzlich sind alle Mängel vor der Montage des Backfaches zu melden. Risiken und Gefährdungen Schutzausrüstung...
- Seite 12 6 | Montage Betriebsanleitung Backfach Durchführung 6.2.1 Backfach montieren Sollte der Rauchsammler am Kamineinsatz montiert sein, muss dieser zuerst abmontiert werden. Gehen Sie dabei wie folgt vor: 1) SK-Muttern, Scheiben und Spannpratze lösen und Rauchsammler abmontieren. Abb. 5: Rauchsammler abmontieren 2) Die Tür entfernen (gehen Sie dabei wie im Kapitel Tür ausbauen [}auf Seite 26] beschrieben vor).
- Seite 13 ð Achten Sie dabei, dass die Dichtung unten am Backfach richtig sitzt. Abb. 7: Backfach auf Kamineinsatz stellen 5) Backfach mit den vier Muttern (Plastiktüte im Back- fach) am Kamineinsatz befestigen. Abb. 8: Backfach am Kamineinsatz befesti- 6) Den Rauchsammler auf das Backfach anbringen.
- Seite 14 Betriebsanleitung Backfach 7) Den Rauchsammler mit Muttern, Scheiben und Spann- pratzen am Backfach befestigen. Abb. 10: Rauchsammler befestigen 8) Einsatz vom Backfach wieder montieren und mit allen 12 Schrauben befestigen. Abb. 11: Einsatz montieren 9) Keramott einsetzten. 10) Am Schluss die Tür montieren (gehen Sie dabei, wie im Kapitel Tür montieren [}auf Seite 17] beschrieben...
- Seite 15 Betriebsanleitung Backfach 6 | Montage 6.2.2 Keramott montieren Nummerierung = Einbaureihenfolge Abb. 13: Keramott...
- Seite 16 6 | Montage Betriebsanleitung Backfach 6.2.3 Designrahmen montieren HINWEIS Designrahmen dürfen weder angeputzt, noch verputzt, noch eingemauert werden. 1) Für einen einfacheren Einbau des Designrahmens empfehlen wir an dieser Stelle den Ausbau der Tür. Gehen Sie wie im Kapitel Tür ausbauen [}auf Seite 26] beschrieben vor.
- Seite 17 Betriebsanleitung Backfach 6 | Montage 6.2.4 Tür montieren 1) Tür leicht schräg ansetzen. 2) Tür senkrecht stellen. 3) Tür absenken bis die Tür sitzt. 4) Sollte die Tür eingestellt werden müssen, gehen Sie dabei wie im Kapitel Tür einstellen [}auf Seite 20] be- schrieben vor.
- Seite 18 6 | Montage Betriebsanleitung Backfach 5) Alle Schrauben und Scharnierlager auf der anderen Seite montieren. Abb. 18: Schrauben und Scharnierlager um- bauen 6) Anschlag auf der anderen Seite einbauen. Abb. 19: Anschlag wechseln 7) Glasleisten oben und unten entfernen. 8) Glas um 180°drehen.
- Seite 19 Betriebsanleitung Backfach 6 | Montage 10) Designrahmen wieder montieren. Abb. 21: Designrahmen montieren 11) Tür um 180° drehen und wie im Schritt Tür montieren [}auf Seite 17] beschrieben einbauen. 12) Tür einstellen. Gehen Sie wie im Kapitel Tür einstellen [}auf Seite 20] beschrieben vor.
- Seite 20 7 | Einstellungen Betriebsanleitung Backfach Einstellungen Lassen Sie die Instandhaltung von einem Austroflamm-Fachhändler durchführen. Tür einstellen 1) Schraube (1) lockern. ð Türneigungswinkel einstellen = links oder rechts ð Dichtungsanpressdruck einstellen = vor oder zu- rück 2) Wenn die gewünschte Einstellung erfolgt ist – schrau- ben Sie die Schraube wieder fest.
- Seite 21 Mit diesem Luftregler kann die entstandene Feuch- tigkeit aus dem Backfach herausziehen. 1) Drehen Sie am Luftregler, bis drei Löcher zu sehen sind. So kann die feuchte Luft aus dem Backfach ent- weichen. ð Es wird empfohlen diesen Luftregler immer in Ver- wendung des Backfaches offen zu halten.
- Seite 22 9 | Instandhaltung Betriebsanleitung Backfach Instandhaltung Lassen Sie die Instandhaltung von einem Austroflamm-Fachhändler durchführen.
- Seite 23 Reinigung Reinigen Sie das Backfach nur im kalten Zustand. 10.1 Backfach reinigen Das Backfach sollte nach jedem Gebrauch bzw. nach grober Verschmutzung gereinigt werden. Vorgang: 1) Keramott-Steine aus dem Backfach entnehmen. 2) Mit einem feuchten Tuch, Wasser und leichtem Spülmittel kann das Keramott gereinigt werden.
- Seite 24 11 | Ersatzteile Betriebsanleitung Backfach Ersatzteile Um Ersatzteile zu bestellen, wenden Sie sich an Ihren Austroflamm-Händler. Grundkörper komplett 773812 Tür vorne komplett 773819 Flachdichtung 0_8x8x1230 CULIMETA 718767 Einsatz komplett 773818 Zyl.-Schrauben mit ISR.e.n.K. M5x16 BN9524 718693-92 Keramott komplett 773828 SK-Mutter M8 DIN934 718077-92 Dichtung weiß...
- Seite 25 Betriebsanleitung Backfach 11 | Ersatzteile Keramott Bodenstein 773829 Rückstein 773830 Seitenstein rechts 773831 Seitenstein links 773832...
- Seite 26 Für eine fachgerechte Demontage bzw. Zerlegung des Backfachs wenden Sie sich an Ihren Austro- flamm-Fachhändler. 12.1 Keramott entfernen 1) Keramott-Steine müssen lediglich aus dem Backfach herausgenommen werden. ð Beginnen Sie dabei mit den seitlichen Steinen, da- nach den hinteren Stein und zum Schluss den Stein am Boden des Backfaches.
- Seite 27 Betriebsanleitung Backfach 12 | Demontage 2) Tür vertikal anheben bis der untere Türbolzen frei ist. 3) Unteren Teil der Tür zu sich ziehen, damit der untere Teil der Tür frei ist. 4) Die Tür absenken und aus der oberen Halterung lö- sen.
- Seite 28 13 | Entsorgung Betriebsanleitung Backfach Entsorgung HINWEIS Um das Backfach ordnungsgemäß zu entsorgen, nehmen Sie Kontakt mit dem lokalen (ggfs. städti- schen) Entsorgungsunternehmen auf. HINWEIS Für eine fachgerechte Demontage bzw. Zerlegung des Backfaches, wenden Sie sich an Ihren Austro- flamm-Fachhändler.
- Seite 29 Sind Sie mit der entsprechenden Verarbeitung ihrer personenbezogenen Daten zu den nachfolgen- den Nutzungszwecken einverstanden, so kreuzen Sie dies bitte an. o Hiermit stimme ich zu, dass mir die Austroflamm GmbH sowie die AUSTROFLAMM Service GmbH & Co KG per E-Mail/ SMS/ Telefon Service-Reminder und Angebote zu weiteren Produkten der Austro- flamm GmbH zu Werbezwecken übersenden darf.
- Seite 30 15 | Serviceprotokoll Betriebsanleitung Backfach Serviceprotokoll...
- Seite 31 Betriebsanleitung Backfach 15 | Serviceprotokoll...
- Seite 32 Notizen / notes / appunti / remarques...
- Seite 33 Notizen / notes / appunti / remarques...
- Seite 34 AUSTROFLAMM GMBH Austroflamm-Platz 1 A- 4631 Krenglbach Tel: +43 (0) 7249 / 46 443 www.austroflamm.com info@austroflamm.com 945091...
