Benutzerhandbuch / manuel d'instructions /
Istruzioni per l'uso / user instructions
BEN

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Austroflamm BEN

Inhaltszusammenfassung für Austroflamm BEN

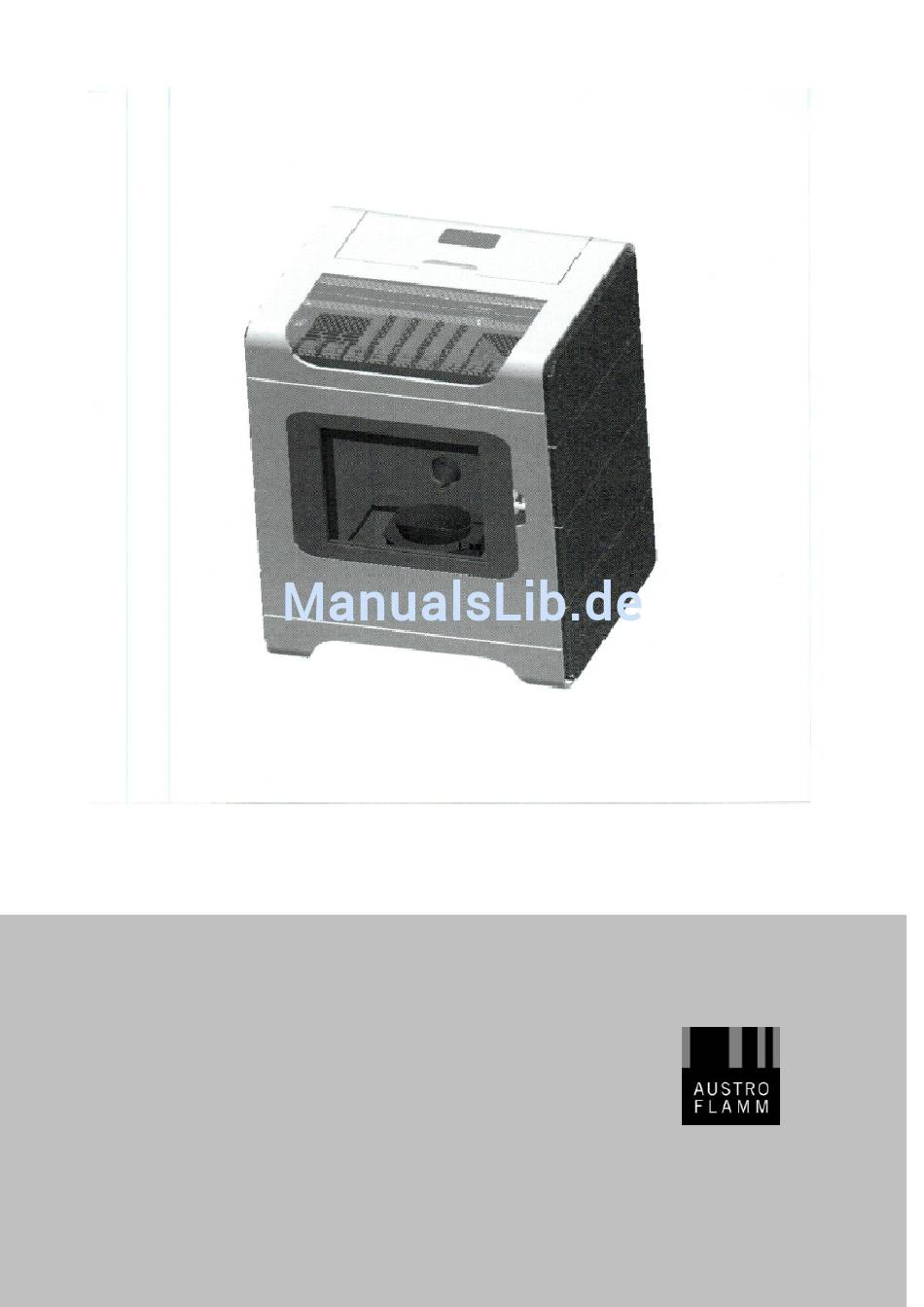

  • Seite 1 Benutzerhandbuch / manuel d’instructions / Istruzioni per l’uso / user instructions...

  • Seite 2: Inhaltsverzeichnis

    6.1. Alarme quittieren ........................16, 17 6.2. Fehler quittieren .......................... 17 Die AUSTROFLAMM STEUEREINHEIT ALPHA 65 – Austausch der Batterie ........ 18 WARTUNGSVORSCHRIFTEN – Reinigung, Service ............... 19 WiRCU BOX & AUSTROFLAMM PelletControl APP ................ 19 Konformitätserklärung 11. Gewährleistung, Garantie ........................21 Zubehör ..............................

  • Seite 3: Das Müssen Sie Wissen Und Beachten

    1. DAS MÜSSEN SIE WISSEN UND BE ACHTEN ! GRATULATIUON – Sie haben ein tolles, ausgereiftes Heizgerät aus der AUSTROFLAMM PELLET • KAMINOFEN FAMILIE gekauft. Unsere AUSTROFLAMM MANNSCHAFT hat sich sehr viel Mühe gegeben, um Ihnen an kalten Tagen zuverlässig Wärme in schöner Form und mit wunderbarer Flamme zu garantieren.

  • Seite 4: Der Brennstoff „Holzpellets

    Die Verwendung von minderwertigen Pellets oder anderem Material schadet Ihrem Pellet Kaminofen. Betreiben Sie den PELLET KAMINOFEN damit, erlischt der Garantiean- spruch. Das Gerät benötigt mehrere Stunden Brenndauer, bis sich die Steuerung samt den angeschlossenen Sensoren ( z.B.: Flammfühler ) optimal auf die Umgebungsbeding- ungen eingestellt hat.

  • Seite 5: Erste Schritte - Inbetriebnahme

    2. Netzkabel einstecken. 3. Kippschalter auf der Rückseite des Pelletofens auf I stellen. 4. Am Bedienfeld erscheint das Austroflamm Logo. Nach wenigen Sekunden wechselt die Anzeige auf diese Ansicht: ( Der Text erscheint in englischer Sprache. ) 5. Wenn gewünscht, Anzeigesprache ändern (das Symbol gibt an, welche Icons auf dem Bedienfeld berührt oder gehalten werden müssen):...

  • Seite 6: Das Bedienfeld - Funktionen

    5. DAS BEDIENFELD - Funktionen 5.1. Die transparente Schutzfolie entfernen Entfernen Sie vor der Verwendung des Bedienfelds die transparente Schutzfolie. 5.2. Allgemeine Bezeichnung der S ymbole SYMBOL BEZEICHNUNG VORGEHEN Ins Temperatur-Menü einsteigen Berühren Den aktuellen Zündungs-/Abschaltzustand prüfen Berühren Ins Hauptmenü einsteigen Berühren Erhöhen Berühren oder halten...

  • Seite 7: Datum Und Zeit Einstellen

    5.4. Solltemperatur einstellen Die Solltemperatur misst Ihr BEN hinten an der Rückwand mittels eines Fühlerkabels. Berühren Sie den Bildschirm (falls noch im Ruhemodus), um den Ruhemodus zu verlassen. Wenn sich die Anzeige derzeit nicht im Ruhemodus befindet, überspringen Sie diesen Schritt.

  • Seite 8: Leistungsstufe Ändern/Auswählen

    Folgende Bildschirme werden wie folgt angezeigt: AF Logo 5.6. Leistungsstufe ändern/ausw ählen Am Bedienfeld können Sie 5 verschiedene Leistungsstufen einstellen. Jede eingestellte Leistungsstufe zeigt Ihnen auch die HEIZLEISTUNG in KWh an. Berühren Sie den Bildschirm (falls noch im Ruhemodus), um den Ruhemodus zu verlassen. Wenn sich die Anzeige derzeit nicht im Ruhemodus befindet, überspringen Sie diesen Schritt.
  • Seite 9 Tabelle 2 - Korrekter Gebrauch von Wochentimer (Beispiel) Um Wochentimer einzustellen, gehen Sie folgendermaßen vor: Berühren Sie den Bildschirm (falls noch im Ruhemodus), um den Ruhemodus zu verlassen. Wenn sich die Anzeige derzeit nicht im Ruhemodus befindet, überspringen Sie diesen Schritt. ''Neuen Timer hinzufügen'' Wählen Sie den Tag / die Tage des Zeitintervalls, das angezeigt werden soll, indem Sie auf die Initiale tippen (Mo = Montag, Di = Dienstag, Mi = Mittwoch, Do = Donnerstag, Fr = Freitag, Sa =...

  • Seite 10: Statistik

    WICHTIGER HINWEIS – UNBEDINGT BEI DER BENUTZUNG DER TIMERFUNKTION BERÜCKSICHTIGEN: Ihr BEN besitzt keinen Kipprost. Die Funktion „TIMER“ ist daher nur eingeschränkt nutzbar. Sobald der Brenntopf mit Aschekuchen am Boden über das Zündloch hinaus bedeckt ist, kann die automatische Zündung nicht mehr durchgeführt werden. Wenn Sie Ihren Pellet Kaminofen zuverlässig mit der Timer- funktion starten wollen, müssen Sie vorher zeitgerecht den Brenntopf entleeren.

  • Seite 11: Brennstoffmengenüberw Achung Aktivieren

    5.10. Brennstoffmengenüberw achung aktivieren Ihr BEN ist mit der FUNKTION „BRENNSTOFFAUTONOMIE“ ausgestattet. Damit errechnet die Steuereinheit laufend, wie lange der Pellet Vorrat im Tank bei Betrieb in der jeweiligen Leistungsstufe reicht. Diese Hochrechnung am Display unterhalb der Leistungsstufe-Anzeige ablesen. Diese Option muss von Ihnen zur Nutzung aktiviert werden. Das geht wie folgt: Berühren Sie den Bildschirm (falls noch im Ruhemodus), um den Ruhemodus zu verlassen.

  • Seite 12: Die Aktive Display-Helligkeit Einstellen

    „Anzeigeoptionen“ ''Display- Helligkeit'' ''Automatisch OFF/ON'' 5. 1 2. 2. Di e a kt iv e Di sp l a y- H el lig k eit ein st el le n Berühren Sie den Bildschirm (falls noch im Ruhemodus), um den Ruhemodus zu verlassen. Wenn sich die Anzeige derzeit nicht im Ruhemodus befindet, überspringen Sie diesen Schritt.

  • Seite 13: Standby-Modus Einstellungen

    Solltemperatur sich der Ofen ausschalten soll. HINWEIS: Ist die FUNKTION ECO MODE nicht aktiviert, schaltet Ihr BEN nach der Leistungsstufenmodulation ab, wenn die Raumsolltemperatur um +1 ° C überschritten wird. Er schaltet sich wieder ein, wenn die Raumsolltemperatur um 0,6° C unterschritten wird. Bitte beachten Sie: Bei Betrieb des Ofen in kleinen Räumen empfehlen wir das Temperaturdelta –...

  • Seite 14: Wartungszeitpunkt Prüfen

    Hinweis deaktiviert. Wiederholen Sie den Vorgang, solange bis ausreichend Pellets vom Abfallschacht in den Brenntopf zu fallen. Das dauert bei Ihrem BEN wie angemerkt rd. 3 Minuten. Die „MANUELLE ZUFUHR“-FUNKTION steht sowohl vor START des PELLETOFEN als auch nach dem START zur Verfügung.

  • Seite 15: Funktionsstörungen - Alarme, Fehler

    Tippen Sie auf die Sprache, die Sie auswählen möchten. Die Änderung wird sofort gespeichert, das Bedienfeld startet neu. 6. FUNKTIONSSTÖRUNGEN – AL ARM, FEHLER Ihr Pellet Kaminofen BEN informiert Sie am DISPLAY des USER INTERFACE über alle FUNK- TIONSSTÖRUNGEN während des Betriebes. Es gibt 2 Arten von Funktionsstörungen: 1. Alarme, 2. Fehler.
  • Seite 16 AUSTROFLAMM SERVICE TECHNIKER. Der Infrarot-Sensor des USER INTERFACE arbeitet nicht. Kontaktieren Sie zwecks Behebung E002 IR Kommunikationsfehler einen autorisierten AUSTROFLAMM SERVICE TECHNIKER. Der Datenaustausch zwischen Steuereinheit ( MAIN-BOARD ) und damit verbundenen Teilen E004 MB Kommunikationsfehler funktioniert nicht korrekt. Prüfen Sie alle Kommunikationskabel -Steckverbindungen.

  • Seite 17: Alarme Quittieren

    6.1. Alarme quittieren Im Falle eines Alarms zeigt der Bildschirm die gelbe Meldung mit der Alarmbeschreibung (siehe Beispiel unten). Um den Alarm-Bildschirm zu schließen, tippen Sie auf . Nach dem Schließen des Alarm- bildschirms mit ist der Alarm-Code in der oberen linken Ecke des Hauptbildschirms - auch auf allen Ruhemodus-Bildschirmen - vorhanden (siehe Beispiel unten).

  • Seite 18: Die Austroflamm Steuereinheit Alpha 65 - Austausch Der Batterie

    7. Die AUSTROFLAMM STEUEREINHEIT ALPHA 65 - Austausch der Batterie Eine hochwertige Steuereinheit mit entsprechender Programmierung ist für den automatisierten Betrieb Ihres AUSTROFLAMM PELLET KAMINOFEN verantwortlich. Diese Steuereinheit regelt und überwacht während des Betriebes permanent die optimale Verbrennungsluftzufuhr und umweltverträgliche Abgas- absaugung via „DIFFERENZDRUCKMESSUNG“.

  • Seite 19: Wartungsvorschriften - Reinigung, Service

    Servicetechniker die korrekte Durchführung dieser Arbeiten. 9. WiRCU BOX und AUSTROFLAMM PelletControl-APP Für Ihr PELLET KAMINOFEN MODELL BEN gibt es das Zubehör WiRCU BOX. WiRCU steht für Wireless Communication. Damit läßt sich Ihr PELLET KAMINOFEN in ein bestehendes Drahtlosnetzwerk / WLan-NETZ einbinden.

  • Seite 20: Konformitätserklärung

    EG - KONFORMITÄTSERKLÄRUNG...

  • Seite 21: Gewährleistung, Garantie

    DECKEL: Der Deckel ist mit EDELSTAHL LOCHBLECH und SCHWARZ LACKIERTEM LOCHBLECH verfügbar. WiRCU-BOX: Ihr BEN kann mit einer WiRCU BOX via WLan, INTERNET und Ihrem Smartphone von jedem beliebigen Ort aus betrieben werden. Diese BOX wird auf der Rückseite Ihres BEN aufgeschraubt.
