Steuersatz und Basislenker/Vorbau (Forts.)

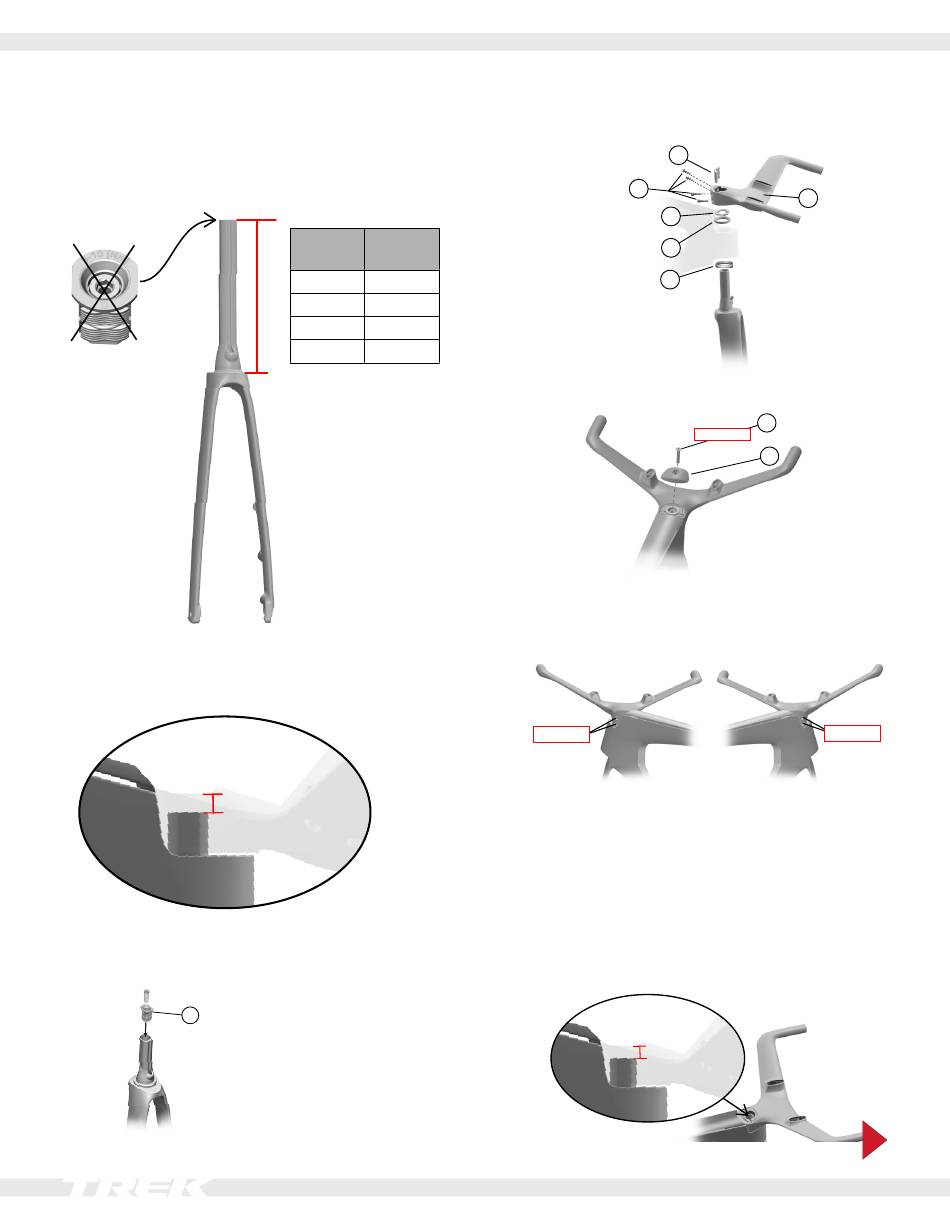

Kürzen des Gabelschafts (nur bei neuer Gabel)
Beim Einbau einer neuen Gabel den Gabelschaft gemäß
unten stehender Tabelle kürzen. Der Abstand ist von der
Oberkante des Gabelkronenansatzes zu messen.
HINWEIS: Der Gabelschaft muss entweder bündig oder 0
bis 6 mm unter der Oberkante vom vollständig installierten
Basislenker/Vorbau abschließen. Dieses Maß umfasst
nicht den Kompressionsstopfen.
0-6 mm (unter Last)
Überprüfung der Gabelschaftlänge unter Last
1.
Den Kompressionsstopfen installieren.
3
Rahmen-
Schnit-
größe
tlänge
S
96 mm
M
121 mm
L
146 mm
XL
171 mm
2.
Die Teile wie folgt montieren.
5
Lose
anziehen 6
9
10
11
3.
Die Top Cap (4) und die Top Cap-Schraube (2) mon-
tieren.
4.
Die nichtantriebsseitigen Vorbauschrauben (6)
festziehen. Danach die antriebsseitigen
Vorbauschrauben (6) festziehen.
1
5,2 Nm
5.
Den Steuersatzdeckel(4), die
Steuersatzdeckelschraube (2) und den
Kompressionsstopfen (3) entfernen.
TIPP: Zum Entfernen des Kompressionsstopfens
entweder das Fahrrad auf den Kopf drehen oder ein
Hackenwerkzeug benutzen.
6.
Überprüfen, dass der Gabelschaft bündig oder 0 bis
6 mm unter der Oberkante vom Basislenker/Vorbau
abschließt. Den Gabelschaft gegebenenfalls messen
und erneut kürzen.
0-6 mm
Speed Concept SLR/TT 2022
12
2
Max. 4 Nm
4
2
5,2 Nm
8
