Verlegung der Bremsleitungen/Schaltkabel – Di2 (Forts.)
Verlegung der Schaltkabel
1.
Die drei Kabel wie oben abgebildet verlegen und an
den Akku anschließen.
TIPP: Das aus dem Steuerrohr herausragende Kabel
mit Klebeband an der Außenseite des Rahmens
fixieren.
9
4
7
2.
Die Akkuhalterung in die Sattelstütze einsetzen und
die Befestigungsschraube (11) montieren.
11
4-6 Nm
3.
Die Sattelstütze in den Sitzturm einsetzen.
4.
Schaltwerk und Umwerfer am Rahmen anbringen.
Die entsprechenden Schaltkabel mit Schaltwerk und
Umwerfer verbinden.

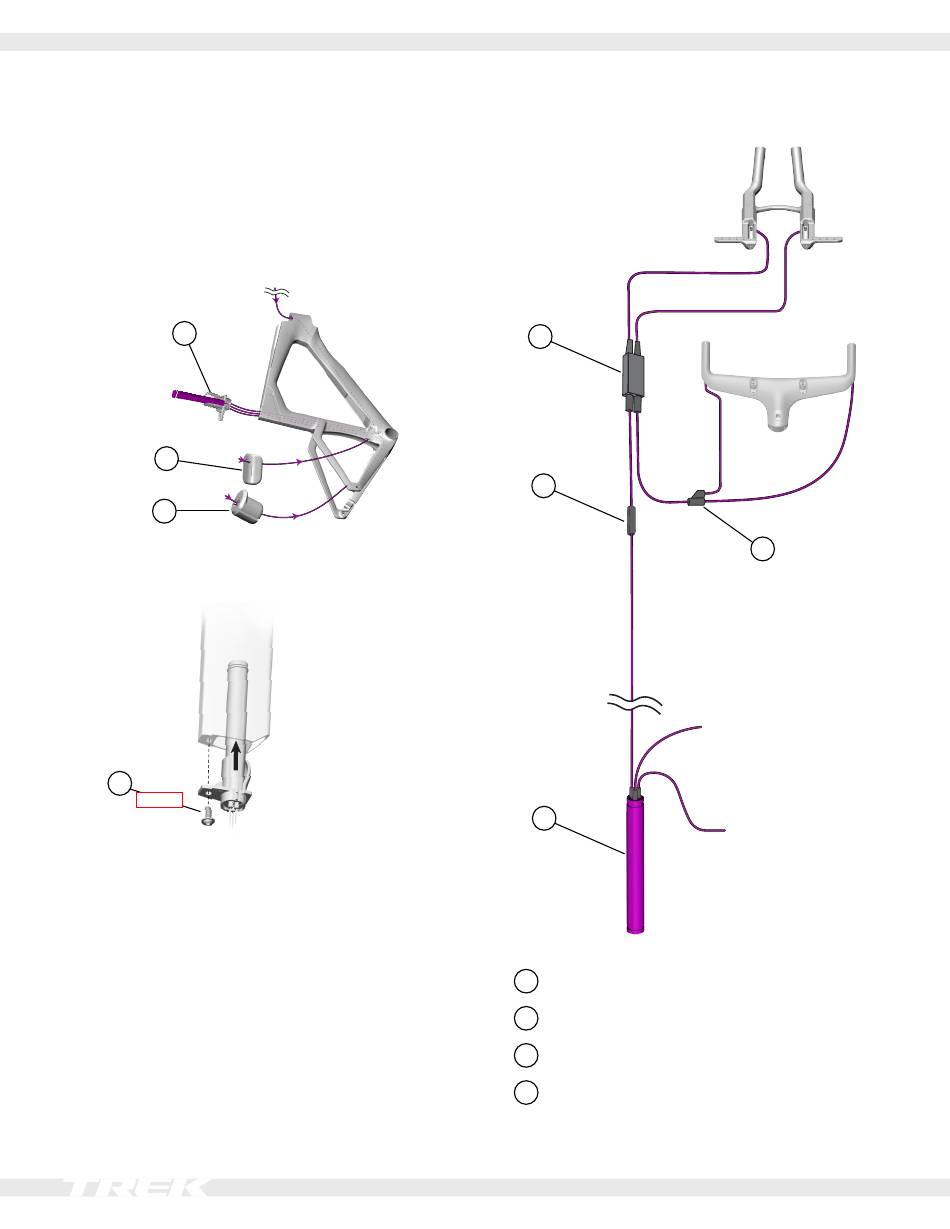

Übersicht der Di2-Kabelführung
12
13
15
12 Junction B – SM-JC41
13 Konverter – EW-AD305
14 Y-Verteilerkabel – EW-JC130
15 Akku – BTDN300
Speed Concept SLR/TT 2022
14
Umwerfer
Schaltwerk
4
