Steuersatz und Basislenker/Vorbau (Forts.)

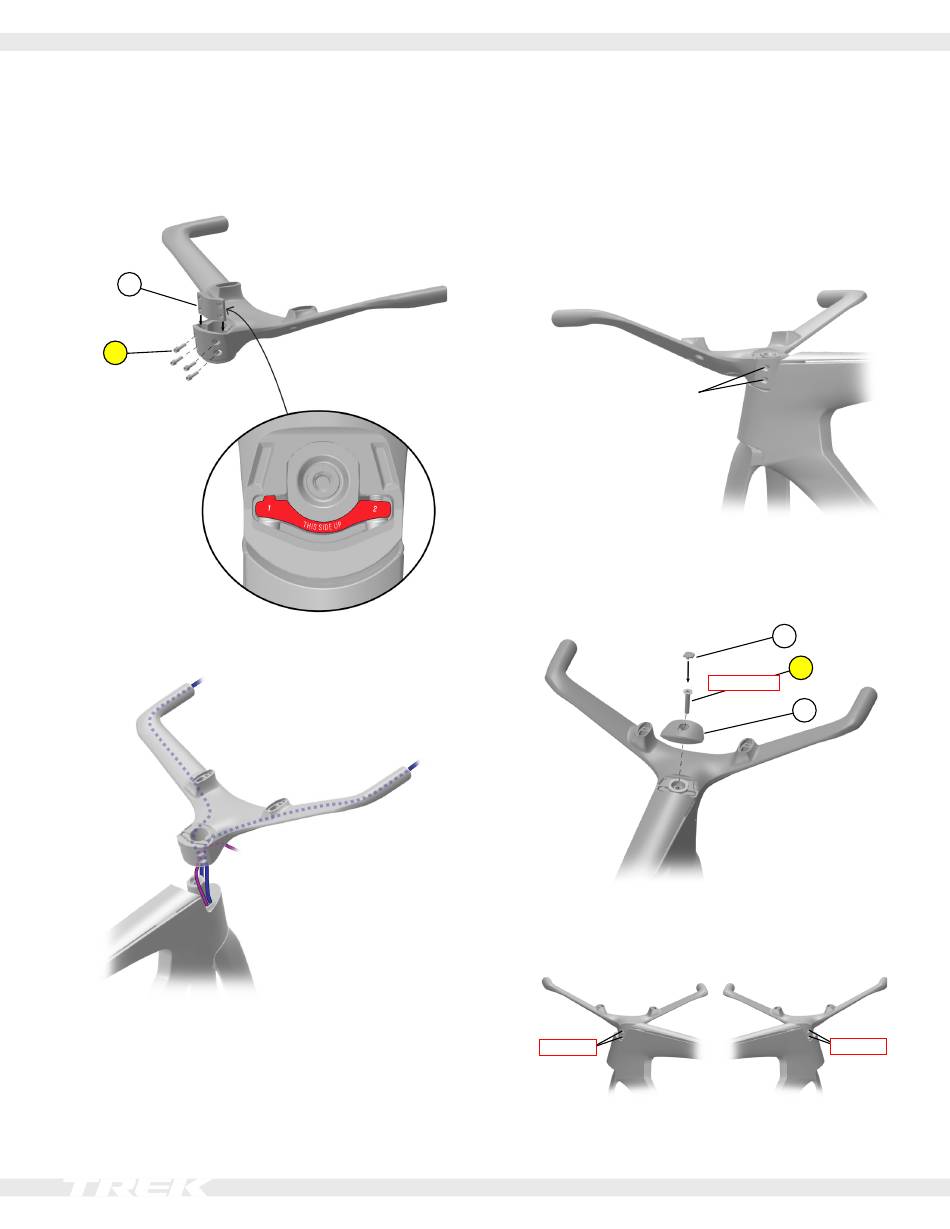

Montage von Steuersatz und Basislenker/Vorbau
6.
Die Klemmplatte (4) am Basislenker/Vorbau montie-
ren. Die Vorbauschrauben leicht anziehen.
5
6
Lose
anziehen
7.
Den Basislenker/Vorbau auf den Gabelschaft setzen.
Beide Leitungen wie abgebildet verlegen.
Beispiel für Di2
8.
Die Vorbauschrauben an der Nichtantriebsseite
anziehen, bis die Klemmplatte eng am Gabelschaft
sitzt.
HINWEIS: Diese Schrauben nicht vollständig
festziehen, da die Top Cap sonst nicht die
erforderliche Vorspannung erhält.
Anziehen, um
Bewegung zu
verhindern
9.
Die Top Cap (4) und die Top Cap-Schraube (2)
montieren und anziehen, bis kein Spiel mehr
vorhanden ist. Den Lenkerdeckelstopfen (1)
montieren.
10. Die nichtantriebsseitigen Vorbauschrauben
mit 5,2 Nm festziehen. Die antriebsseitigen
Vorbauschrauben mit 5,2 Nm festziehen.
1
5,2 Nm
Speed Concept SLR/TT 2022
1
2
Max. 4 Nm
4
2
5,2 Nm
10
