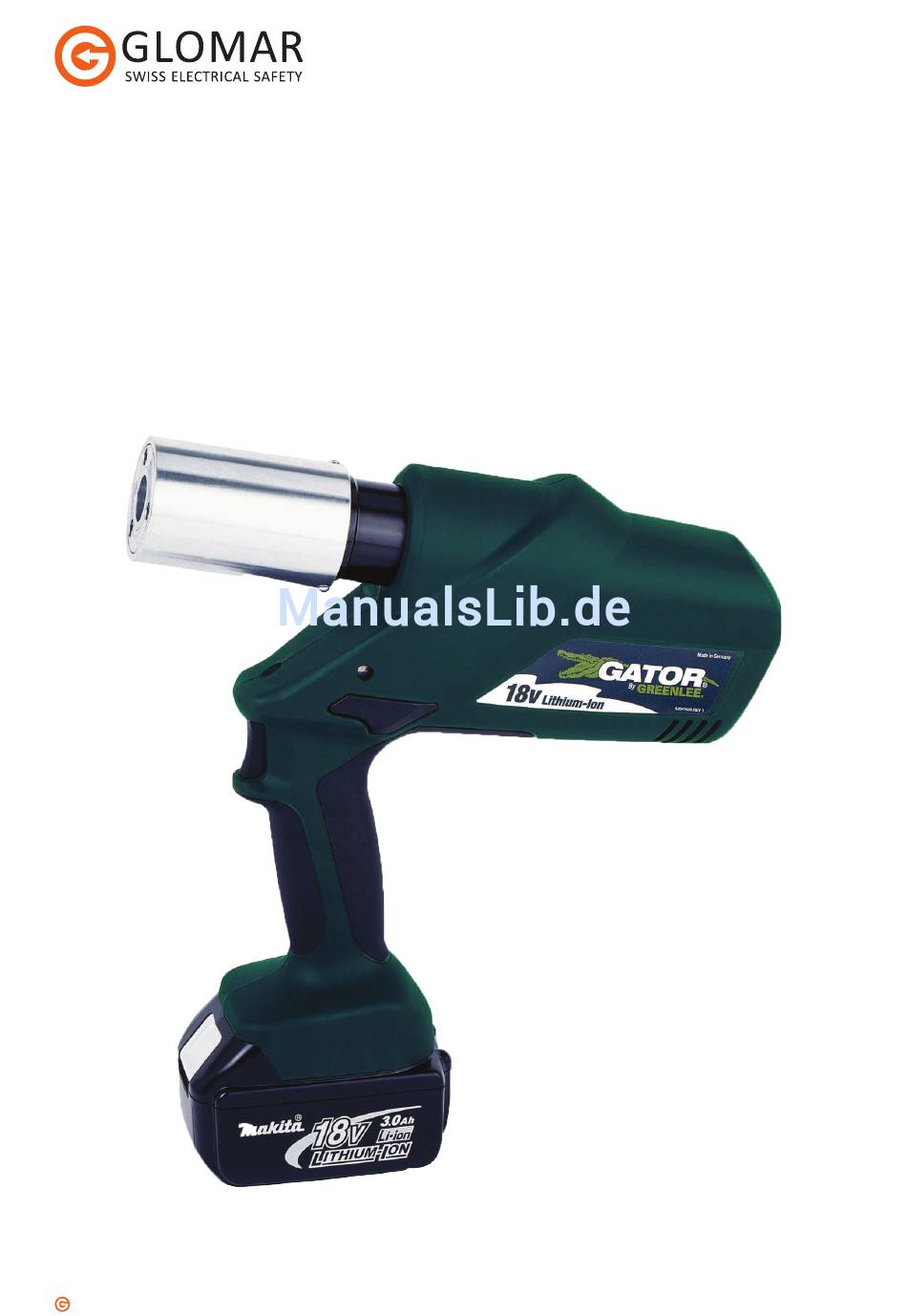

- Seite 1 Bedienungsanleitung Instruction manual LS-60-ULTRA Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch...
- Seite 2 Bedienungsanleitung/Instruction Manual LS 60-L BL1830 (RAL2) optional: HE.15333 Bild/pic./fi g. 1 (siehe/see Tab. 3) Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70 www.glomar.ch...
- Seite 3 Bedienungsanleitung/Instruction Manual LS 60-L Auf dem Knapp 46 D-42855 Remscheid datecode 304711CV142 batch# e.g. 304711 Year Code Month Code Month Code datecode e.g. „-cv“ for year 2009, month July 2007 Jan. July consecutive# e.g. „142“ for the 142 tool 2008 Feb.
- Seite 4 Bedienungsanleitung/Instruction Manual LS 60-L 10 ga. (0.1345" [3 mm]) 16 ga. (0.0598" [1.5 mm]) 12 ga. (0.1046" [2.5 mm]) 10 ga. (0.1345" [3 mm]) Mild Steel Mild Steel and 1/8" Soft Aluminum Stainless Steel Stainless Steel Standard and Slug-Buster Punches Slug-Splitter 1/2"...
- Seite 5 Bedienungsanleitung/Instruction Manual LS 60-L Punching with 1/2" (0.500" [12.7 mm]) square 7/16" x 7/8" (0.437" x 0.875" [11.1 mm x 22.2 mm]) rectangular 50601148 1/4" Adapter 50601156 1/4" Draw Stud 50032488 Spacer End with Long Threads 50052446 1/4" Counter Nut Pilot Hole Punch 50339672...
- Seite 6 Bedienungsanleitung/Instruction Manual LS 60-L Punching with 1.811" [46.0 mm] through 2.677" [68.0 mm] square 1.312" x 2.625" [33.3 mm x 66.7 mm] rectangular 50601180 through 1.378" x 2.559" [35.0 mm x 65.0 mm] rectangular 3/4" Draw Stud End with Long Threads 50602357 3/4"...
- Seite 7 Bedienungsanleitung/Instruction Manual LS 60-L Bild/pic./fi g. 16 Bild/pic./fi g. 17 Bild/pic./fi g. 18 on / off Tab. 1 Wann/When Warum/Why nach Arbeitsvorgang after working cycle 20 sec nach Einsetzen des Akkus Selbsttest after inserting the battery Self check nach Arbeitsvorgang Service Center after working cycle 20 sec/2Hz...
-
Seite 8: Inhaltsverzeichnis
Bedienungsanleitung Stanzwerkzeug LS 60-L Inhaltsangabe Einleitung Vor Inbetriebnahme Ihres Stanzwerkzeu- Einleitung ges lesen Sie sich die Bedienungsanlei- Gewährleistung tung sorgfältig durch. Beschreibung des elektro-hydraulischen Stanz- Benutzen Sie dieses Werkzeug ausschließlich für den be- gerätes stimmungsgemäßen Gebrauch. Beschreibung der Komponenten Das Stanzwerkzeug darf nur durch eine elektrotechnisch Kurzbeschreibung der wesentlichen unterwiesene Person bedient werden. -
Seite 9: Kurzbeschreibung Der Wesentlichen Leistungsmerkmale Des Werkzeugs
Bedienungsanleitung Stanzwerkzeug LS 60-L 3.2 Kurzbeschreibung der wesentlichen 3.4 Beschreibung des Stanzvorganges Leistungsmerkmale des Werkzeugs Der Stanzvorgang wird gekennzeichnet durch das Einzie- hen des Stempels in die Matrize. Dabei be ndet sich das Das Stanzwerkzeug ist mit einem Nachlaufstopp zu bearbeitende Blech zwischen Stempel und Matrize. ausgerüstet, der den Vorschub nach Loslassen des Um einen Stanzvorgang einleiten zu können ist es erfor- Bedienungsschalters sofort stoppt. -
Seite 10: Beschreibung Der Automatischen Steuerung
Bedienungsanleitung Stanzwerkzeug LS 60-L 3.5 Beschreibung der automatischen Bei Nichtbeachtung wird der Druckring auf den Bolzen aufgeschoben, verklemmt und kann nicht mehr zurück- Steuerung des Stanzvorgangs gefahren werden. Durch diese Fehlbedienung wird der Die LS 60-L ist mit einer Mikroprozessor-Steuerung aus- Druckring beschädigt und muß... -
Seite 11: Erläuterung Des Anwendungsbereiches

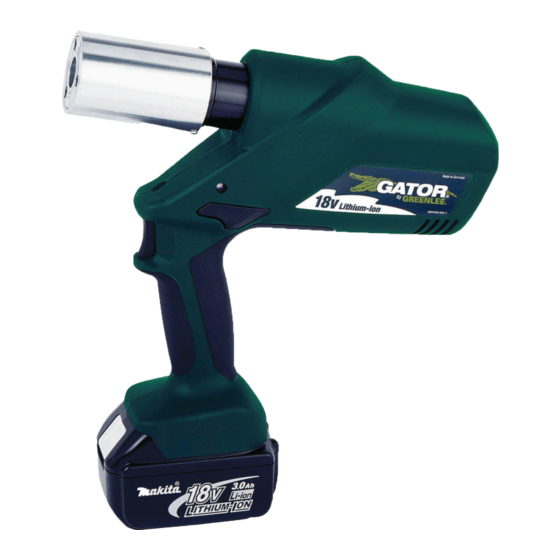

Bedienungsanleitung Stanzwerkzeug LS 60-L 4.2 Erläuterung des Anwendungs- 4.3 Verarbeitungshinweise bereiches Der Greenlee Gator LS 60-L ist ein handgehaltenes ak- kubetriebenes Lochstanzgerät zum Stanzen von unter- Unser elektro-hydraulisches Stanzgerät vom Typ LS 60-L schiedlichen Löchern in Kunststoff, Fiberglas, Aluminium verfügt über eine große Anzahl verschiedener Stanzein- und Stahl. -
Seite 12: Verhalten Bei Störungen Am Stanzgerät
Bedienungsanleitung Stanzwerkzeug LS 60-L 4.5 Verhalten bei Störungen am Außerbetriebnahme/ Entsorgung Werkzeug Dieses Gerät fällt in den Geltungsbereich der Euro- päischen WEEE (2002/96/EG) und RoHS Richtlinien Regelmäßiges Blinken/Leuchten der roten Leucht- (2002/95/EG), die in Deutschland durch das Elektro- und diode (Bild 1.1) . Elektronikgerätegesetz (ElektroG) umgesetzt wurden. - Seite 13 Instruction Manual Punching Tool LS 60-L Index Introduction Before starting to use the tool please read Introduction the instruction manual carefully. Warranty Use this tool exclusively for its determined use. Description of the electric-hydraulic punching unit Mounting and assembly of connecting material with the help of this tool must only be performed by specially trai- Description of the components ned personnel.
- Seite 14 Instruction Manual Punching Tool LS 60-L 3.2 Brief description of the important 3.4 Description of the punching processes features of the unit The punching process is de ned by the penetration of the punch into the die. The material being punched is bet- The unit is equipped with a special brake which ween the die and the punch.
- Seite 15 Instruction Manual Punching Tool LS 60-L Remarks in respect of the determi- The trigger must be actuated continuously until the pun- ching cycle is terminated automatically. ned use When punching metal sheets 1 mm or soft materials 4.1 Operation of the units (e.g.
-
Seite 16: Mounting Instructions
Instruction Manual Punching Tool LS 60-L 4.5 Troubleshooting Before starting to punch please make sure that all parts involved in the punching process are not connected to a.) Constant ashing/indicating of the red LED (pic 1.1). live circuits. see table 1. If the failure can not be solved through The LS 60-L is a hand held tool and it is not supposed to the action recommended in table 1 return the tool to be restrained in a vise. - Seite 17 Handgeführtes Elektrowerkzeug Typ LS 60-L (D) CE-09 - Konformitätserklärung. Wir erklären in alleiniger Ver- (N) CE-09 - Konformitetserklæring. Vi erklærer på eget ansvarlighet at antwortlichkeit, daß dieses Produkt mit den folgenden Normen oder dette produkt er i overensstemmelse med følgende standarder eller standard-dokumenter: normativen Dokumenten übereinstimmt: EN 60745-1, EN 12100 Teil 1 + 2, EN 13857, EN 349, EN 60204-1, EN...
