5.4
Einbau
Hinweis
Die Geräte sind für den Einbau in Unterputzdosen in Verbindung mit dem
entsprechenden Tragring vorbereitet. Der Geräteeinsatz ist bereits in den
Tragring eingesetzt.
Führen Sie zum Montieren des Gerätes die folgenden Schritte durch:
Hinweis
Sensor muss vor der Montage vom Unterputzeinsatz abgezogen werden!
Hinweis
Achten Sie auf korrekte Verdrahtung!

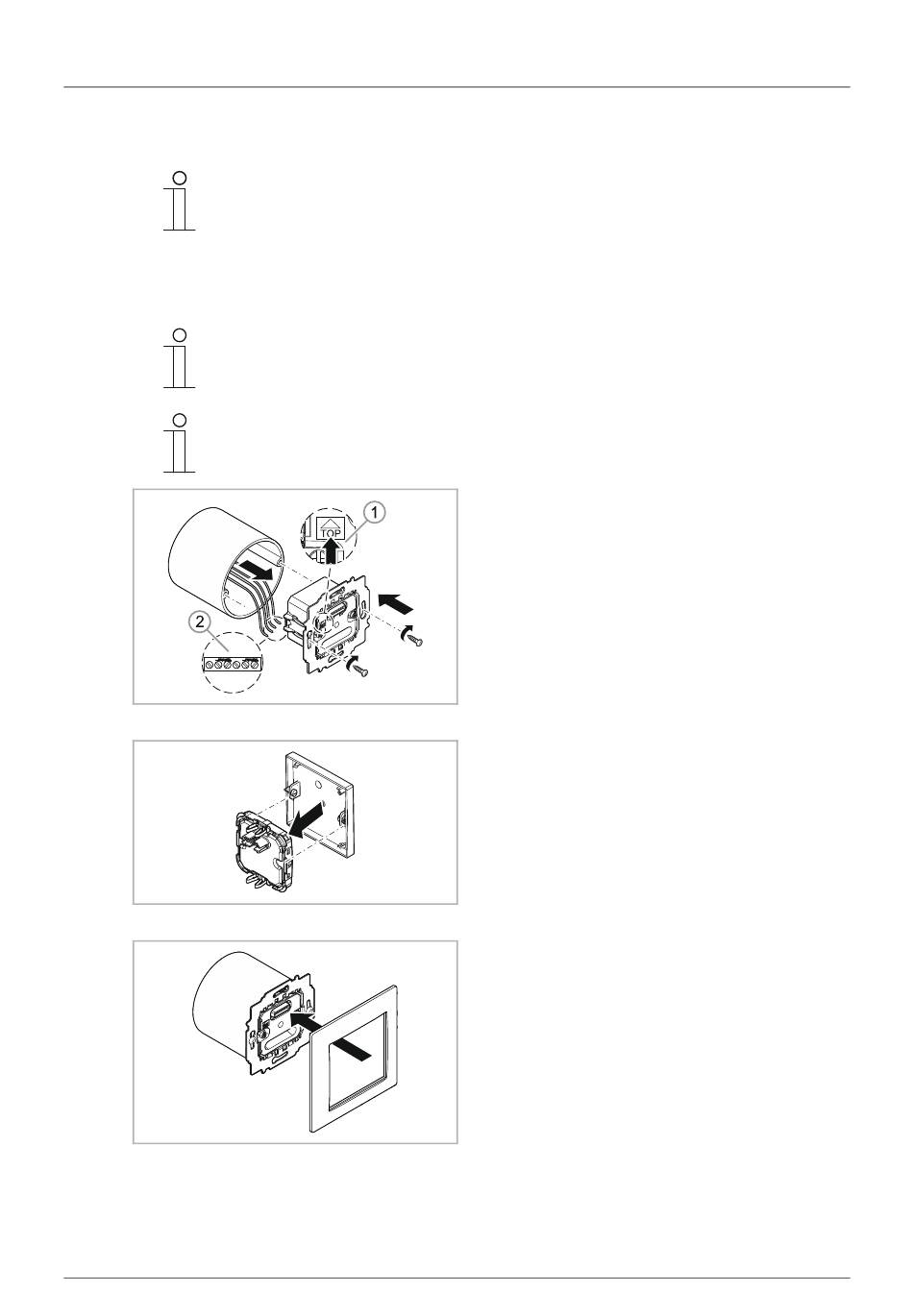

Abb. 5:
Anschluss und Einbau
Abb. 6:
Montage Abdeckung
Abb. 7:
Montage Rahmen
Produkthandbuch 2CKA001373B9189
Anschluss und Einbau
1. Drehen Sie das Gerät in die korrekte
Einbauposition [1].
2. Schließen Sie die 230 V-Zuleitung
am unteren Klemmenblock [2] an.
Beachten Sie das Kapitel Kapitel 5.3
„Anschlussbilder" auf Seite 13.
3. Setzen Sie das Gerät in die
Unterputzdose ein und schrauben
Sie es fest.
4. Stecken Sie die Abdeckung (Wippe;
hier nur Beispiel einer Einfachwippe)
auf den Sensor.
5. Montieren Sie den Rahmen.
│14
