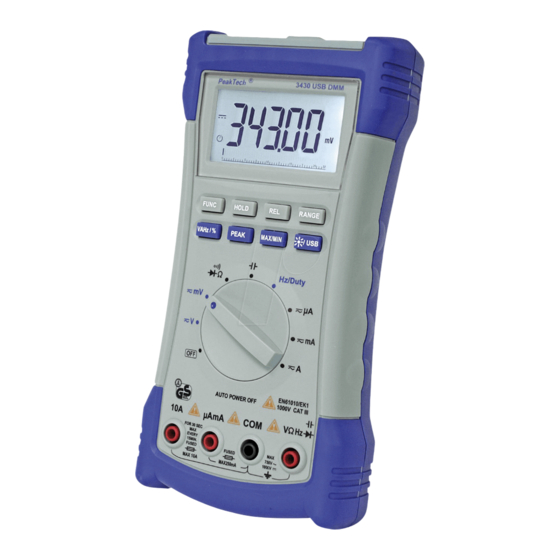

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Multimeter PKT-3430...
-
Seite 2: Sicherheitshinweise Zum Betrieb Des Gerätes
1. Sicherheitshinweise zum Betrieb des Gerätes Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) 2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen). Überspannungskategorie III 1000V; Überspannungskategorie IV 600V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte,... - Seite 3 * Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben * maximal zulässige Eingangsspannung von 1000V DC oder 750V AC nicht überschreiten. * maximal zulässige Eingangswerte unter keinen Umständen überschreiten (schwere Verletzungsgefahr und/oder Zerstörung des Gerätes) * Die angegebenen maximalen Eingangsspannungen dürfen nicht überschritten werden.
- Seite 4 * Warnhinweise am Gerät unbedingt beachten. * Gerät darf nicht unbeaufsichtigt betrieben werden * Bei unbekannten Messgrößen vor der Messung auf den höchsten Messbereich umschalten. * Gerät keinen extremen Temperaturen, direkter Sonnenein- strahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. * Starke Erschütterung vermeiden. * Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
- Seite 5 * Gerät nicht mit der Vorderseite auf die Werkbank oder Arbeitsfläche legen, um Beschädigung der Bedienelemente zu vermeiden. * Keine technischen Veränderungen am Gerät vornehmen. * - Messgeräte gehören nicht in Kinderhände – Reinigung des Gerätes: Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
- Seite 6 max. zulässige Eingangswerte: 1000 V DC oder 750 V AC Gefährlich hohe Spannung zwischen Eingängen. Extreme Vorsicht bei der Messung. Eingänge und Messspitzen nicht berühren! Achtung! Bedienungsanleitung beachten! Doppelt isoliert. Überspannungskategorie III. CAT III...
-
Seite 7: Technische Daten
2. Technische Daten 2.1. Allgemeine Daten Anzeige 4 ½ -stellige LCD-Anzeige mit 46- segment Balkengrafik, einer maximalen Anzeige von 21999 und automatischer Polaritätsan- zeige Betriebstemperaturbereich 0 ... 40° C (32 … 104 ° F); < 80% Lagertemperaturbereich -10 ... +50° C (14 … 122 ° F); <70% RH Betriebstemperaturbereich für garantierte Genauigkeit... - Seite 8 2.3. Bereiche Gleichspannung Bereiche Auflösung Genauigkeit µV µV ± 0,05% v. M. + 3 St. 1000 Überlastschutz: 1000 V DC/AC Eingangswiderstand: 9 MΩ Wechselspannung Bereiche Auflösung Genauigkeit µV 2,2 V µV ± 0,8% v. M. + 4 St. Überlastschutz: 750 V DC /AC Eingangswiderstand: 9 MΩ...
- Seite 9 Wechselstrom Bereiche Auflösung Genauigkeit 220 µA 2200 µA 0,1 µA ± 1,0% v. M. + 3 St 22 mA µA 220 mA µA 1 mA ± 1,5% v. M. + 3 St. Überlastschutz: 250 mA/1000 V A/1000 V max. Eingangsstrom: mA-Bereich: 250 mA 10- A-Bereich:...
- Seite 10 Durchgangsprüfungsfunktion Akustisches Signal (Summer) ertönt bei Widerständen. Funktion: unter 30 Ω Kapazitätsbereiche Bereiche Auflösung Genauigkeit 10 pF 100 pF 2,2 µF 1 nF µF 10 nF ± 2,5% v. M. + 3 St. µF 100 nF 2,2 mF 1 µF 10 µF 100 µF Frequenzbereiche...
-
Seite 11: Vorbereitungen Zur Inbetriebnahme Des Gerätes
3. Vorbereitungen zur Inbetriebnahme des Gerätes 3.1 Verwendung der Prüfleitungen Messungen nur mit den mitgelieferten Prüfleitungen vornehmen. Die Prüfleitungen sind für Spannungsmessungen bis 1000 V geeignet. Beim Messen höherer Spannungen besteht Verletzungsgefahr und/oder die Gefahr der Beschädigung bzw. Zerstörung interner Schaltkreise des Gerätes. -
Seite 12: Bedienelemente Und Anschlüsse Am Gerät
4. Bedienelemente und Anschlüsse am Gerät -11-... - Seite 13 4 1/2-stellige LCD-Anzeige REL-Taste: Relativwertmessung RANGE-Taste: Umschalttaste für manuelle automatische Bereichswahl Taste zum Einschalten der Hintergrundbeleuchtung und zur Aktivierung der USB-Schnittstelle des Gerätes MAX/MIN-Taste: Maximal- und Minimalwerthaltefunktion HOLD-Taste: Messwerthaltefunktion FUNC-Taste: Umschalttaste für AC/DC oder / . ))) / -II- Ω/ VAHz/%-Taste: Umschalttaste für Spannung (Strom)/ Frequenz/Tastverhältnis PEAK-Taste: Spitzenwerthaltfunktion...
- Seite 14 Messwert-Haltefunktion HOLD (6): Die Messwert-Haltefunktion ermöglicht das “Einfrieren” eines Messwertes in der digitalen Sekundäranzeige des Gerätes zur späteren Ablesung oder Auswertung. Zur Umschaltung auf die Messwerthaltefunktion Taste (6) HOLD bis zum Aufleuchten des Funktionssymbols HOLD drücken. Der aktuelle Messwert wird in der LCD-Anzeige eingefroren. Um die Messwerthaltefunktion wieder zu verlassen und in den normalen Messbetrieb zurückzukehren HOLD-Taste () erneut drücken.
- Seite 15 5. Messbetrieb Achtung! Maximal zulässige Eingangsspannung von 1000 V DC bzw. 750 V AC nicht überschreiten. Bei Nichtbeachtung besteht akute Verletzungsgefahr (u. U. Lebensgefahr) und/oder die Gefahr der Beschädigung interner Schaltkreise des Gerätes. Bei Spannungsmessungen in Schaltungen über 35 V DC bzw. 25 V AC Sicherheits- und Schutzvorschriften beachten (Verletzungsge-fahr durch Stromschlag).
- Seite 16 Hinweis: * Die hohe Eingangsempfindlichkeit Messgerätes verursacht die Anzeige eines geringen, instabilen Wertes in LCD-Anzeige. Dies Geräten hoher Empfindlichkeit normal beeinträchtigt nicht Messgenauigkeit des Gerätes. 5.3. Messung von Gleich- und Wechselströmen Achtung! * Keine Strommessungen an Schaltungen mit Spannungen über 250 V AC/DC vornehmen.
- Seite 17 1. Entsprechend der zu messenden Stromgröße Funktions- wahlschalter entweder in Stellung µA, mA oder A drehen. 2. Gerät auf die Gleichstrommessfunktion durch Drücken der Taste "FUNC" umschalten. In der LCD-Anzeige leuchtet das Funktionssymbol DC auf. 3. Abhängig von der zu messenden Stromstärke rote Prüfleitung an den µA/mA- oder den 10 A-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen.
- Seite 18 Hinweise: Der Eigenwiderstand der Prüfleitungen kann bei Messungen von kleinen Widerständen (220 Ω-Bereich) die Genauigkeit der Messung negativ beinträchtigen. Der Eigenwiderstand üblicher Prüfleitungen liegt zwischen 0.2...1 Ω. genauen Bestimmung Eigenwiderstandes, Prüfleitungen an die Eingangsbuchsen des Multimeters anschließen und Messspitzen kurzschließen. Der angezeigte Messwert entspricht dem Eigenwiderstand der Prüfleitungen.
- Seite 19 Zur Messung der Kapazität eines Kondensators wie beschrieben verfahren: 1. Funktions-/Bereichswahlschalter (10) Stellung “-II-” drehen. 2. Rote Prüfleitung an den V/Ω-Eingang und schwarze Prüfleitung COM-Eingang anschließen. Kondensatoren im nicht eingebauten Zustand leicht zu prüfen, kann der Multifunktionsadapter verwendet werden. 3. Wählen Sie mit der RANGE-Taste den gewünschten Messbereich.
- Seite 20 Hinweis: Interesse genauer Messergebnisse wird für Frequenzmessungen die Verwendung von BNC-Prüfleitungen mit Ferritkern empfohlen. 5.7. Diodentestfunktion Diodentestfunktion ermöglicht Bestimmung Verwendbarkeit von Dioden und anderen Halbleiter-Elementen, sowie des Spannungsabfalls von Dioden in Durchlassrichtung. 1. Funktionswahlschalter (10) in Stellung Ω/ / . ))) drehen.
-
Seite 21: Betrieb Des Multimeters Mit Einem Pc Unter Windows
5.8. Durchgangsprüffunktion Achtung! Unter keinen Umständen Durchgangsprüfungen an spannungs- führenden Bauteilen oder Schaltungen vornehmen! Messung Durchgängigkeit Bauteilen beschrieben verfahren: 01. Funktions-/Bereichswahlschalter (10) in Stellung Ω/ / . ))) drehen 2. Rote Prüfleitung an den V/Ω-Eingang und schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. 3. - Seite 22 6.1.1. Installation der WINDOWS-Software 1. PC einschalten und Windows booten. 2. Software CD in das entsprechende CD/DVD-Laufwerk des PC’s einlegen. 3. Zu erst müssen USB-Treiber und Software vollständig installiert werden. Hierzu wie beschrieben verfahren: * USB-driver-Verzeichnis öffnen PreInstaller.exe ausführen * INSTALL klicken, um die Installation zu starten 4.
- Seite 23 6. Software mit Doppelklick auf den „Multimeter“-Icon auf dem Desktop starten 7. Mit Hilfe des Menüpunktes “COM SELECT” den korrekten COM-Port für die Kommunikation auswählen. 8. Multimeter einschalten und dann die USB-Taste 2 Sekunden gedrückt halten, um die Schnittstelle des Gerätes zu aktivieren und somit die Abschaltautomatik auszuschalten.
-
Seite 24: Wartung Des Gerätes
9. “CONNECT” anklicken, um die Verbindung aufzubauen und Messwerte aufzuzeichnen. 7. Wartung des Gerätes Dieses Multimeter ist ein Präzisionsmessgerät und entsprechend vorsichtig zu behandeln. Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden. Für eine lange Lebensdauer empfiehlt sich ein sorgfältiger Umgang mit dem Messgerät und die Durchführung bzw. - Seite 25 Gehäuse nur mit einem weichen, feuchten Tuch reinigen. als Reinigungsmittel nur herkömmliche Spülmittel verwenden. Achtung! Modifizierung der internen Schaltkreise oder Änderungen am Aussehen oder der Bestückung des Multimeters haben den automatischen Verlust der Herstellergarantie zur Folge. 7.1. Einsetzen bzw. Auswechseln der Batterie Zum Betrieb des Gerätes sind 4 x 1,5 V Batterien (AA,UM-3) erforderlich.
- Seite 26 Gesetzlich vorgeschriebene Hinweise Batteriever- ordnung Im Lieferumfang vieler Geräte befinden sich Batterien, die z. B. zum Betrieb von Fernbedienungen dienen. Auch in den Geräten selbst können Batterien oder Akkus fest eingebaut sein. Im Zusammenhang mit dem Vertrieb dieser Batterien oder Akkus sind wir als Importeur gemäß...
- Seite 27 Defekte Sicherungen nur mit einer dem Originalwert und Abmessungen entsprechenden Sicherung ersetzen. Die Abnahme der Abdeckung und das Auswechseln der Sicherung darf nur durch qualifiziertes Fachpersonal erfolgen. Zum Auswechseln der Sicherungen wie beschrieben verfahren: 1. Multimeter ausschalten Prüfleitungen Eingängen abziehen. 2.
