Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175

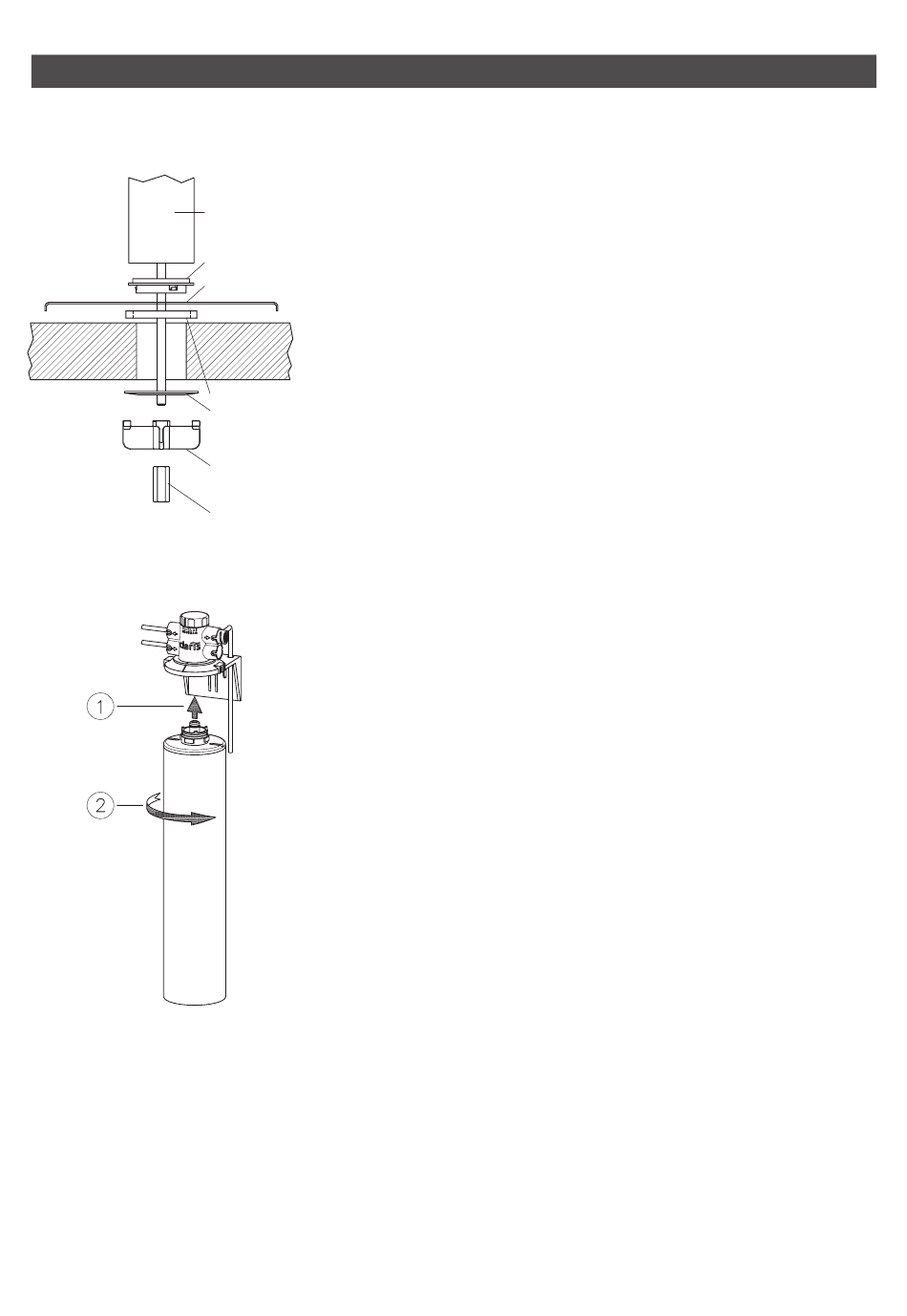

4. Montage
mindestens 10 A und ausreichend Platz für das Untertischgerät vorhanden ist.
2. Positionieren Sie die mitgelieferte Schablone an der für das Tableau vorgesehenen
Stelle.
3. Schneiden Sie die Löcher, wie auf der Schablone markiert.
Armatur
4. Setzen Sie das Tableau ein, platzieren Sie den Abstandshalter aus Kunststoff zwischen
der Arbeitsplatte und dem Tableau am 35mm-Loch. Fixieren Sie das Tableau von der
Unterseite an der Gewindestange mit der mitgelieferten Unterlegscheibe und Mutter.
Sockel
5. Montieren Sie die Armatur, wie im Abschnitt »Armatur montieren« ab Punkt 3
Tableau
beschrieben.
6. Sollte der Abflussbogen in eine falsche Richtung zeigen, lösen Sie die Befestigungs-
mutter oberhalb des Bogens, richten ihn gewünschter Richtung aus und ziehen Sie
die Befestigungsmutter anschließend wieder fest.
Abstandshalter 7. Verbinden Sie den Abflussbogen mit einer Siphon-Rohrmuffe. Verwenden Sie dazu
einen 22mm durchmessenden Schlauch. Sollte keine freie Siphon-Rohrmuffe zur
Edelstahlscheibe
Verfügung stehen, ist die Schnapp-Rohrmuffe zu verwenden.
a. Platzieren Sie die Schnapp-Rohrmuffe an der der Spüle zugewandten Seite des
Spannklammer
Siphons. Bohren Sie ein Loch mit einem Durchmesser von 13mm in das Abflussrohr
hinter der Schnapp-Rohrmuffe um einen Abfluss zu ermöglichen. Nutzen Sie
Mutter
geeignetes Dichtmittel, um die Schnapp-Rohrmuffe wasserdicht gegen das
Abwasserohr abzudichten.

Optional: Installation eines externen Ionenaustauschers

Ein externer Ionenaustauscher kann verwendet werden, um die Kalkbildung in dem
Heißwassertank der Untertischeinheit zu vermindern und dadurch die Wartungsintervalle
zu verlängern.
Hinweis: Beachten Sie bei der Installation eines externen Ionentauschers die
mitgelieferten Anleitungen des Filterkopfes und der Filterpatrone.
Hinweis: Um den Ionentauscher bei der Erstinbetriebnahme zu spülen, verbin-
den Sie Ihn direkt mit dem Eckventil und lassen das Wasser in einen Eimer oder
Abfluss ablaufen.
1. Entfernen Sie die Brücke zwischen den Anschlüssen »zu Zubehör« und »von
Zubehör« am Untertischgerät.
2. Verbinden Sie den Einlauf am Filterkopf des externen Filters mit dem Anschluss »zu
Zubehör« verwenden Sie dazu einen Flexschlauch mit 3/8" Überwurfmuttern.
3. Verbinden Sie den Auslauf am Filterkopf des externen Filters mit dem Anschluss »von
Zubehör« verwenden Sie dazu einen Flexschlauch mit 3/8" Überwurfmuttern.
4. Stellen Sie das Bypassventil auf der Rückseite des Gerätes mit einem passenden
Schraubendreher oder einer Münze auf Position »B«. Danach wird das Wasser
zur Erwärmung nicht durch den internen Filter, sondern durch den externen
Ionentauscher geleitet. Das Kaltwasser wird weiterhin durch von dem internen Filter
gefiltert.

Inbetriebnahme

1. Spülen Sie die Anschlussleitungen und Rohre vor dem ersten Gebrauch gründlich
durch. Lösen Sie dazu den Flexschlauch vom Wasserzulauf der Untertischeinheit
und halten Sie ihn in einen Abfluss oder Eimer. Drehen Sie das Wasser auf und
lassen Sie es für mehrere Minuten laufen. Befestigen Sie den Schlauch anschließend
wieder am Wasserzulauf der Untertischeinheit und prüfen Sie die Installation auf
Undichtigkeiten.
2. Stellen Sie am Druckminderer der Kohlendioxid-Gasflasche einen Nachdruck von 3,0
bar ein. Drehen Sie die Einstellschraube gegen den Uhrzeigersinn, um den Druck zu
vermindern und im Uhrzeigersinn, um den Druck zu erhöhen.
