4. Montage
DE

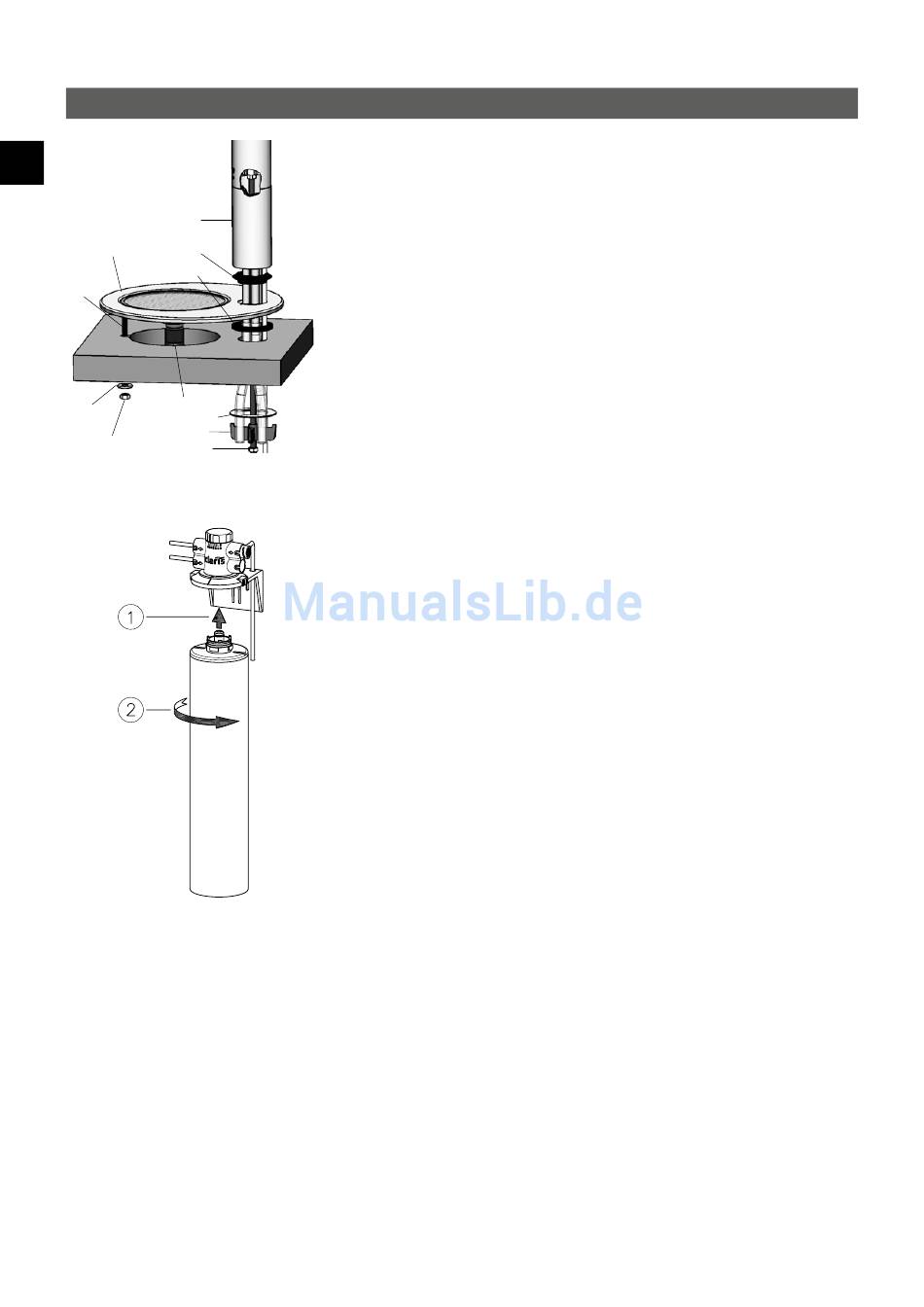

Armatur
Tableau
Sockel
Abstandshalter
Gewinde-
stange
Abflussbogen
Unterleg-
Edelstahlscheibe
scheibe
Spannklammer
und Mutter
Mutter
Filterkopf Artikelnummer: 84519
Filterpatrone (Kapazität bei 10°dH)
Artikelnummer: 84500 = 4200 Liter
Artikelnummer: 84501 = 8500 Liter
Artikelnummer: 84502 = 20000 Liter
3. Schneiden Sie die Löcher, wie auf der Schablone markiert.
4. Setzen Sie das Tableau ein, platzieren Sie den Abstandshalter aus Kunststoff
zwischen der Arbeitsplatte und dem Tableau am 35 mm-Loch. Fixieren Sie
das Tableau von der Unterseite an der Gewindestange mit der mitgelieferten
Unterlegscheibe und Mutter.
5. Montieren Sie die Armatur, wie im Abschnitt »Armatur montieren« ab Punkt 3
beschrieben.
6. Sollte der Abflussbogen in eine falsche Richtung zeigen, lösen Sie die Befestigungs-
mutter oberhalb des Bogens, richten ihn gewünschter Richtung aus und ziehen Sie
die Befestigungsmutter anschließend wieder fest.
7. Verbinden Sie den Abflussbogen mit einer Siphon-Rohrmuffe. Verwenden Sie dazu
einen 22 mm durchmessenden Schlauch. Sollte keine freie Siphon-Rohrmuffe zur
Verfügung stehen, ist die Schnapp-Rohrmuffe zu verwenden.
a. Platzieren Sie die Schnapp-Rohrmuffe an der der Spüle zugewandten Seite
des Siphons. Bohren Sie ein Loch mit einem Durchmesser von 13 mm in das
Abflussrohr hinter der Schnapp-Rohrmuffe, um einen Abfluss zu ermöglichen.
Nutzen Sie geeignetes Dichtmittel, um die Schnapp-Rohrmuffe wasserdicht
gegen das Abwasserohr abzudichten.

Installation eines externen Ionenaustauschers

Ein externer Ionenaustauscher sollte ab 10 °dH verwendet werden, um die Kalkbildung
in dem Heißwassertank der Untertischeinheit zu vermindern und dadurch die
Wartungsintervalle zu verlängern.
Hinweis: Beachten Sie bei der Installation eines externen Ionentauschers die
mitgelieferten Anleitungen des Filterkopfes und der Filterpatrone.
Hinweis: Um den Ionentauscher bei der Erstinbetriebnahme zu spülen, verbin-
den Sie Ihn direkt mit dem Eckventil und lassen das Wasser in einen Eimer oder
Abfluss ablaufen (je nach Größe: 500 = 2-3 min, 1000 = 3-5 min, 2000 = 5-7 min).
1. Entfernen Sie die Brücke zwischen den Anschlüssen »zu Zubehör« und »von
Zubehör« am Untertischgerät.
2. Verbinden Sie den Einlauf am Filterkopf des externen Filters mit dem Anschluss »zu
Zubehör«, verwenden Sie dazu einen Flexschlauch mit ⅜ Zoll Überwurfmuttern.
3. Verbinden Sie den Auslauf am Filterkopf des externen Filters mit dem
Anschluss »von Zubehör«, verwenden Sie dazu einen Flexschlauch mit ⅜ Zoll
Überwurfmuttern.

Inbetriebnahme

1. Spülen Sie die Anschlussleitungen und Rohre vor dem ersten Gebrauch gründlich
durch. Lösen Sie dazu den Flexschlauch vom Wasserzulauf der Untertischeinheit
und halten Sie ihn in einen Abfluss oder Eimer. Drehen Sie das Wasser auf und
lassen Sie es für mehrere Minuten laufen. Befestigen Sie den Schlauch anschließend
wieder am Wasserzulauf der Untertischeinheit und prüfen Sie die Installation auf
Undichtigkeiten.
2. Wenn keine Undichtigkeiten auftreten, aktivieren Sie das Gerät, indem Sie den
Stecker in die Steckdose stecken und den Einschalter an der rechten Seite des
Untertischgeräts betätigen.
3. Auf dem Display erscheint die Aufforderung den Filter zu spülen. Dazu wird ein
Auffangbehälter mit etwa 10 Litern Fassungsvermögen benötigt.
a. Öffnen Sie die Wartungsklappe an der Vorderseite des Gerätes. Führen Sie
den Kunststoffschlauch in den Auffangbehälter und öffnen Sie das Ventil am
Schlauch.
b. Tippen Sie »Start«, um die Spülung zu starten.
c. Lassen Sie etwa 10 Liter Wasser ablaufen und tippen Sie anschließend »Stopp«,
