IMS ROBOTICS TURBO 4.0 Bedienungsanleitung Seite 90

Zur Montage von Lafette 2 wird der TURBO Fahrwagen zusammen mit der bereits montierten
Lafette 1 auf Lafette 2 aufgesetzt. Dabei müssen die Fixierungsbolzen der Lafette 2 mit den
Bohrungen an der Unterseite der Lafette 1 fluchten. Ausserdem ist darauf zu achten, dass die
Zahnräder beider Lafetten ineinander greifen. Falls Zahnräder nicht ineinander greifen sollten,
kann dies durch leichtes Drehen an den Achsaufnahmen der Lafetten realisiert werden.

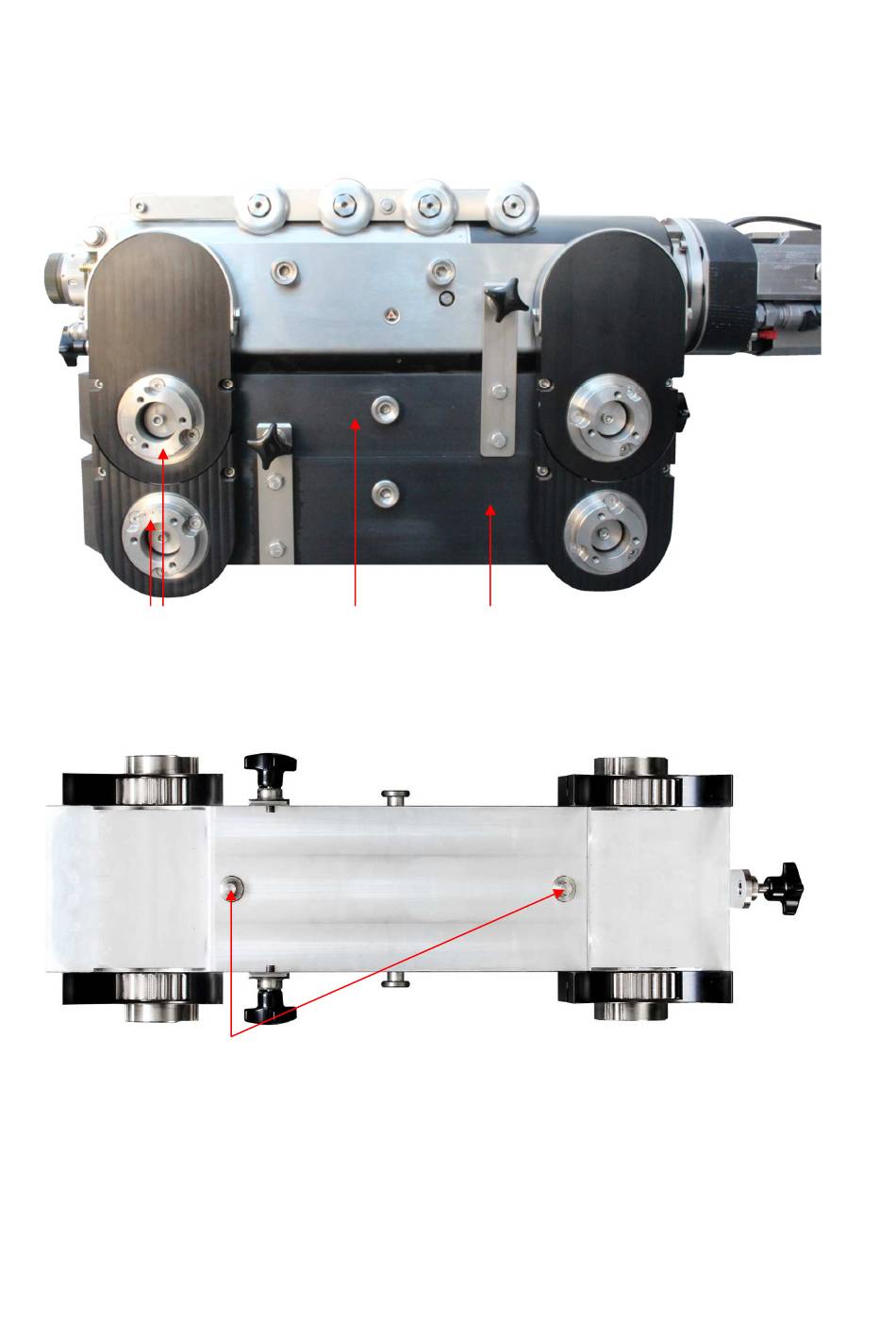

Achsaufnahmen
Lafette 1 Lafette 2
Lafette 1 und 2
Draufsicht Lafette 2
Fixierungsbolzen Lafette 2
