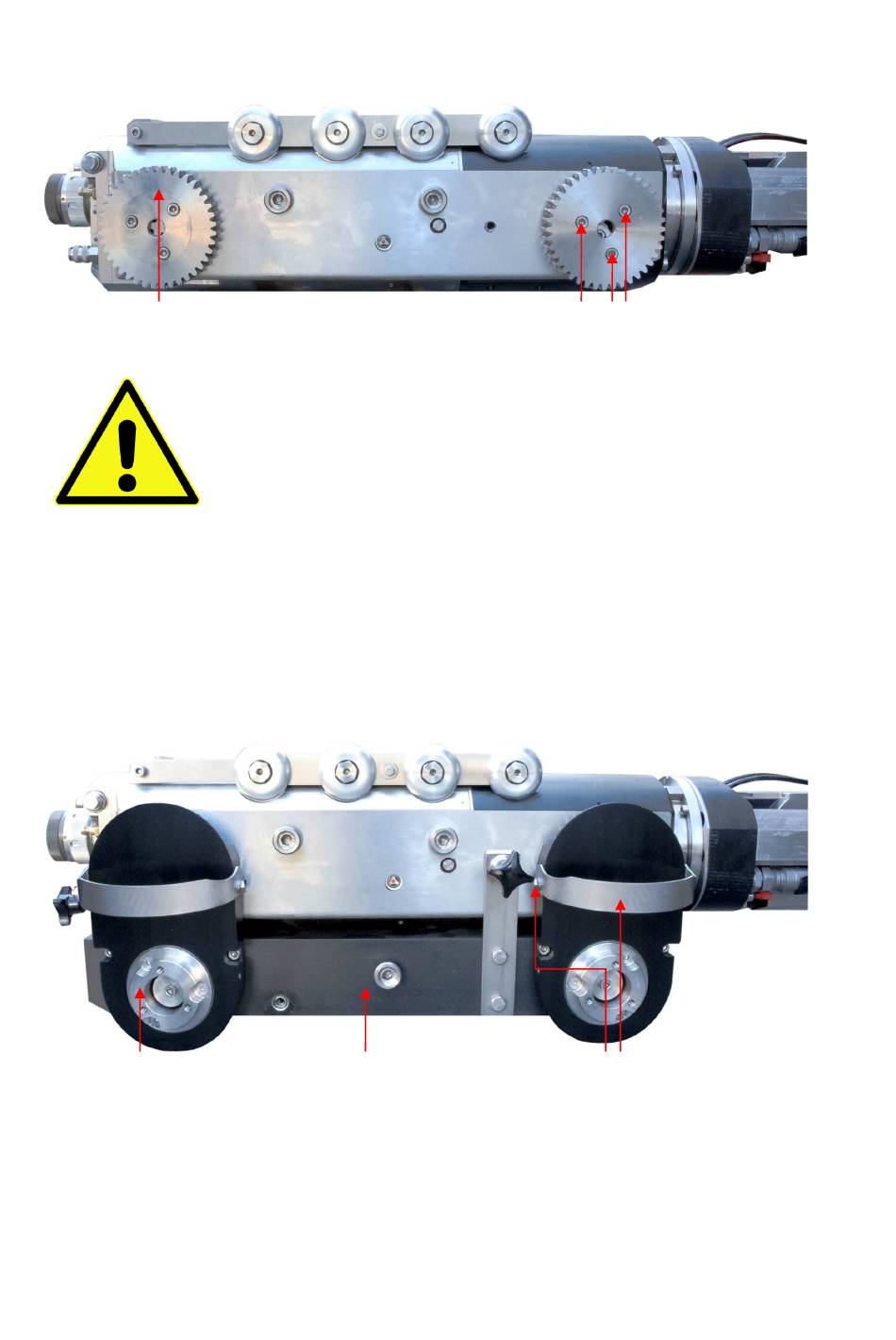

Anschliessend die Zahnräder zur Anbindung an Lafette 1 mit jeweils 3 Schrauben M6x12 (DIN
912) an die Achsaufnahmen montieren.
Zahnrad
Zur Montage von Lafette 1 müssen zunächst die Bügel der Fahrwagenaufnahmen mittels der
Sechskantschrauben leicht gelöst und seitlich geöffnet werden. Anschliessend den Fahrwagen
auf Lafette 1 aufsetzen. Dabei müssen die Fixierungsbolzen der Lafette mit den Bohrungen an
der Unterseite des TURBO-Fahrwagens fluchten. Ausserdem ist darauf zu achten, dass die
Zahnräder der Lafette mit den Zahnrädern des Fahrwagens ineinander greifen. Falls Zahnräder
nicht ineinander greifen sollten, kann dies durch leichtes Drehen an den Achsaufnahmen der
Lafette realisiert werden.
Achsaufnahme
Lafette 1
ACHTUNG!
Es ist zwingend darauf zu achten, dass die korrekten Schrauben mit den
entsprechenden Längen verwendet werden. Bei der Verwendung von zu
langen Schrauben werden bei der Montage die Achsaufnahmen
beschädigt!
Lafette 1
Schrauben M6x12 (DIN 912)
Bügel mit
Sechskantschrauben
88
