5.4.4

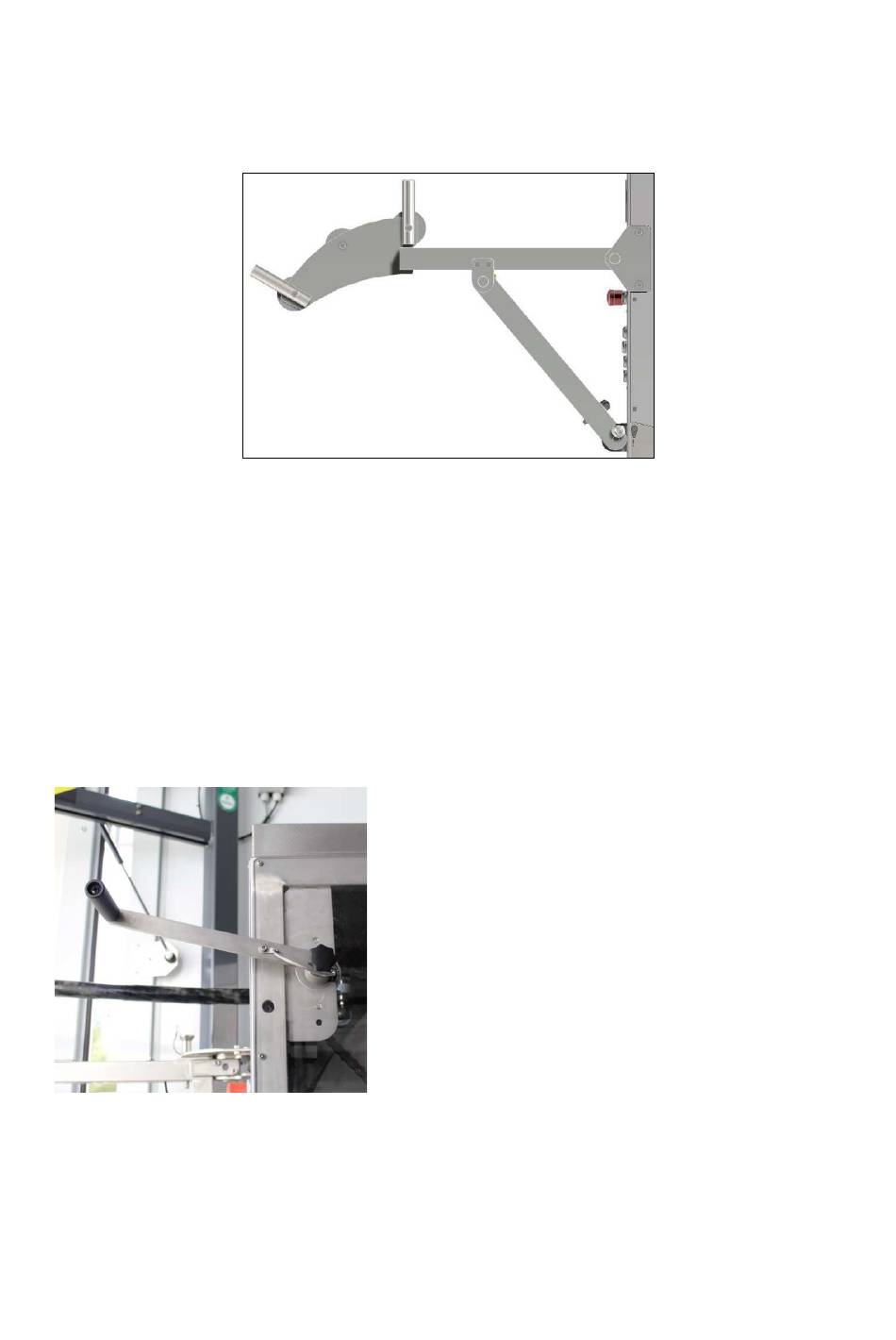

Rollenarm
Der Rollenarm ist beweglich an der Kabeltrommel befestigt und wird mittels Rastbolzen
gesichert. Während des Transports ist der Rollenarm auszuhängen und mit dem Rastbolzen zu
sichern.
5.4.5
Medienzuleitung
Die Medienzuleitung läuft im Inneren der Kabeltrommel über eine Verlegeeinheit mit
integrierter Meterzählung. Weiter läuft die Medienzuleitung über die am Ausleger befestigten
Umlenkrollen.
Durch die Medienzuleitung wird die TURBO Fräseinheit mit den erforderlichen Medien wie
Druckluft, Wasser und Elektrizität versorgt.
5.4.6
Handkurbel
Die Handkurbel dient zum manuellen Auftrommeln
der Medienzuleitung. Dazu ist die Handkurbel auf
die an der Kabeltrommel befindliche Anbindung
aufzustecken und mit der Flügelschraube zu
befestigen. Zum manuellen Auftrommeln ist die
elektrisch gesteuerte Kupplung an der Frontseite der
Kabeltrommel auszukuppeln (siehe Übersicht Nr.
27). Die Kupplung trennt dann die Kabeltrommel
von der Getriebeeinheit. Während des motorischen
Auftrommelns ist die Handkurbel zu entfernen.
Anderenfalls besteht Verletzungsgefahr.
45
