5.4.33
Wasserausstattung
Die Wasserausstattung der Universalkabeltrommel gewährleistet die Reinigung der Kamera.
In der Kabeltrommel ist ein 20 Liter Wassertank verbaut. Er kann mit maximal 10 bar Druck
beaufschlagt werden. Aus Sicherheitsgründen ist ein Sicherheitsventil mit einem
Öffnungsdruck von 10 bar am Druckbehälter angebracht, um unzulässigen Überdruck zu
vermeiden.
Der Wassertank kann seitlich der Kabeltrommel befüllt werden. Vor dem Befüllen ist darauf
zu achten, dass der Wassertank drucklos ist. Dazu ist der Absperrhahn des Wassertanks auf
„Druckluftzufuhr aus" zu stellen und manuell über das Entlüftungsventil an der Kabeltrommel
zu entlüften (siehe Punkt 5.4.32 Entlüftung/Überlauf Wassertank). Der aktuelle Druck im
Inneren des Wassertanks ist über das eingebaute Manometer zu beobachten. Erst bei
drucklosem Wassertank ist Wasser aufzufüllen!

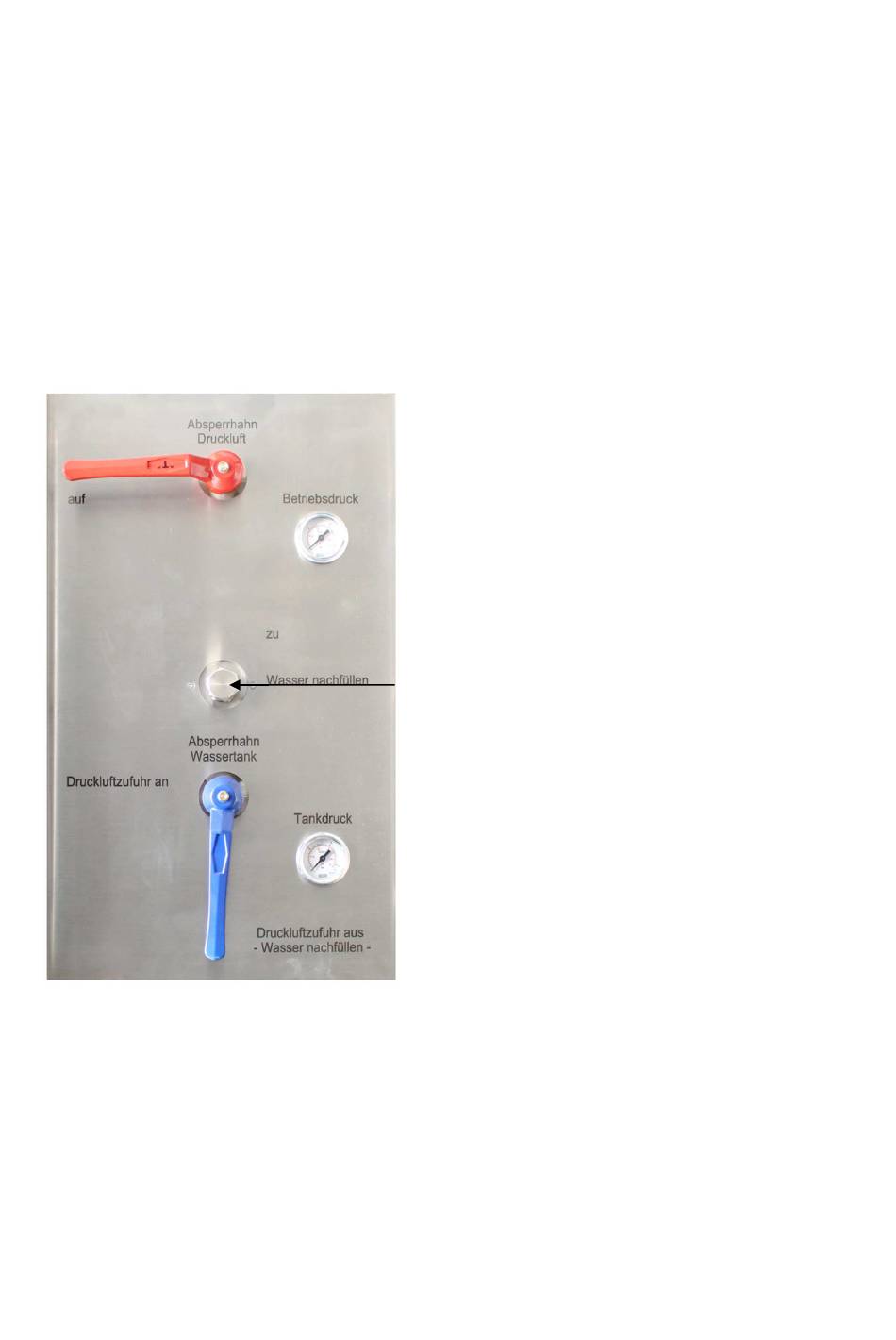

Anschluss zum Befüllen des Wassertanks
56
