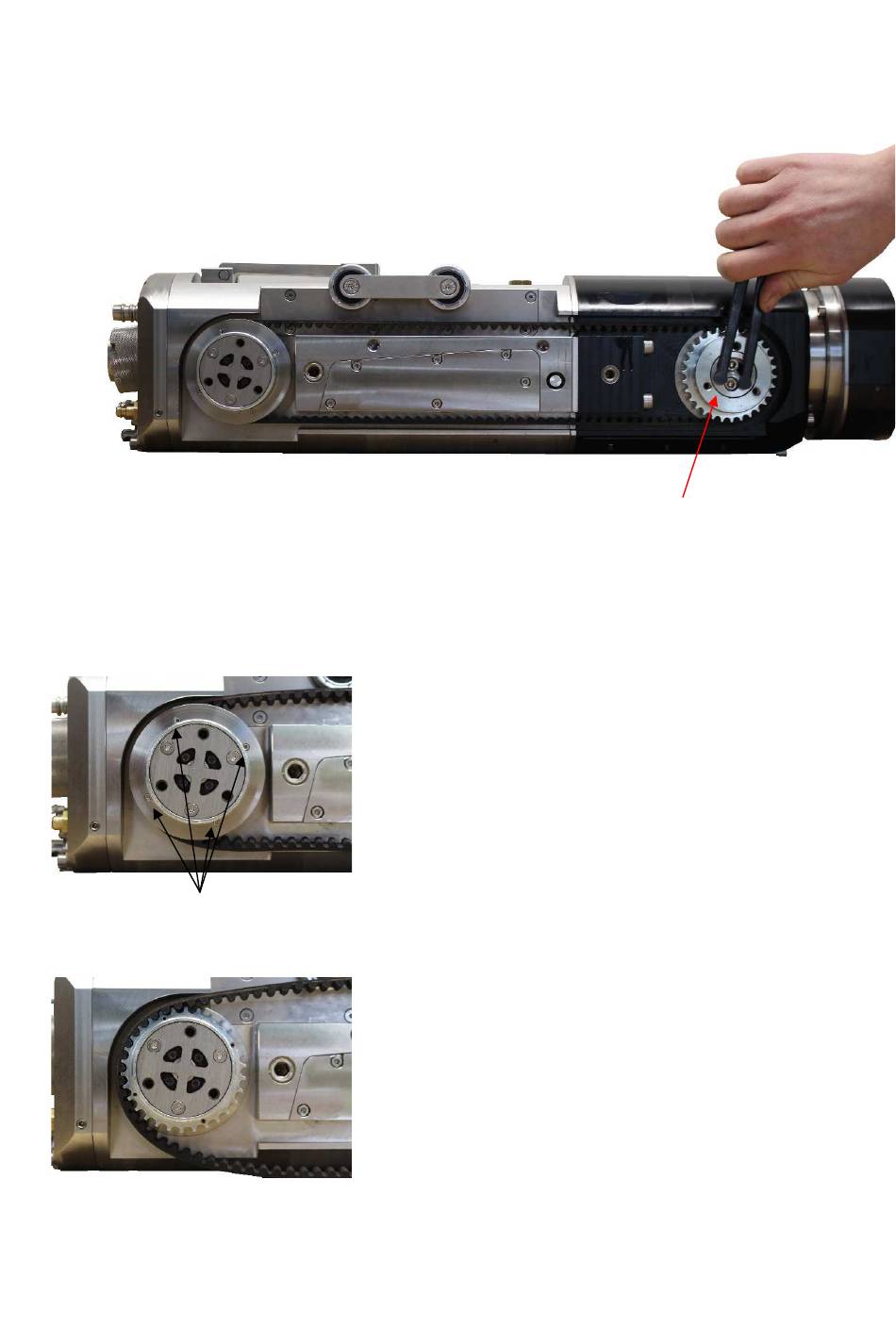

3.) Im vorderen Bereich befinden sich Achsaufnahmen mit einer Exzenterspannung. Diese
mit einem Innensechskantschlüssel lösen. Keilriemen kann von der vorderen
Achsaufnahme genommen werden.
Kreuzschlitzschrauben M 2x5
Neuen Keilriemen an hinterer und vorderer Achsaufnahme auflegen. An hinterer
Achsaufnahme Blech mit 4 Kreuzschlitzschrauben M 2x5 befestigen.Vordere Achsaufnahme
Nun die 4 Kreuzschlitzschrauben M 2 x 5 lösen und Blech
entfernen.
Anschließend kann der Zahnriemen von Hand von der
hinteren Achsaufnahme abgezogen werden.
109
Achsaufnahmen mit
Exzenterspannung
