Anschlüsse ETHERNET 1 ... 3
4
5
3
6
2
7
1
8

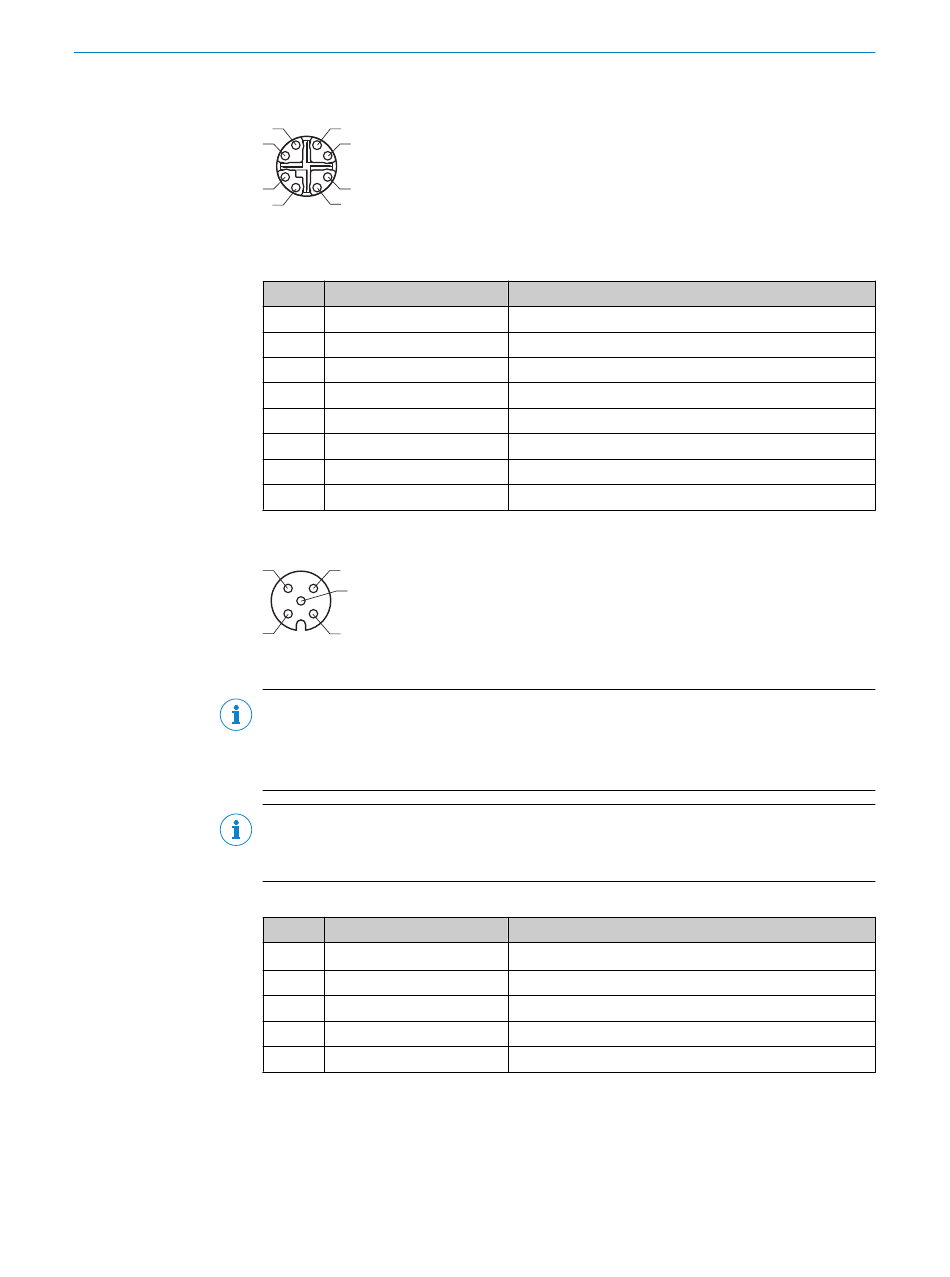

Abbildung 12: Dose, M12, 8-polig, X-codiert
Tabelle 2: Pinbelegung der Anschlüsse ETHERNET 1 ...3 (GBit)
Pin
Signal
1
TRD0_P
2
TRD0_N
3
TRD1_P
4
TRD1_N
5
TRD3_P
6
TRD3_N
7
TRD2_N
8
TRD2_P
Anschluss FAN (variantenabhängig)
3
4
5
2
1
Abbildung 13: Dose, M12, 5-polig, A-codiert
HINWEIS
Geräte mit Anschlussblende Variante A: verfügbar
Geräte mit Anschlussblende Variante B: nicht verfügbar. Das Gerät verfügt über einen
integrierten Lüfteranschluss.
HINWEIS
Der Anschluss FAN dient ausschließlich der Spannungsversorgung und Reglung des
geräteeigenen Lüfters.
Tabelle 3: Pinbelegung des Anschlusses FAN
Pin
Signal
1
V
FAN
S OUT
2
Tacho FAN
3
GND FAN
4
N. c.
5
N. c.
ELEKTRISCHE INSTALLATION
Funktion
Sender+/Empfänger+ 0
Sender–/Empfänger– 0
Sender+/Empfänger+ 1
Sender–/Empfänger– 1
Sender+/Empfänger+ 3
Sender–/Empfänger– 3
Sender–/Empfänger– 2
Sender+/Empfänger+ 2
Funktion
Versorgungsspannung Lüfter (12 V)
Tachosignal Lüfter
Ground Lüfter
–
–
B E T R I E B S A N L E I T U N G | Kamera ICD8xx Generation 4
