3.3

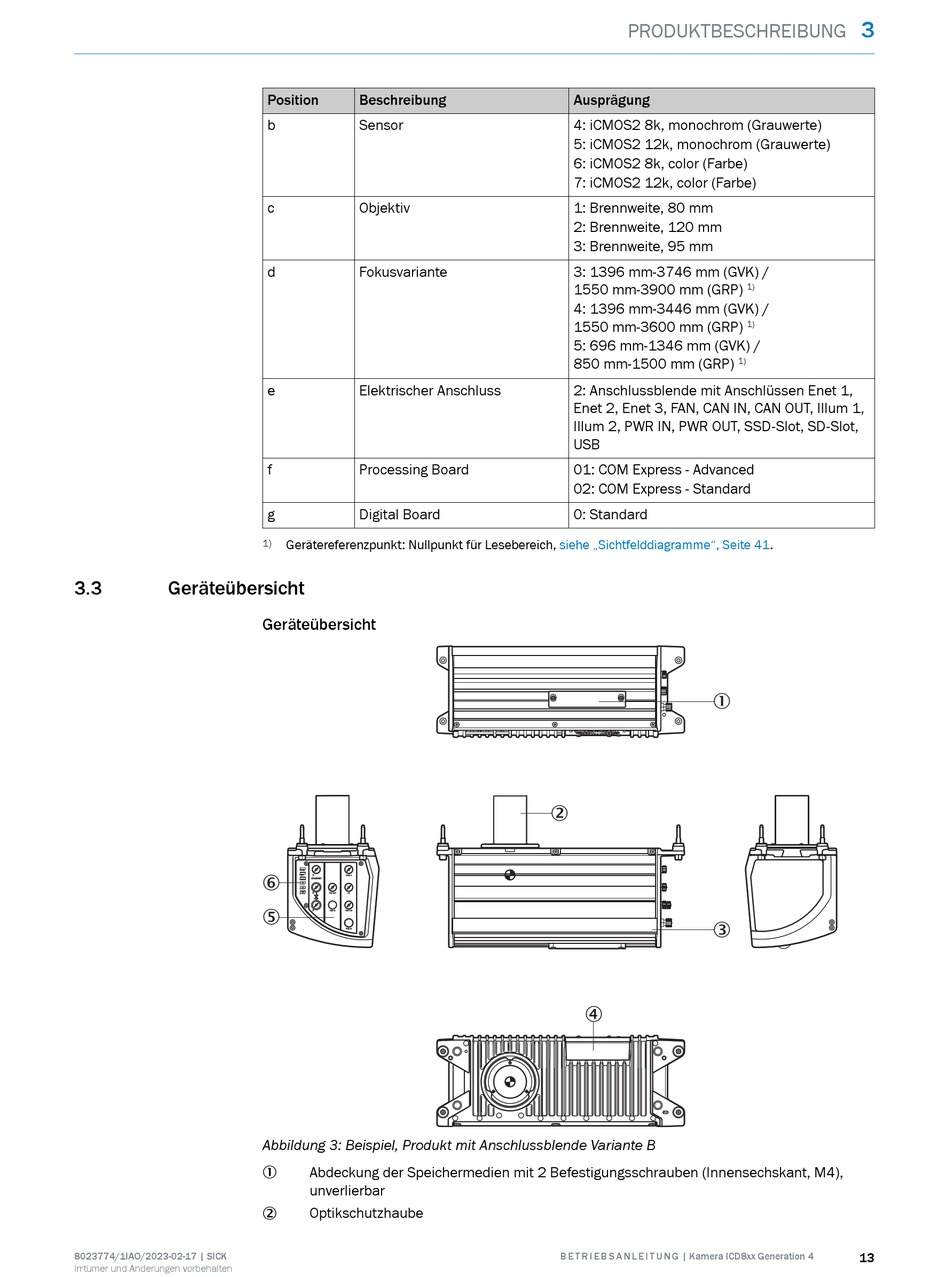

Geräteübersicht
8023774/1IAO/2023-02-17 | SICK
Irrtümer und Änderungen vorbehalten
Position
Beschreibung
b
Sensor
c
Objektiv
d
Fokusvariante
e
Elektrischer Anschluss
f
Processing Board
g
Digital Board
1)
Gerätereferenzpunkt: Nullpunkt für Lesebereich,
Geräteübersicht
Ready
1
6
Light
LIGHT 1
ETHERNET
Service
Link
1
Act
Link
2
Act
2
3
CAN OUT
I/0
Link
Act
5
3
CAN IN
PWR OUT
PWR IN
Abbildung 3: Beispiel, Produkt mit Anschlussblende Variante B
Abdeckung der Speichermedien mit 2 Befestigungsschrauben (Innensechskant, M4),
1
unverlierbar
Optikschutzhaube
2
PRODUKTBESCHREIBUNG
Ausprägung
4: iCMOS2 8k, monochrom (Grauwerte)
5: iCMOS2 12k, monochrom (Grauwerte)
6: iCMOS2 8k, color (Farbe)
7: iCMOS2 12k, color (Farbe)
1: Brennweite, 80 mm
2: Brennweite, 120 mm
3: Brennweite, 95 mm
3: 1396 mm-3746 mm (GVK) /
1550 mm-3900 mm (GRP)
4: 1396 mm-3446 mm (GVK) /
1550 mm-3600 mm (GRP)
5: 696 mm-1346 mm (GVK) /
850 mm-1500 mm (GRP)
2: Anschlussblende mit Anschlüssen Enet 1,
Enet 2, Enet 3, FAN, CAN IN, CAN OUT, Illum 1,
Illum 2, PWR IN, PWR OUT, SSD-Slot, SD-Slot,
USB
01: COM Express - Advanced
02: COM Express - Standard
0: Standard
siehe „Sichtfelddiagramme", Seite
1
2
3
4
B E T R I E B S A N L E I T U N G | Kamera ICD8xx Generation 4
3
1)
1)
1)
41.
13
