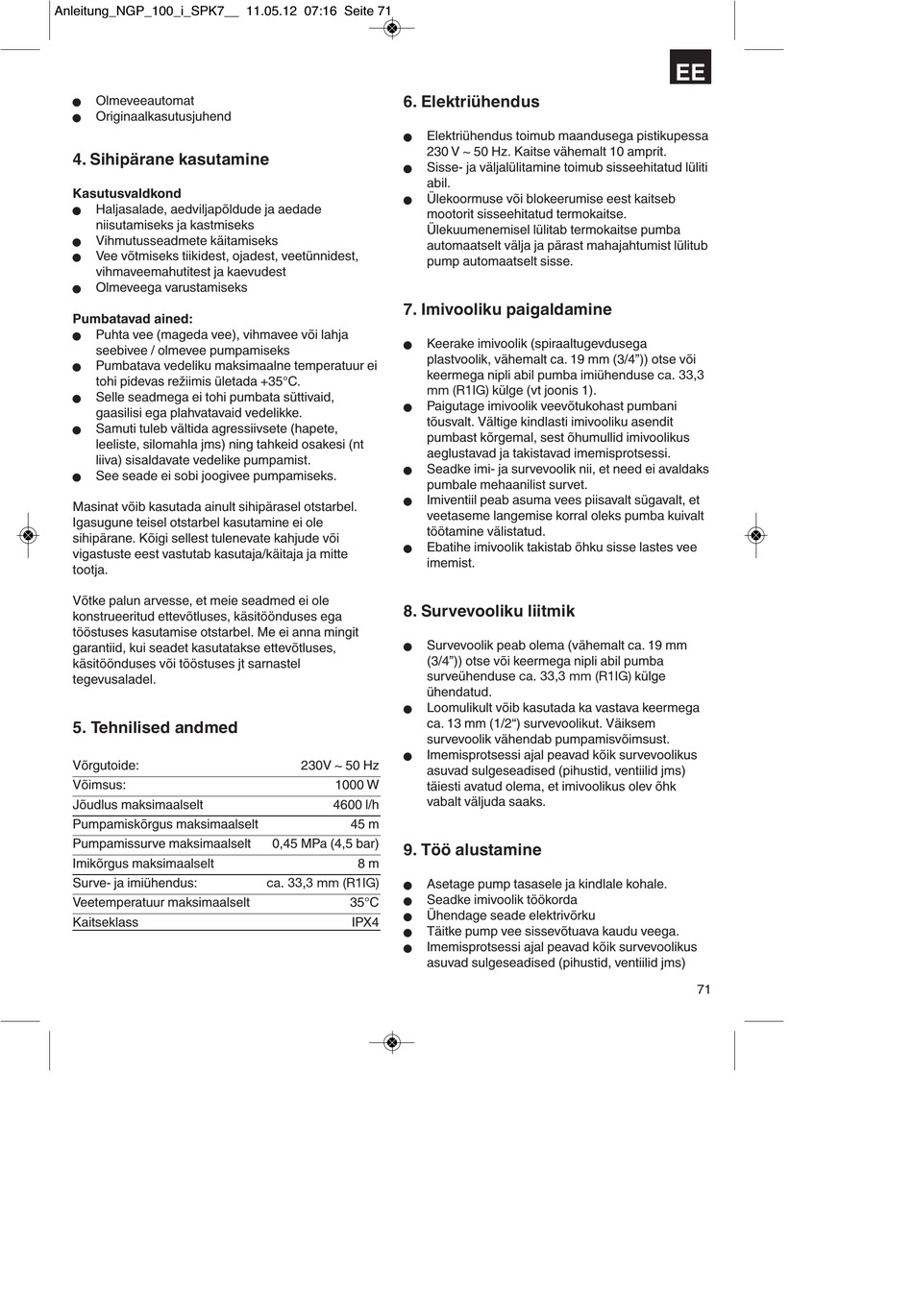

Neptun NGP 100 i Originalbetriebsanleitung Seite 71

Anleitung_NGP_100_i_SPK7__ 11.05.12 07:16 Seite 71
Olmeveeautomat
n
Originaalkasutusjuhend
n
4. Sihipärane kasutamine
Kasutusvaldkond
Haljasalade, aedviljapõldude ja aedade
n
niisutamiseks ja kastmiseks
Vihmutusseadmete käitamiseks
n
Vee võtmiseks tiikidest, ojadest, veetünnidest,
n
vihmaveemahutitest ja kaevudest
Olmeveega varustamiseks
n
Pumbatavad ained:
Puhta vee (mageda vee), vihmavee või lahja
n
seebivee / olmevee pumpamiseks
Pumbatava vedeliku maksimaalne temperatuur ei
n
tohi pidevas režiimis ületada +35°C.
Selle seadmega ei tohi pumbata süttivaid,
n
gaasilisi ega plahvatavaid vedelikke.
Samuti tuleb vältida agressiivsete (hapete,
n
leeliste, silomahla jms) ning tahkeid osakesi (nt
liiva) sisaldavate vedelike pumpamist.
See seade ei sobi joogivee pumpamiseks.
n
Masinat võib kasutada ainult sihipärasel otstarbel.
Igasugune teisel otstarbel kasutamine ei ole
sihipärane. Kõigi sellest tulenevate kahjude või
vigastuste eest vastutab kasutaja/käitaja ja mitte
tootja.
Võtke palun arvesse, et meie seadmed ei ole
konstrueeritud ettevõtluses, käsitöönduses ega
tööstuses kasutamise otstarbel. Me ei anna mingit
garantiid, kui seadet kasutatakse ettevõtluses,
käsitöönduses või tööstuses jt sarnastel
tegevusaladel.
5. Tehnilised andmed
Võrgutoide:
Võimsus:
Jõudlus maksimaalselt
Pumpamiskõrgus maksimaalselt
Pumpamissurve maksimaalselt
Imikõrgus maksimaalselt
Surve- ja imiühendus:
Veetemperatuur maksimaalselt
Kaitseklass
6. Elektriühendus
Elektriühendus toimub maandusega pistikupessa
n
230 V ~ 50 Hz. Kaitse vähemalt 10 amprit.
Sisse- ja väljalülitamine toimub sisseehitatud lüliti
n
abil.
Ülekoormuse või blokeerumise eest kaitseb
n
mootorit sisseehitatud termokaitse.
Ülekuumenemisel lülitab termokaitse pumba
automaatselt välja ja pärast mahajahtumist lülitub
pump automaatselt sisse.
7. Imivooliku paigaldamine
Keerake imivoolik (spiraaltugevdusega
n
plastvoolik, vähemalt ca. 19 mm (3/4")) otse või
keermega nipli abil pumba imiühenduse ca. 33,3
mm (R1IG) külge (vt joonis 1).
Paigutage imivoolik veevõtukohast pumbani
n
tõusvalt. Vältige kindlasti imivooliku asendit
pumbast kõrgemal, sest õhumullid imivoolikus
aeglustavad ja takistavad imemisprotsessi.
Seadke imi- ja survevoolik nii, et need ei avaldaks
n
pumbale mehaanilist survet.
Imiventiil peab asuma vees piisavalt sügavalt, et
n
veetaseme langemise korral oleks pumba kuivalt
töötamine välistatud.
Ebatihe imivoolik takistab õhku sisse lastes vee
n
imemist.
8. Survevooliku liitmik
Survevoolik peab olema (vähemalt ca. 19 mm
n
(3/4")) otse või keermega nipli abil pumba
surveühenduse ca. 33,3 mm (R1IG) külge
ühendatud.
Loomulikult võib kasutada ka vastava keermega
n
ca. 13 mm (1/2") survevoolikut. Väiksem
survevoolik vähendab pumpamisvõimsust.
Imemisprotsessi ajal peavad kõik survevoolikus
n
230V ~ 50 Hz
asuvad sulgeseadised (pihustid, ventiilid jms)
1000 W
täiesti avatud olema, et imivoolikus olev õhk
vabalt väljuda saaks.
4600 l/h
45 m
0,45 MPa (4,5 bar)
9. Töö alustamine
8 m
ca. 33,3 mm (R1IG)
Asetage pump tasasele ja kindlale kohale.
n
Seadke imivoolik töökorda
n
35°C
Ühendage seade elektrivõrku
n
IPX4
Täitke pump vee sissevõtuava kaudu veega.
n
Imemisprotsessi ajal peavad kõik survevoolikus
n
asuvad sulgeseadised (pihustid, ventiilid jms)
EE
71
