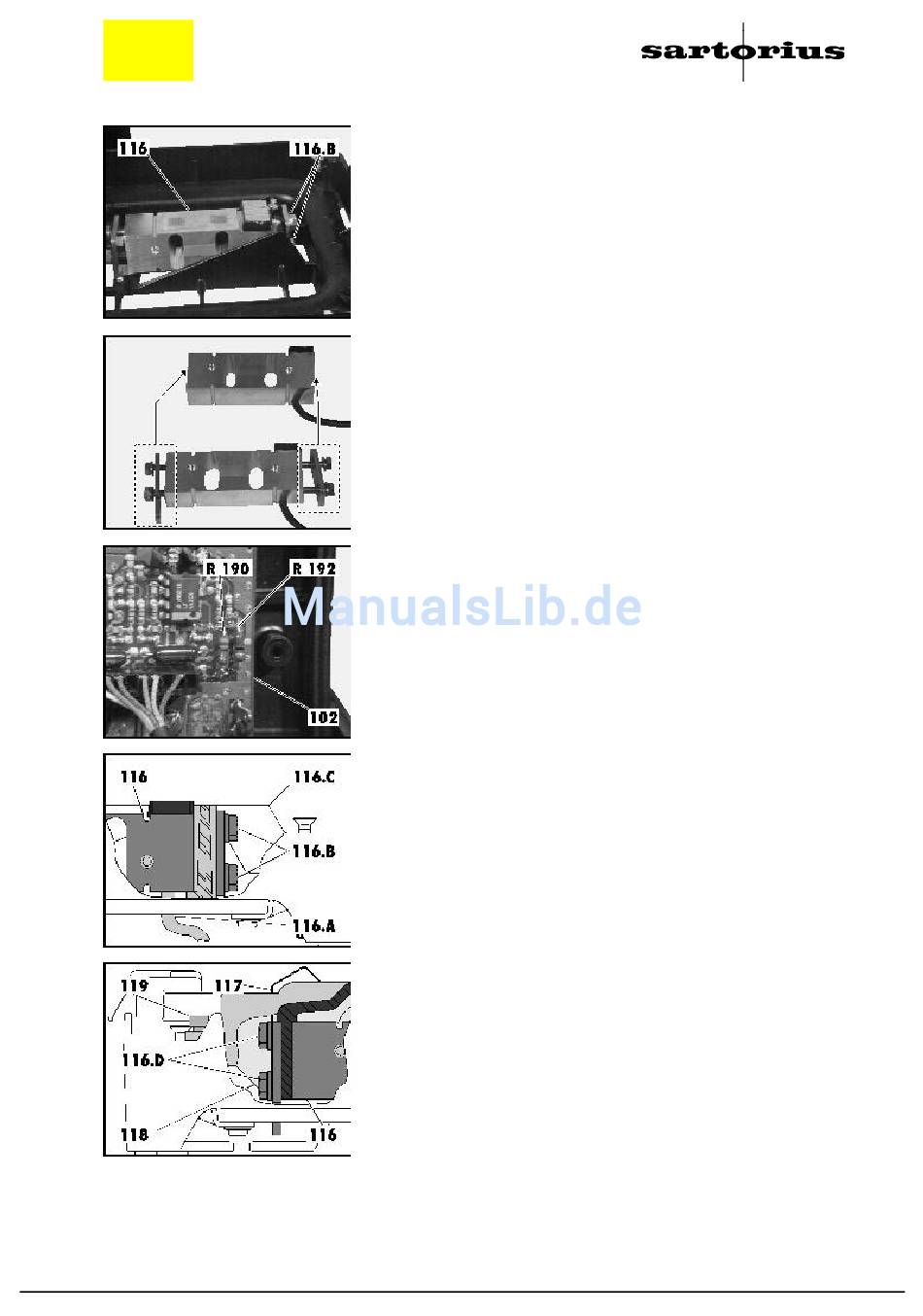

- Nun die beiden Systembefestigungsschrauben (116.B) ebenfalls
so weit lösen, daß Sie das alte Wägesystem (116) aus der
Grundwanne nehmen können.
- Schrauben Sie die beiden Klemmplatten vom alten Wägesystem
(116) ab und schrauben Sie sie lose an das neue System (116)
an.
Achtung!
Vom Werk wurde ein Vorabgleich des neuen Wägesystems (116)
für den Nullpunkt-Offset durchgeführt. Der entsprechende
Widerstand ist dem System (116) beigefügt worden. Dieser
Widerstand muß auf die Hauptplatine (102) übernommen werden.
- Dazu den oder die alten Widerstände R190 und R192 für den
Nullpunkt-Offset-Abgleich von der Hauptplatine (102) ablöten.
- Den neuen Widerstand auf die Position R190 der Hauptplatine
(102) löten.
- Der endgültige Nullpunkt-Offset-Abgleich erfolgt nach dem
Einbau des neuen Wägesystems (116).
- Wägesystemanschlußleitung (116.A) von oben durch die
Grundwanne (116.B) stecken und neues System (116)
einsetzen und leicht anschrauben.
- Richten Sie das Wägesystem (116) aus und ziehen die beiden
Schrauben (116.C) mit 7,5 (+0,4) Nm an.
- Unterschale (118) und Massefeder (117) auf das Wägesytem
(116) setzen und leicht anschrauben.
- Richten Sie die Unterschale (118) und die Massefeder (117) aus
und ziehen die beiden Schrauben (116.D) mit 7,5 (+0,4) Nm an.
- Anschlagschraube (119) so weit einschrauben, daß zwischen
Unterschale (118) und Anschlagschraube (119) ein Abstand von
0,6 mm besteht.
