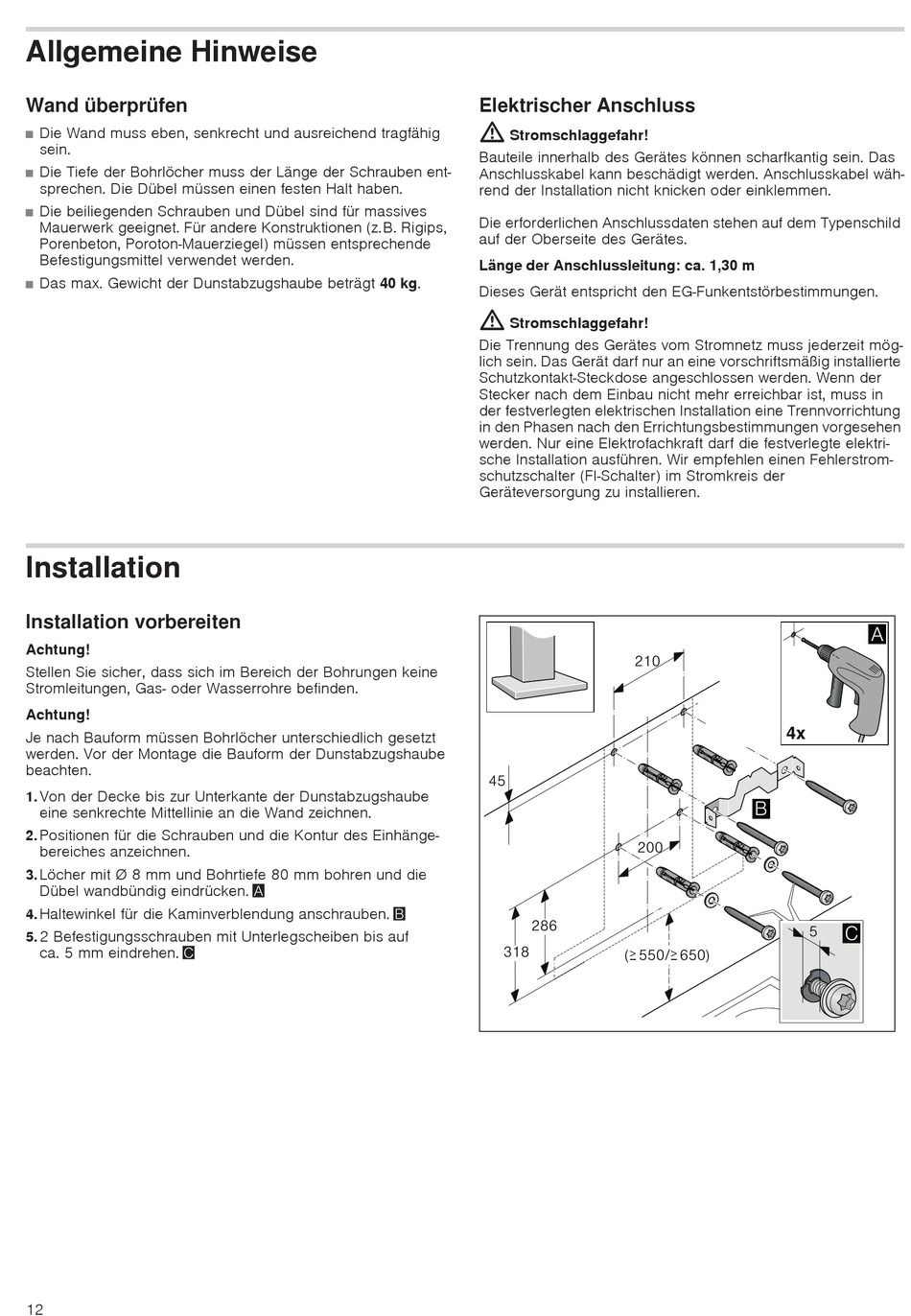

Allgemeine Hinweise
Wand überprüfen
Die Wand muss eben, senkrecht und ausreichend tragfähig
■
sein.
Die Tiefe der Bohrlöcher muss der Länge der Schrauben ent-
■
sprechen. Die Dübel müssen einen festen Halt haben.
Die beiliegenden Schrauben und Dübel sind für massives
■
Mauerwerk geeignet. Für andere Konstruktionen (z. B. Rigips,
Porenbeton, Poroton-Mauerziegel) müssen entsprechende
Befestigungsmittel verwendet werden.
Das max. Gewicht der Dunstabzugshaube beträgt 40 kg.
■
Installation
I n s t a l l a t i o n
Installation vorbereiten
Achtung!
Stellen Sie sicher, dass sich im Bereich der Bohrungen keine
Stromleitungen, Gas- oder Wasserrohre befinden.
Achtung!
Je nach Bauform müssen Bohrlöcher unterschiedlich gesetzt
werden. Vor der Montage die Bauform der Dunstabzugshaube
beachten.
1.
Von der Decke bis zur Unterkante der Dunstabzugshaube
eine senkrechte Mittellinie an die Wand zeichnen.
Positionen für die Schrauben und die Kontur des Einhänge-
2.
bereiches anzeichnen.
Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren und die
3.
Dübel wandbündig eindrücken. ¨
4.
Haltewinkel für die Kaminverblendung anschrauben. ©
5.
2 Befestigungsschrauben mit Unterlegscheiben bis auf
ca. 5 mm eindrehen. ª
12
A l l g e m e i n e H i n w e i s e
Elektrischer Anschluss
:
Bauteile innerhalb des Gerätes können scharfkantig sein. Das
Anschlusskabel kann beschädigt werden. Anschlusskabel wäh-
rend der Installation nicht knicken oder einklemmen.
Die erforderlichen Anschlussdaten stehen auf dem Typenschild
auf der Oberseite des Gerätes.
Länge der Anschlussleitung: ca. 1,30 m
Dieses Gerät entspricht den EG-Funkentstörbestimmungen.
:
Die Trennung des Gerätes vom Stromnetz muss jederzeit mög-
lich sein. Das Gerät darf nur an eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose angeschlossen werden. Wenn der
Stecker nach dem Einbau nicht mehr erreichbar ist, muss in
der festverlegten elektrischen Installation eine Trennvorrichtung
in den Phasen nach den Errichtungsbestimmungen vorgesehen
werden. Nur eine Elektrofachkraft darf die festverlegte elektri-
sche Installation ausführen. Wir empfehlen einen Fehlerstrom-
schutzschalter (FI-Schalter) im Stromkreis der
Geräteversorgung zu installieren.
Stromschlaggefahr!
Stromschlaggefahr!
