EU-21CWU
Temperatur eingeschaltet.
Montage
Die Montage ist von einer Person auszuführen, die über entsprechende Fachkenntnisse
verfügt und zur Ausübung dieser Arbeiten berechtigt ist! Der Sensor sollte mit einer
Schelle befestigt und mit dem Isolierband von äußeren Einflüssen isoliert werden. Das
Netzkabel der Pumpe ist wie folgt anzuschließen: blau und braun - 230V, gelb - grün
(Schutzleiter) sollte mit der Masse verbunden werden.
Der Abstand zwischen den Montagebohrungen beträgt 86,5 mm.
Lfd. Nr.
Bezeichnung
1
Netz
2
Leistungsaufnahme
3
Betriebstemperatur
4
Max. Belastung des Ausgangs der Pumpe
5
Max. Belastung des Ausgangs Potentialfrei
Kontakt
6
Genauigkeit der Temperaturmessung.
7
Temperaturbeständigkeit der Sensoren
8
Sicherungseinsatz
Der Regler ist mit einer röhrenförmigen Schmelzsicherung WT 1,6 A geschützt.

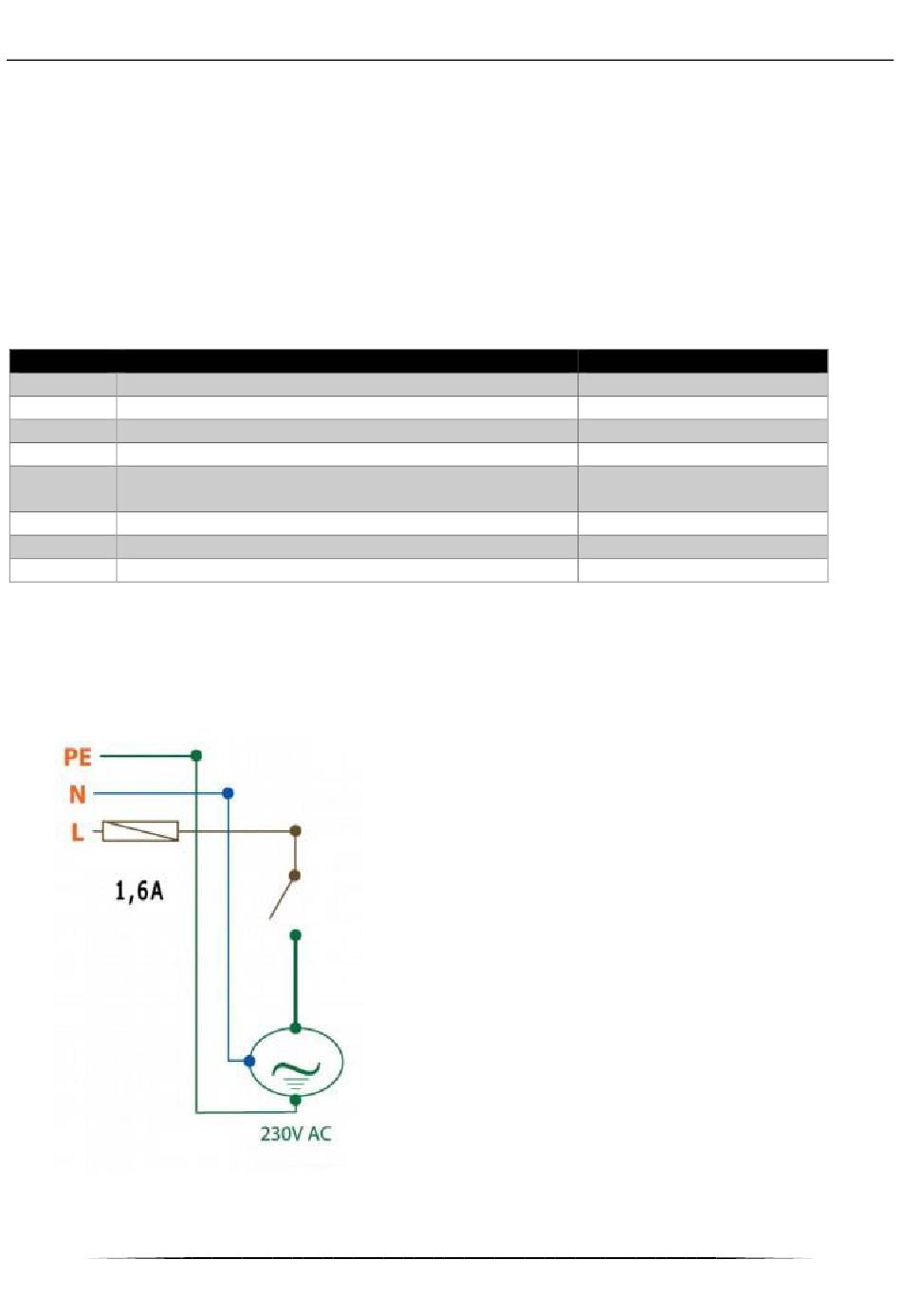

Schematische Verdrahtung des Geräts
Sicherungseinsatz
PE- ERDUNG (GELB-GRÜN)
N- NEUTRALLEITER (BLAU)
L- PHASE (BRAUN)
6
230V ±10% /50Hz
2W
5÷50°C
0,5A
1A
1°C
-30÷99°C
1,6A
