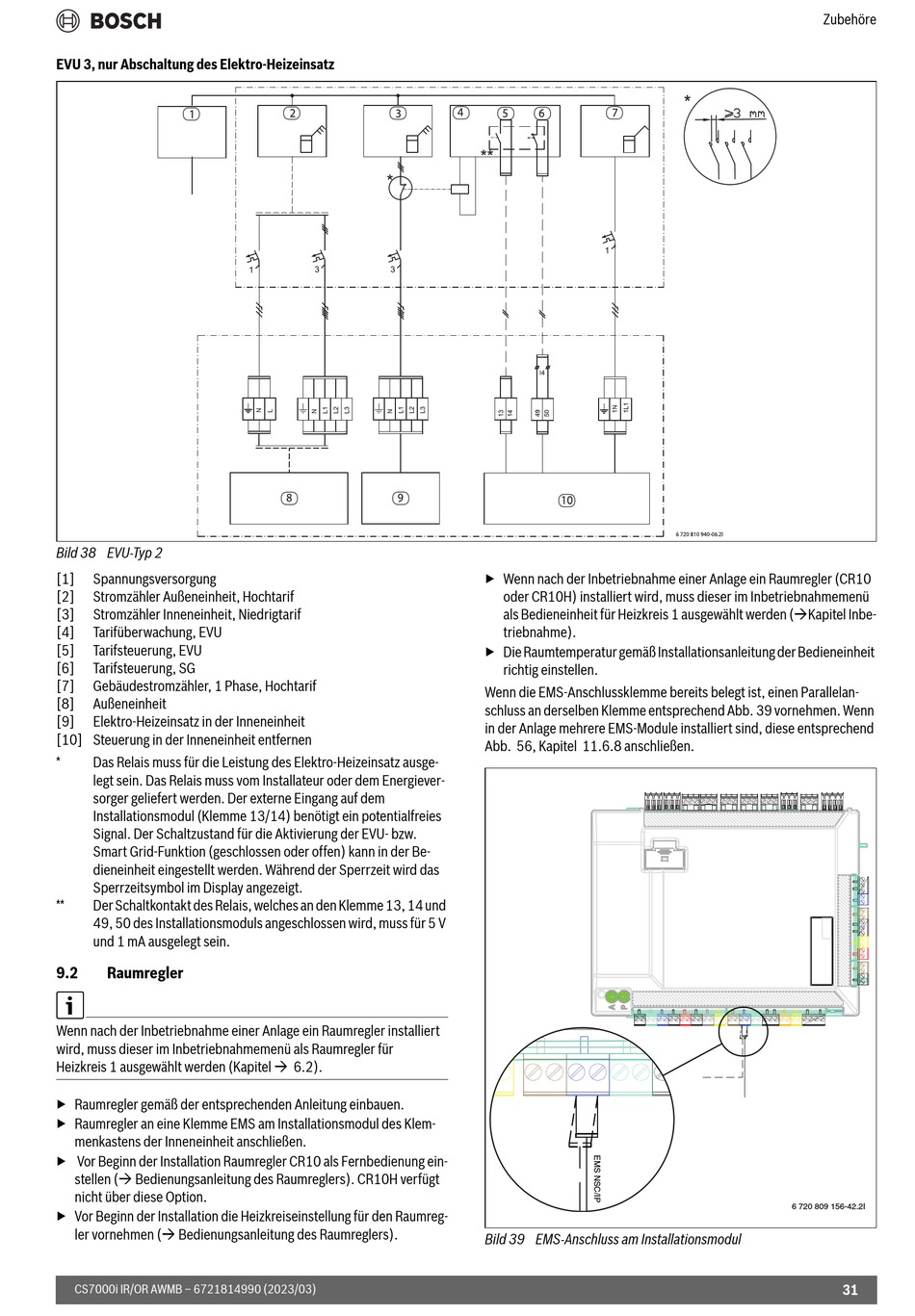

EVU 3, nur Abschaltung des Elektro-Heizeinsatz
Bild 38 EVU-Typ 2
[1]
Spannungsversorgung
[2]
Stromzähler Außeneinheit, Hochtarif
[3]
Stromzähler Inneneinheit, Niedrigtarif
[4]
Tarifüberwachung, EVU
[5]
Tarifsteuerung, EVU
[6]
Tarifsteuerung, SG
[7]
Gebäudestromzähler, 1 Phase, Hochtarif
[8]
Außeneinheit
[9]
Elektro-Heizeinsatz in der Inneneinheit
[10] Steuerung in der Inneneinheit entfernen
*
Das Relais muss für die Leistung des Elektro-Heizeinsatz ausge-
legt sein. Das Relais muss vom Installateur oder dem Energiever-
sorger geliefert werden. Der externe Eingang auf dem
Installationsmodul (Klemme 13/14) benötigt ein potentialfreies
Signal. Der Schaltzustand für die Aktivierung der EVU- bzw.
Smart Grid-Funktion (geschlossen oder offen) kann in der Be-
dieneinheit eingestellt werden. Während der Sperrzeit wird das
Sperrzeitsymbol im Display angezeigt.
**
Der Schaltkontakt des Relais, welches an den Klemme 13, 14 und
49, 50 des Installationsmoduls angeschlossen wird, muss für 5 V
und 1 mA ausgelegt sein.
9.2
Raumregler
Wenn nach der Inbetriebnahme einer Anlage ein Raumregler installiert
wird, muss dieser im Inbetriebnahmemenü als Raumregler für
Heizkreis 1 ausgewählt werden (Kapitel 6.2).
▶ Raumregler gemäß der entsprechenden Anleitung einbauen.
▶ Raumregler an eine Klemme EMS am Installationsmodul des Klem-
menkastens der Inneneinheit anschließen.
▶ Vor Beginn der Installation Raumregler CR10 als Fernbedienung ein-
stellen ( Bedienungsanleitung des Raumreglers). CR10H verfügt
nicht über diese Option.
▶ Vor Beginn der Installation die Heizkreiseinstellung für den Raumreg-
ler vornehmen ( Bedienungsanleitung des Raumreglers).
CS7000i IR/OR AWMB – 6721814990 (2023/03)
▶ Wenn nach der Inbetriebnahme einer Anlage ein Raumregler (CR10
oder CR10H) installiert wird, muss dieser im Inbetriebnahmemenü
als Bedieneinheit für Heizkreis 1 ausgewählt werden (Kapitel Inbe-
triebnahme).
▶ Die Raumtemperatur gemäß Installationsanleitung der Bedieneinheit
richtig einstellen.
Wenn die EMS-Anschlussklemme bereits belegt ist, einen Parallelan-
schluss an derselben Klemme entsprechend Abb. 39 vornehmen. Wenn
in der Anlage mehrere EMS-Module installiert sind, diese entsprechend
Abb. 56, Kapitel 11.6.8 anschließen.
Bild 39 EMS-Anschluss am Installationsmodul
Zubehöre
6 720 809 156-42.2I
31
