11.5.6 Anlagenlösung mit Wärmepumpe, Inneneinheit und zwei Kreisen (1 gemischter, 1 ungemischter) ohne WW
CS7001i/7400iAW

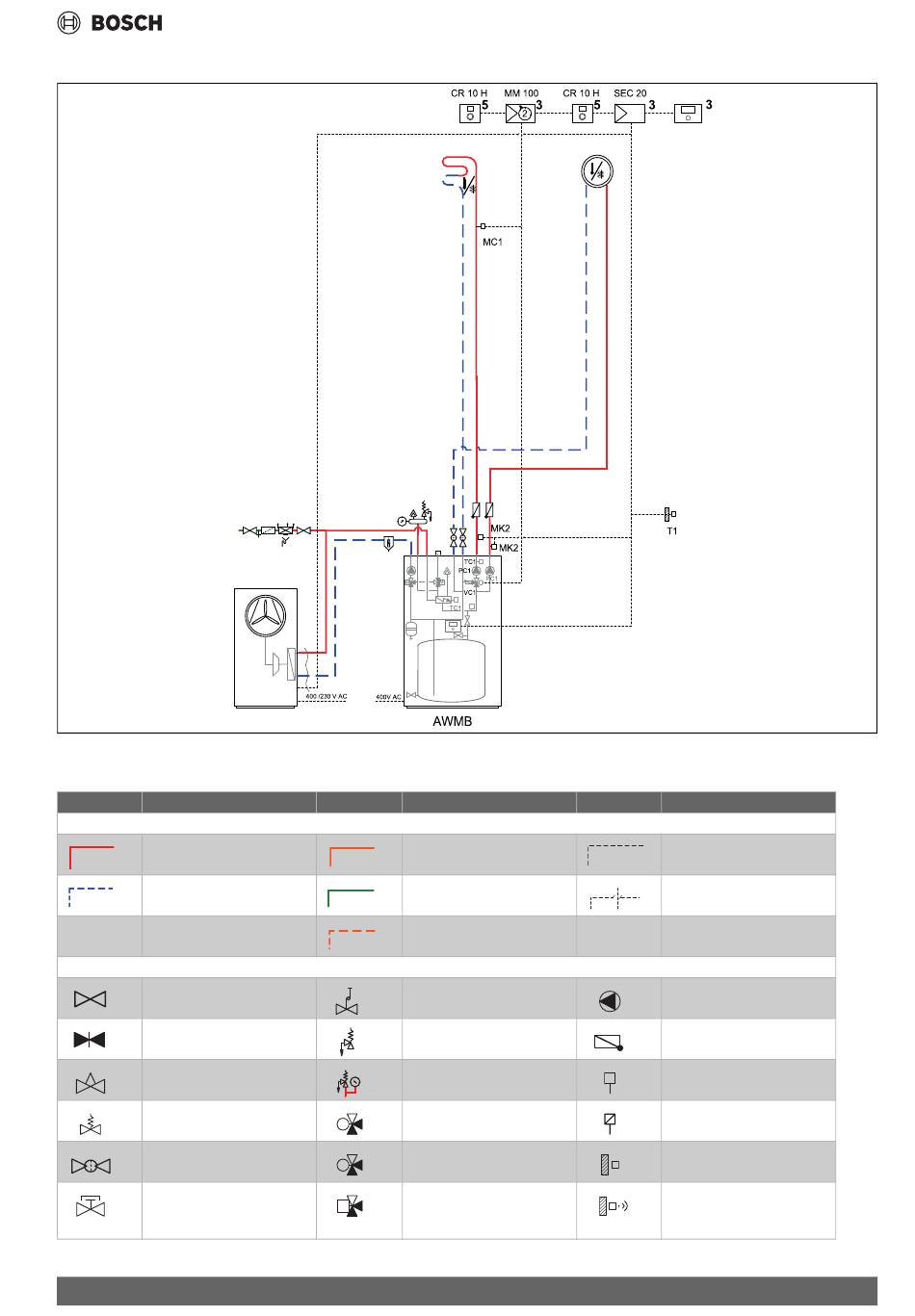

Bild 48 Wärmepumpe, Inneneinheit mit einem gemischten und einem ungemischten Kreis ohne WW
11.5.7 Allgemeine Symbolerklärung
Symbol
Bezeichnung
Verrohrung/Verdrahtung
Vorlauf Heizung/Solarkreis
Rücklauf Heizkreis/Solarkreis
Stellantriebe/Ventile/Temperaturfühler/Pumpen
Ventil
Überholungs-Bypass
Einstellventil
Überstromventil
Filterventil (Partikelfilter)
Absperrventil mit Sicherung
gegen unbeabsichtigtes
Schließen
CS7000i IR/OR AWMB – 6721814990 (2023/03)
Symbol
Bezeichnung
Warmwasser
Kaltwassereinlass/Trinkwas-
ser
Zirkulation Warmwasser
Differenzdruckregler
Überströmventil
Sicherheitsgruppe
3-Wege-Mischventil (Mischen/
M
Verteilen)
Thermo-WW-Mischventil
T
3-Wege-Ventil (Umschaltven-
M
til)
HPC 400/410
Symbol
Bezeichnung
Elektrokabel
Stromkabel abgetrennt
Zirkulationspumpe
Rückschlagklappe
Temperaturfühler/-wächter
Überhitzungsschutz (Tempe-
ratur)
Außentemperaturfühler
Funk-Außentemperaturfühler
