Klemmenkastenanordnung; Klemmenbelegung Im Klemmenkasten, 9-Kw-Elektro-Heizeinsatz 3 N~, Standardeinstellung - Bosch CS7000i IR AWMB Installationsanleitung

Installation
5.8

Klemmenkastenanordnung

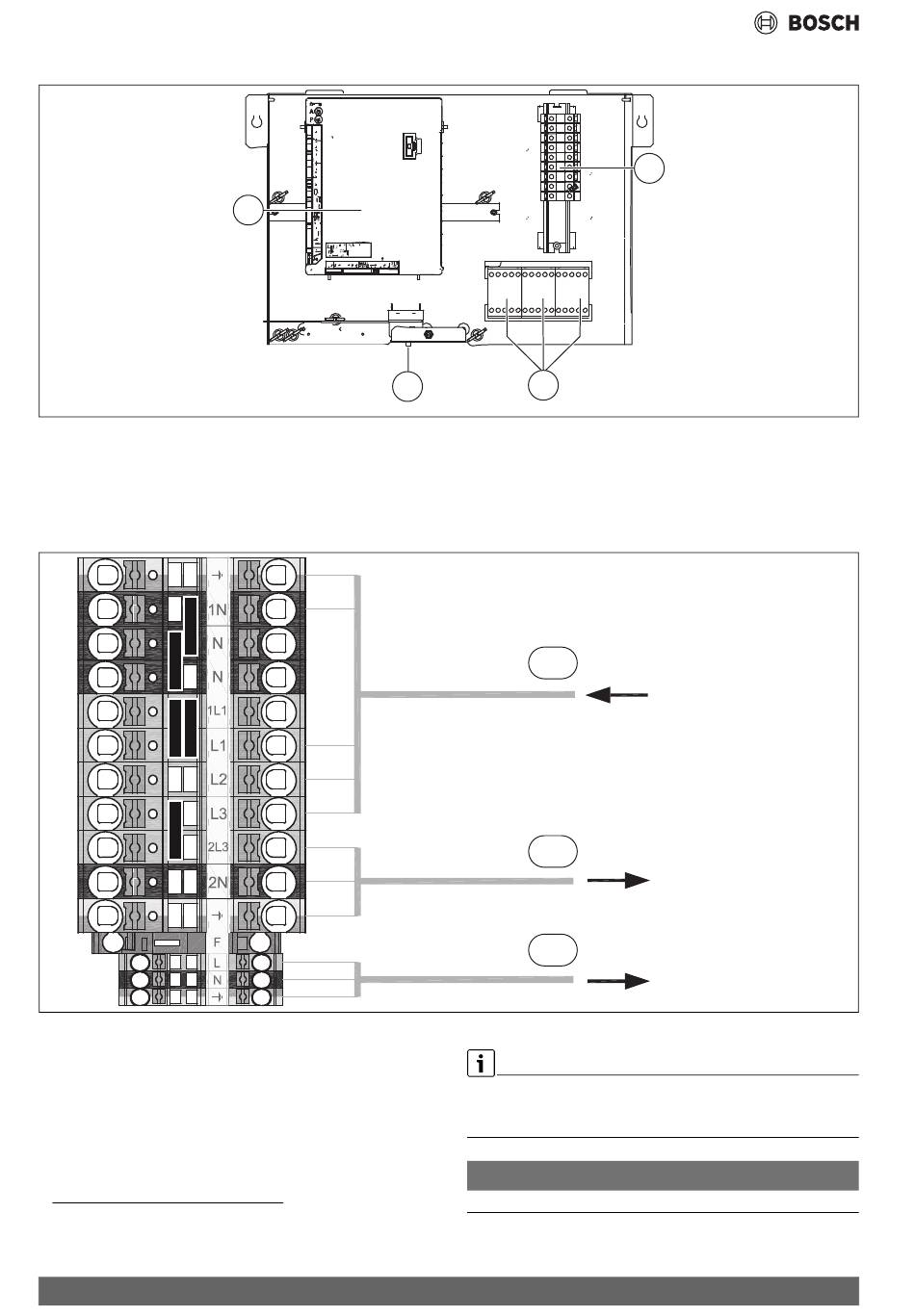

Bild 23 Klemmenkastenanordnung
[1] Anschlussklemmen
[2] Schütze K1, K2, K3 für Elektroheizung
[3] Entriegeln des Überhitzungsschutzes der Elektro-Heizeinsatz
[4] Installationsmodul SEC20
5.8.1

Klemmenbelegung im Klemmenkasten, 9-kW-Elektro-Heizeinsatz 3 N~, Standardeinstellung

Bild 24 Klemmenbelegung im Klemmenkasten
[1] 400 V 3 N~ 16 A, Eingang
[2] 230 V 1 N~, Wärmepumpe 5/7/9
[3] 230 V 1 N~, EMS Plus Zubehör
1) Alternativ können die einphasigen Wärmepumpen eine direkte Netzzuleitung
vom Sicherungskasten erhalten.
18
4
3
1)
2
6 720 810 940-03.2T
1
2
3
Elektro-Heizeinsatz nur bei L1 und L2 während des Wärmepumpenbe-
triebs. Ansonsten benötigt die Wärmepumpe eine separate Spannungs-
versorgung über den Hauptverteiler.
HINWEIS
Der Anschluss mit EVU findet sich in Kapitel 9.1.3 .
