Installation
1
2

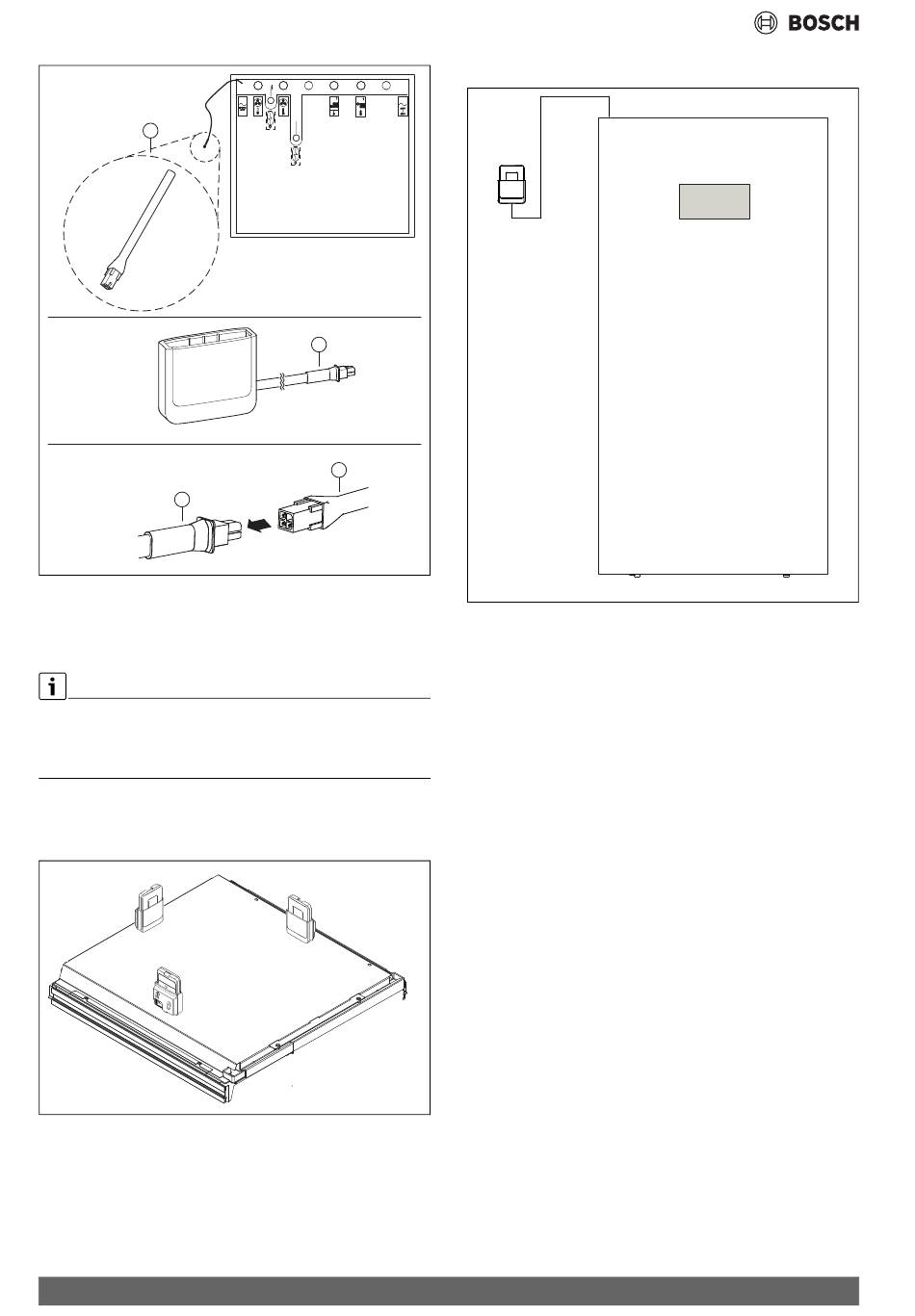

Bild 19 Anschluss des Funkmodul.
▶ Anschlusskabel an der Oberseite der Inneneinheit lokalisieren.
▶ Kabel von der Inneneinheit [1] mit dem Kabel vom Funkmodul [2]
verbinden.
Informationen zum Funkmodul, zur WLAN-Verbindung, zur Verbindungs-
herstellung mit dem Internet und zur Einbindung von Zubehör sind in der
Bosch HomeCom Easy App sowie in der Verpackung des Funkmodul zu
finden.
• Der Halter wird entweder mittels Magnet an der oberen Abdeckung
der Inneneinheit oder an einer Wand neben der Inneneinheit so ange-
bracht, dass ein optimaler Empfang gewährleistet ist.
B
A
Bild 20 Befestigung des Halters an der oberen Abdeckung der Innenein-
heit. Neben dem Halter zeigt die Abbildung auch das im Halter
sitzende Funkmodul
16
2
1
0010049206-001
C
0010049086-001
Wandmontage
Bild 21 Anbringen des Halters an der Wand
Bei Wandmontage des Halters:
1. Stelle in der Nähe der Inneneinheit suchen, an der der Empfang opti-
mal ist.
2. Position der Bohrungen markieren.
3. Montagebohrungen anbringen. Für das Wandmaterial geeigneten
Bohrer verwenden.
4. Halter an der Wand festschrauben.
CS7000i IR/OR AWMB – 6721814990 (2023/03)
