3.14 Installation der verkleidung

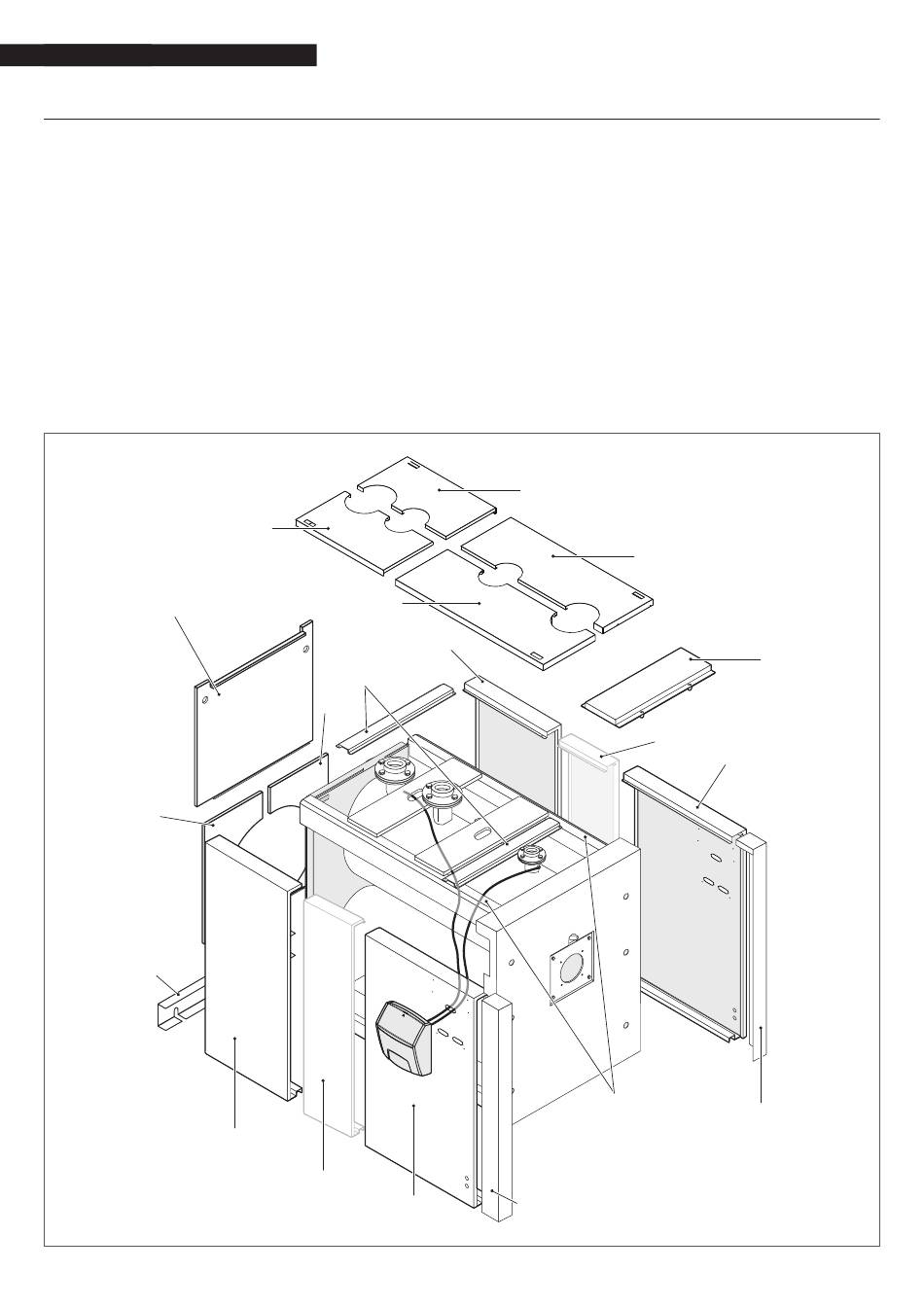

Für die Montage der Verkleidung wie nachfolgend angegeben
vorgehen:
− Öffnen Sie die vorgestanzten Schlitze an der Seitenplatte
(2) bzw. (3) (je nach Installationsseite des Bedienungs-
systems) neben den „ovalen" Kabelführungen der Be-
dienungsblende
− Durchstechen Sie die Membran an den Kabelführungen
der Bedienungsblende, bereiten Sie die elektrischen An-
schlusskabel vor und setzen Sie die Kugeln/Fühler in die
Fühlerhülsen ein
− Befestigen Sie die Bedienungsblende (20) mit den mitge-
lieferten Schrauben an der Kesselplatte
− Rasten Sie die vorderen (2) und (3) und hinteren Seiten-
platten (4) und (5) an Rahmen und oberen Längsträgern
(1) des Kessels ein.
9
11
10
14
16
8
12
4
6
Bei den Modellen 450, 600, 800, 1000, müssen Sie ebenfalls die
Seitenplatten (6) und (7) einrasten.
− Befestigen Sie diese anhand der mitgelieferten Schrau-
ben an den oberen Querträgern (8)
− Montieren Sie die obere Rückwand (9), die untere rück-
seitige Leiste (10) und anschließend die unteren Rück-
wände (11) und (12). Bringen Sie dann die obere Front-
platte (13)
− Montieren Sie die Deckplatten (14), (15), (16) und (17)
− Für die Modelle kleinerer Größe sind die besagten Ver-
kleidungen auf 2 beschränkt, eine für die Abdeckung der
rechten Seite und eine für die Abdeckung der linken Seite
− Bringen Sie schließlich auch die vorderen Seitenplatten
(18) und (19) an.
