8) Verbinden Sie die Schlitten mit dem Stahlseil
a) Richten Sie die Schlitten auf beiden Säulenseiten ca. 800mm über dem Bodenniveau aus
b) Versichern Sie sich, dass die Sicherheitsrasten an beiden Säulenseiten eingerastet sind bevor Sie mit
der Montage der Stahlseile beginnen
c) Die Schlitten müssen auf gleicher Höhe vom Boden entfernt sein bevor Sie fortfahren
d) Ziehen Sie die Stahlseile wie in der folgenden Abbildung dargestellt ein
e) Die Stahlseile sind auf beiden Säulenseiten „straff" einzustellen. Dabei ist darauf zu achten, dass beim
späteren Probelauf das Einrastgeräusch der Sicherheitsriegel auf beiden Seiten synchron zu hören ist.
Sollte dies nicht der Fall sein müssen die Stahlseile bzw. ein Stahlseil nachgespannt werden.
f) Die Seile sind stets gegen unbeabsichtigtes lösen zu sichern (kontern) und einzuölen, um eine lange
Lebensdauer zu gewährleisten

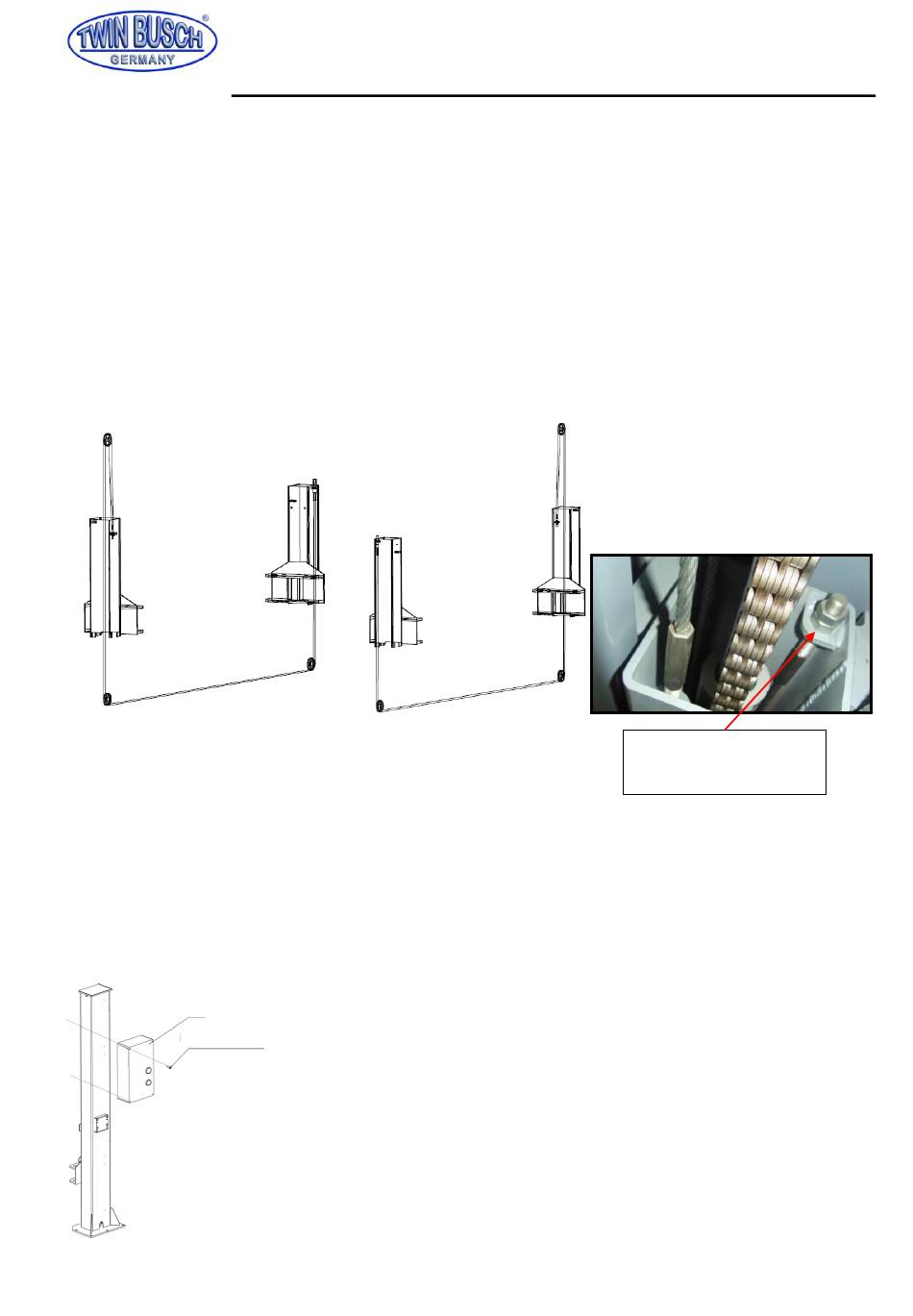

Abbildung 6: Montage der Stahlseile
Achtung: Nach dem Einstellen der Stahlseilspannung sind auf beiden Säulenseiten die Einstellmuttern mit
einer weiteren Mutter zu kontern!
9) Montieren Sie die Bedieneinheit bzw. den Schaltkasten
a) Montieren Sie die Bedieneinheit an der Hauptsäule
b) Verbinden Sie die Stromversorgung mit der Bedieneinheit, wie in folgender Abbildung dargestellt
Bedieneinheit
M5x10
Handbuch 2-Säulenhebebühne TW 236 M
Gewinde zum Einstellen
der Stahlseilspannung
Seite | 9
