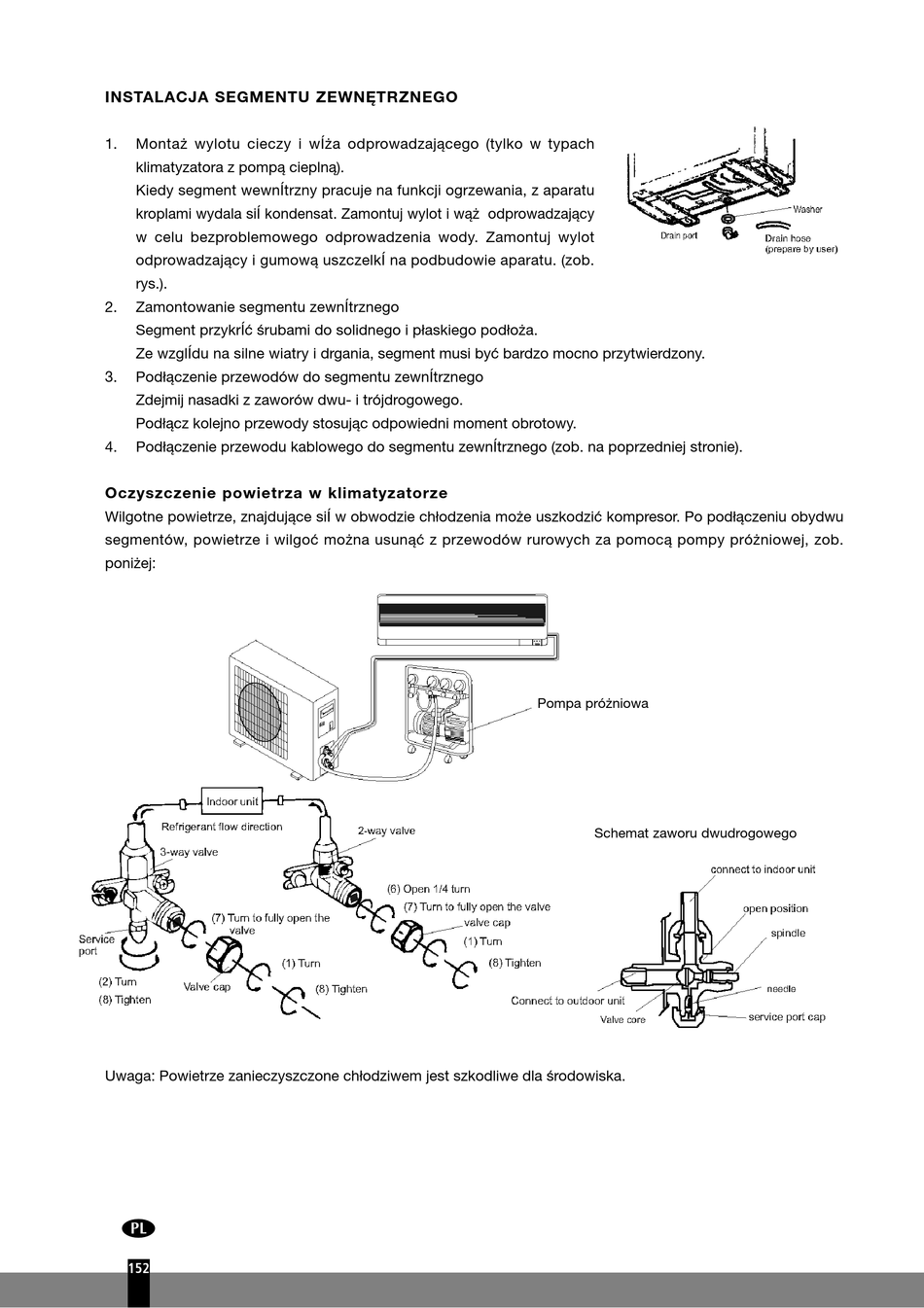

INSTALACJA SEGMENTU ZEWNE ˛TRZNEGO
1. Montaż wylotu cieczy i wÍża odprowadzającego (tylko w typach
klimatyzatora z pompą cieplną).
Kiedy segment wewnÍtrzny pracuje na funkcji ogrzewania, z aparatu
kroplami wydala siÍ kondensat. Zamontuj wylot i wąż odprowadzający
w celu bezproblemowego odprowadzenia wody. Zamontuj wylot
odprowadzający i gumową uszczelkÍ na podbudowie aparatu. (zob.
rys.).
2. Zamontowanie segmentu zewnÍtrznego
Segment przykrÍć śrubami do solidnego i płaskiego podłoża.
Ze wzglÍdu na silne wiatry i drgania, segment musi być bardzo mocno przytwierdzony.
3. Podłączenie przewodów do segmentu zewnÍtrznego
Zdejmij nasadki z zaworów dwu- i trójdrogowego.
Podłącz kolejno przewody stosując odpowiedni moment obrotowy.
4. Podłączenie przewodu kablowego do segmentu zewnÍtrznego (zob. na poprzedniej stronie).
Oczyszczenie powietrza w klimatyzatorze
Wilgotne powietrze, znajdujące siÍ w obwodzie chłodzenia może uszkodzić kompresor. Po podłączeniu obydwu
segmentów, powietrze i wilgoć można usunąć z przewodów rurowych za pomocą pompy próżniowej, zob.
poniżej:
Uwaga: Powietrze zanieczyszczone chłodziwem jest szkodliwe dla środowiska.
:
152
Pompa próżniowa
Schemat zaworu dwudrogowego
