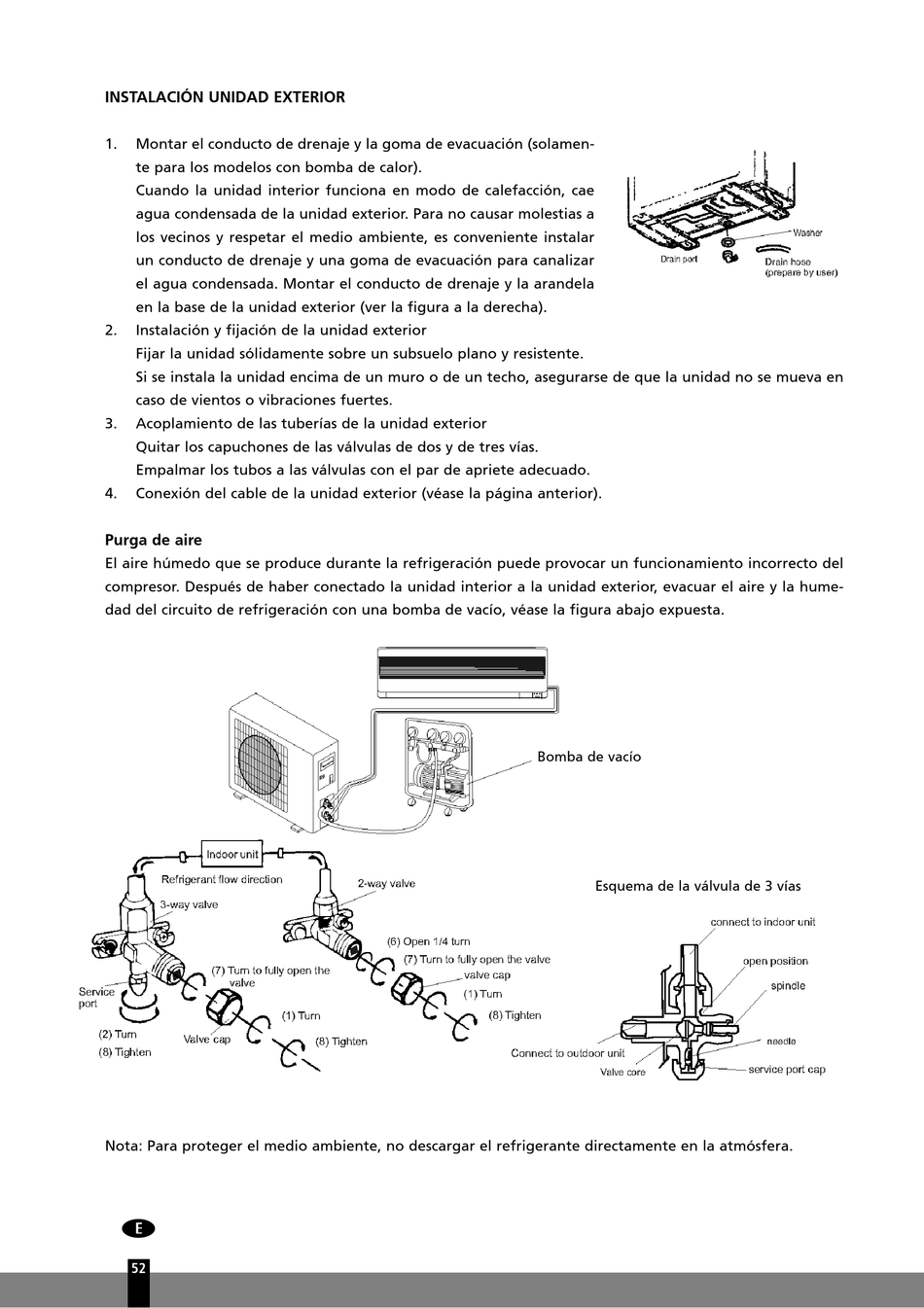

INSTALACIÓN UNIDAD EXTERIOR
1. Montar el conducto de drenaje y la goma de evacuación (solamen-
te para los modelos con bomba de calor).
Cuando la unidad interior funciona en modo de calefacción, cae
agua condensada de la unidad exterior. Para no causar molestias a
los vecinos y respetar el medio ambiente, es conveniente instalar
un conducto de drenaje y una goma de evacuación para canalizar
el agua condensada. Montar el conducto de drenaje y la arandela
en la base de la unidad exterior (ver la figura a la derecha).
2. Instalación y fijación de la unidad exterior
Fijar la unidad sólidamente sobre un subsuelo plano y resistente.
Si se instala la unidad encima de un muro o de un techo, asegurarse de que la unidad no se mueva en
caso de vientos o vibraciones fuertes.
3. Acoplamiento de las tuberías de la unidad exterior
Quitar los capuchones de las válvulas de dos y de tres vías.
Empalmar los tubos a las válvulas con el par de apriete adecuado.
4. Conexión del cable de la unidad exterior (véase la página anterior).
Purga de aire
El aire húmedo que se produce durante la refrigeración puede provocar un funcionamiento incorrecto del
compresor. Después de haber conectado la unidad interior a la unidad exterior, evacuar el aire y la hume-
dad del circuito de refrigeración con una bomba de vacío, véase la figura abajo expuesta.
Nota: Para proteger el medio ambiente, no descargar el refrigerante directamente en la atmósfera.
5
52
Bomba de vacío
Esquema de la válvula de 3 vías
