Permobil F5 Corpus
Manuelle Einstellungseinheit der Rückenlehne
Für diese Arbeit braucht man folgendes Werkzeug:
• 1 St. Innensechskantschlüssel 5 mm.
• 1 St. Innensechskantschlüssel 8 mm
L
WARNUNG!
Rückenlehne während der Demontage/Montage nicht belasten. Gefahr von Quetschverletzungen.
Ausbau
1. Hauptschalter am Steuerpult ausschalten.
2. Die UniTrack-Schiene an der linken Seite vom Sitz abnehmen. Siehe 89.
3. Rückenlehne bei der Demontage der manuellen Einstelleinheit gut festhalten. Sicherungsring von der hinteren
Halterung der Einstellungseinheit entfernen. Siehe Abbildung. 165. Wenn die hintere Halterung entfernt ist, kann
die Rückenlehne nach vorn gekippt werden und auf dem Sitzpolster liegen.
4. Vordere Halterung der Sperrvorrichtung abmontieren, die mit einer Schraube montiert ist. Siehe Abbildung. 165.
Einbau
1. Das vordere Ende der Einstellungseinheit mit Hilfe der Sperrvorrichtung montieren. Siehe Abbildung. 165.
2. Das hintere Ende der Einstellungseinheit mit Hilfe des Sicherungsrings fixieren. Siehe Abbildung. 165.
3. Die UniTrack-Schiene an der linken Seite vom Sitz anbringen. Siehe UniTrack-Schienen, Seite 89.

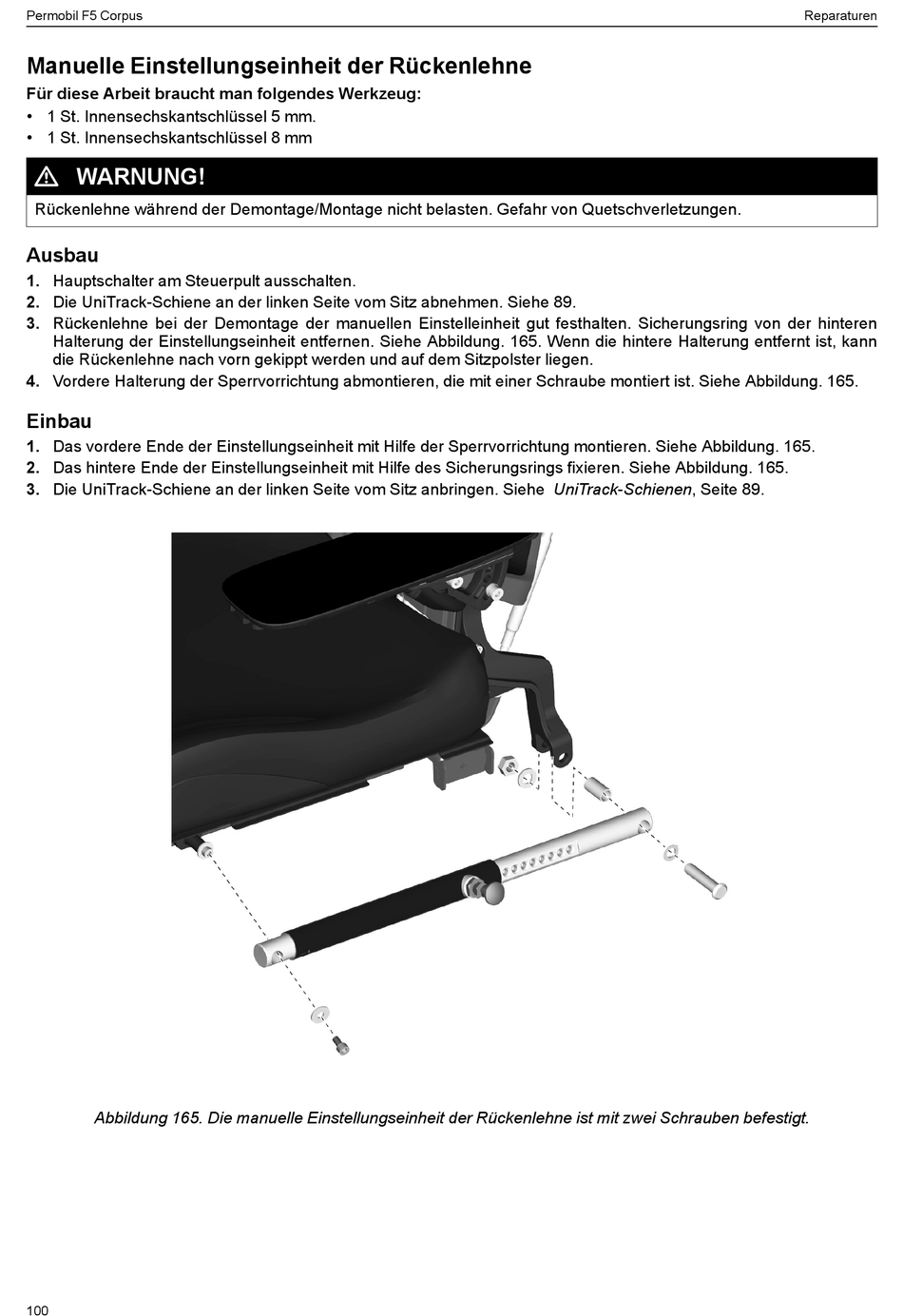

Abbildung 165. Die manuelle Einstellungseinheit der Rückenlehne ist mit zwei Schrauben befestigt.
100
Reparaturen
