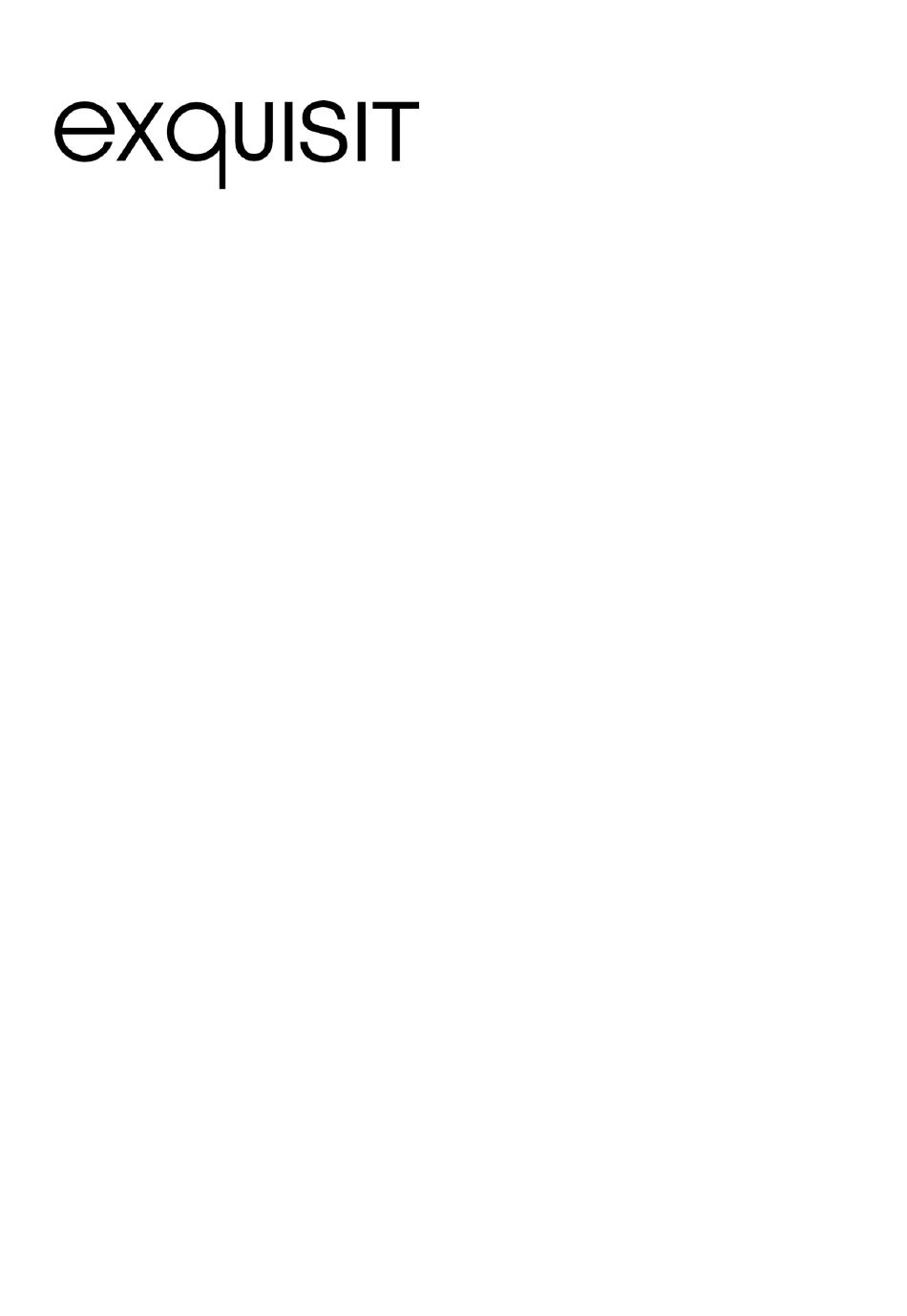

Bedienungsanleitung
Geschirrspüler
EGSP 1312 E
Voll-Integrierbar
Sehr geehrte Kundin, sehr geehrter Kunde
Wir danken Ihnen für den Kauf unseres Geschirrspülers. Sie haben gut gewählt. Ihr
Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Quali-
tätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort
verbindet – wie andere Exquisit-Geräte auch, die zur vollen Zufriedenheit ihrer Besit-
zer in ganz Europa im Einsatz stehen.
EGSP1312E
Version E1.0 DE 04/2013
Seite 1 von 46
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für exquisit EGSP 1312 E
Inhaltszusammenfassung für exquisit EGSP 1312 E
- Seite 1 Sehr geehrte Kundin, sehr geehrter Kunde Wir danken Ihnen für den Kauf unseres Geschirrspülers. Sie haben gut gewählt. Ihr Exquisit-Gerät wurde für den Einsatz im privaten Haushalt gebaut und ist ein Quali- tätserzeugnis, das höchste technische Ansprüche mit praxisgerechtem Bedienkomfort verbindet –...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ....................3 Ihr Beitrag zum Umweltschutz ............... 3 Wichtige Gebrauchs- und Sicherheitshinweise........4 Sicherheitshinweise ................... 4 Erklärung der Sicherheitshinweise ............4 Allgemeine Sicherheitshinweise ..............4 Sicherheit von Kindern ................5 Bestimmungsgemässe Verwendung ............. 5 Gerät auspacken ..................6 Lieferumfang .................... -
Seite 3: Einleitung
12.1 Transport ....................38 Tipps zur Fehlerbehebung ..............38 13.1 Fehlermeldungen ..................41 Kundendienst ..................41 Allgemeine Garantiebedingungen ............43 15.1 Technische Daten ..................45 15.2 CE-Konformitätserklärung................ 45 Produktdatenblatt für Geschirrspüler ..........46 1 Einleitung Dieses Gerät entspricht den geltenden EG-Sicherheitsbestimmungen in Bezug auf elektrische Apparate. -
Seite 4: Wichtige Gebrauchs- Und Sicherheitshinweise
Die Entsorgung muss nach den jeweils örtlich gültigen Bestimmungen vorgenommen werden. Für weitere Informationen wenden Sie sich an Ihre örtliche Behörde oder Entsorgungsfirma. Machen Sie ausgediente Altgeräte vor der Entsorgung unbrauchbar: Kinder können Gefahren, die im Umgang mit Haushaltsgeräten liegen, oft nicht er- kennen. -
Seite 5: Sicherheit Von Kindern
Ziehen Sie im Notfall sofort den Stecker aus der Steckdose. Ziehen Sie den Stecker nicht am Kabel aus der Steckdose. Ziehen Sie vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der Steck- dose. Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den Lieferanten, Fachhändler oder Kundendienst ersetzt werden. -
Seite 6: Gerät Auspacken
5 Gerät auspacken Die Verpackung muss unbeschädigt sein. Überprüfen Sie den Geschirrspüler auf Transportschäden. Ein beschädigtes Gerät darf auf keinen Fall in Betrieb genommen werden. Wenden Sie sich im Schadensfall an den Lieferanten. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Entfer- nen Sie alle Klebebänder auf der rechten und linken Seite der Gerätetür. -
Seite 7: Installation
Ausgleichschienen (21) werden eingesetzt, wenn zwischen der Bedienblende und der Möbel Tür ein Spaltentsteht. (Siehe Abbildung unten) 7 Installation 7.1 Aufstellen VORSICHT Um einen unkontrollierten Wasseraustritt zu vermeiden, sollten sie nach Be- nutzung des Geschirrspülers den Wasserhahn zudrehen. WARNUNG Das Gerät darf während der Installation nicht angeschlossen sein. Der Einbau und Anschluss muss von qualifizierten Fachkräften vorgenommen wer- den. - Seite 8 Abb. 1 90 ° 90 ° 820m m 580m m Zufuhr für Kabel und Schläuche Platz zwischen Schrank + Fussboden 600 m m Abb. 2 Minimum Abstand bei geöffneter Tür Dekorplatte – Abmessungen und Installation Installation der Dekorplatte sollte wie in Abb. 3 vorgenommen werden. EGSP1312E Version E1.0 DE 04/2013 Seite 8 von 46...
- Seite 9 Abb. 3 Montage der Möbeltür EGSP1312E Version E1.0 DE 04/2013 Seite 9 von 46...
- Seite 10 Die Haltebolzen und die Montageplatte mit den 4 Schrauben (Abb.3) an der Dekor- platte befestigen. Nun die Dekorplatte erst von oben mit den Haltebolzen einhängen und die Montageplatte an den Schlitzen (Abb. 4a) einrasten. Nach Positionierung der Dekorplatte diese mit Schrauben und Stiften an der Aussentür des Gerätes festma- chen (Abb.
-
Seite 11: Wasseranschluss Kaltwasser
Einstellung der Türfeder Die Türfedern werden Werkseitig für die Spannung der Aussentür eingestellt. Nach anbringen der Dekorplatte kann eine leichte Neueinstellung notwendig sein. Die Tür ist korrekt eingestellt, wenn die geöffnete Tür horizontal bleibt und sich durch leichten Druck schliesst. Abb. - Seite 12 Anbringen des Abflussschlauches Den Schlauch in den Abfluss einführen, mind. Durchmesser 4 cm oder in das Spülbe- cken halten. Hierzu kann man das Plastikteil (Abb. 6) benutzen. Dieses Plastikteil muss fest an der Wand montiert werden um Bewegungen des Schlauches zu vermei- den.
- Seite 13 Schlauchverlängerung Wenn Sie eine Schlauchverlängerung benötigen, sollten Sie einen ähnlichen Ablauf- schlauch verwenden. Er darf nicht länger als 4 m sein, sonst könnte die Reinigungs- kraft des Geschirrspülers beeinflusst werden. Installationsschritte Abb. 7 Befestigen Sie die Blende mit den beigefügten Klammern an der äußeren Spülmaschinentür.
-
Seite 14: Gerät Am Stromnetz Anschließen
Das Antikondensband der Arbeitsplatte anbringen Das Gerät in die unterbau Nische schieben (Abb. 7/5). Nivellieren Die Gerätetür öffnen und auf der Tür eine Wasserwaage legen und prüfen ob das Gerät gerade steht. Mit den drei verstellbaren Füssen das Gerät solange ausnivelieren, bis es ge- rade steht. -
Seite 15: Inbetriebnahme
WICHTIG Rufen Sie einen Elektrofachmann, wenn der Stecker nicht in die Steckdose passt. Benutzen Sie kein Verlängerungskabel mit Adapterstecker für dieses Gerät. Auf gar keinen Fall den Erdleiter aus dem Netzkabel herausschneiden. Nachdem Sie geprüft haben, ob Spannung und Frequenzwerte Ihrer Stromversorgung mit der auf dem Geräteschild übereinstimmen, und ob die Stromversorgung für die auf dem Geräteschild angegebene maximale Spannung ausgelegt ist, können Sie den Netzstecker mit einer einwandfrei geerdeten Steckdose verbinden. - Seite 16 Konzentriertes Reinigungsmittel Je nach ihrer chemischen Zusammensetzung kann man Geschirrspülmittel in zwei Grundarten aufteilen: Herkömmliche alkalihaltige Reinigungsmittel mit ätzenden Bestandteilen Schwach alkalihaltige Reinigungsmittel mit natürlichen Enzymen Die Verwendung von “normalen” Spülprogrammen in Verbindung mit konzentrierten Reinigungsmitteln reduziert die Umweltverschmutzung und ist gut für Ihr Geschirr, da diese Spülprogramme speziell auf die schmutz lösenden Eigenschaften der Enzyme solcher konzentrierten Reinigungsmittel abgestimmt sind.
-
Seite 17: Wasserenthärter
VORSICHT Alle Reinigungsmittel an einem sicheren Ort, außer Reichweite von Kin- dern halten. Das Reinigungsmittel immer erst kurz vor dem Starten des Geschirrspülers in den Behälter geben. 8.3 Wasserenthärter Der Wasserenthärter muss mithilfe der Wahlscheibe für Wasserhärte manuell einge- stellt werden. Der Wasserenthärter dient zum Entfernen von Mineralien und Salzen aus dem Wasser, die das Gerät beschädigen oder eine unerwünschte Wirkung auf das Geschirr haben können. -
Seite 18: Einfüllen Des Salzes In Den Wasserenthärter
Die Wasserhärte ist je nach Wohngebiet unterschiedlich. Wenn hartes Wasser im Ge- schirrspüler benutzt wird, bilden sich Flecken und Ablagerungen auf Geschirr und Be- steck. Das Gerät verfügt über einen speziellen Wasserenthärter, der ein spezielles Regene- riersalz zum Entfernen von Kalk und Mineralien aus dem Wasser enthält. 8.5 Einfüllen des Salzes in den Wasserenthärter Verwenden Sie immer nur spezielles Salz für Geschirrspüler Der Salzbehälter befindet sich in der Nähe des unteren Geschirrkorbes und wird fol-... -
Seite 19: Klarspüler Einfüllen
Hinweis: Den Salzbehälter erst mit Salz füllen, wenn die Kontrollleuchte an ist (modellabhän- gig). Die Kontrollleuchte leuchtet nur auf, wenn der Salzbehälter leer ist. Um verschüttet Salzkörnchen zu beseitigen, einen kurz Spülgang ohne Geschirr lau- fen lassen. 8.6 Klarspüler einfüllen Der Klarspüler wird automatisch im letzten Spülgang hinzugefügt und sorgt dafür, dass das Geschirr flecken- und streifenfrei trocknet. - Seite 20 Klarspülbehälter 1. Zum Öffnen des Behälters, die Kappe auf den Pfeil "open” (links) drehen und herausheben. 2. Den Klarspüler einfüllen, aber nicht überfüllen. 3. Die Kappe wieder anhand des “open” Pfeils richtig aufsetzen und zudrehen (Pfeil rechts). Der Klarspüler wird während des letzten Nachspülgangs eingelassen und verhindert, dass sich Wassertropfen auf Ihrem Geschirr bilden, die Flecken und Streifen hinter- lassen können.
- Seite 21 (Siehe auch Test EN50242 Punkt: 9.4) Einstellhebel Klarspüler Hinweis: Erhöhen Sie die Dosis, sobald Sie nach einem Spülprogramm Wassertropfen oder Kalkflecken auf dem Geschirr entdecken. Reduzieren Sie die Dosis, wenn Sie weißli- che Streifen auf dem Geschirr oder eine milchige Schicht auf Gläsern und Messern entdecken.
-
Seite 22: Geschirrspülmittel Einfüllen
Richtige Verwendung des Spülmittels Verwenden Sie nur Reiniger für Haushaltsgeschirrspüler Sie können handelsübliche Tabs, pulverförmige oder flüssige Reiniger verwen- den. Beachten Sie bei der Dosierung des Geschirrspülmittels, die Hinweise auf der Verpackung. Füllen Sie das Geschirrspülmittel in die Kammern des Geschirrspülmittelbehäl- ters ... -
Seite 23: Betrieb
9 Betrieb 9.1 Modell mit elektronischem Aquastopp Aquastopp ist eine Vorrichtung, die eine Überflutung im Falle einer Undichtigkeit des Gerätes verhindert. Nach Auslösung des Aquastopp-Systems muss man einen Fachmann mit der Suche und der Reparatur des Fehlers beauftragen. Bei den Gerä- ten mit Aquastopp enthält der Wasserzulaufschlauch ein Magnetventil. -
Seite 24: Funktionen Des Geschirrspülers
9.3 Funktionen des Geschirrspülers 1.Oberer Geschirrkorb 7. Tassenablage 2 Sprüharme 8 Besteckkorb 3 Unterer Geschirrkorb 9 Grobfilter 4 Wasserenthärter 10 Klarspülbehälter 5 .Hauptfilter 11 Anschluss des Wasserablaufschlauchs 6. Spülmittelbehälter 12 Anschluss des Wassereinlaufschlauchs 13 Netzkabel EGSP1312E Version E1.0 DE 04/2013 Seite 24 von 46... -
Seite 25: Liste Der Programme
9.4 Liste der Programme Programm Beschreibung Arbeitsgänge Spülmit- Klar- Laufzeit Ener- Was- des Programms tel Vor- spül- [ca. giever- server- spülen / mittel min] brauch brauch Hauptpro [Kwh] pro- gramm Auto Automatisches Vorspülen 5/25g 120-160 1.1-1.4 11-14.5 Spülprogramm, (40°C) für stark ver- schmutztes, nor- Spülen (50- malverschmutztes... -
Seite 26: Beladen Der Geschirrkörbe
Kurzspül- Für leicht ver- Spülen (40°C), 0.50 11.0 programm schmutztes Ge- 2x Nachspülen schirr, wie z.B. (40°C) Gläser, Kristall und Porzellan. * Achtung bei diesem „Kurzprogramm“ “ erfolgt keine Trocknung Hinweis *EN50242: Das Programm mit dieser Kennung ist das Testprogram. Die Informatio- nen für den Vergleichbarkeitstest sind übereinstimmend mit dem EN 50424 wie folgt durchgeführt worden: Maßgedecke : 12... - Seite 27 Beladen des Oberkorbes Der obere Geschirrkorb dient zum Einlegen empfindlicherer und leichterer Geschirrtei- le, wie z. B. Gläser, Kaffee- und Teetassen sowie Untertassen, Teller, kleine Schüs- seln und flache Pfannen (sofern sie nicht zu schmutzig sind). Legen Sie die Geschirrteile so ein, dass sie sich durch den Wasserstrahl nicht bewe- gen können.
- Seite 28 Beladen des Unterkorbes Wir empfehlen, dass Sie große Teile, die schwierig zu reinigen sind, in den unteren Geschirrkorb legen: Töpfe, Pfannen, Deckel, Servierplatten und Schüsseln, wie unten gezeigt, einlegen. Servierplatten und Deckel sollten auf der Seite eingelegt werden, damit sie die Dre- hung der Sprüharme nicht behindern.
- Seite 29 Klappbare Ablagespitzen Um Platz für Töpfe und Pfannen zu schaffen, können die Ablagespitzen nach unten geklappt werden. Besteckkorb Besteck sollte in den speziellen Besteckkorb mit den Griffen nach unten gelegt wer- den: Wenn die Geschirrablage über seitliche Körbe verfügt, dann sollten Löffel in die dafür vorgesehenen Öffnungen einzeln eingesteckt werden.
- Seite 30 WICHTIG Aufrecht eingesteckte Messer mit langen, spitzen Schneiden stellen eine po- tenzielle Gefahr dar! Lange und/oder scharfe Besteckteile, wie z.B. Tranchiermesser müssen waagerecht im Ober Korb eingelegt werden. Manche Teile sind nicht Geschirrspüler geeignet. Ungeeignet Besteck mit Holz-, Horn- oder Perlmuttgriffen ...
- Seite 31 Beladen von Besteck und Geschirr Vor dem Beladen der Geschirrkörbe sollten Sie: Große Speisereste entfernen Eingebranntes Fett in Pfannen einweichen Beim Beladen von Geschirr und Besteck bitte folgendes beachten: Geschirr und Besteck darf nicht die Drehung der Sprüharme behindern. ...
-
Seite 32: Gerät Einschalten
10 Gerät einschalten 10.1 Starten eines Spülprogramms Den unteren und oberen Geschirrkorb herausziehen, mit Geschirr beladen und wieder zurückschieben. Es wird empfohlen, dass zunächst der untere und dann erst der obere Geschirrkorb beladen werden (siehe Abschnitt „Beladen des Ge- schirrspülers“. -
Seite 33: Vergessen Ein Geschirrteil Einzulegen
10.3 Vergessen ein Geschirrteil einzulegen Ein vergessenes Geschirrteil kann eingelegt werden, solange sich der Spülmittelbe- hälter noch nicht geöffnet hat. Öffnen Sie die Tür ein wenig, um den Spülvorgang zu stoppen. Wenn sich die Sprüharme nicht mehr bewegen, können Sie die Tür vollständig öffnen. Legen Sie die vergessenen Geschirrteile ein. - Seite 34 1 Hauptfilter Speisereste und Verunreinigungen, die dieses Filter abfängt, werden mit dem Wasserstrahl des unteren Sprüharms aufgeweicht bzw. zerkleinert und durch das Abflussrohr ausgespült. 2 Grobfilter Dieser Filter fängt größere Speisereste auf (Knochen, Glassplitter, Kerne), damit die Abfluss- öffnung nicht verstopfen kann. 3 Feinfilter Der Feinfilter hält kleine Speisereste zurück, damit diese nicht während des Spülvorgangs wieder auf das Geschirr gespült werden können.
- Seite 35 Schritt 3: Feinfilter anheben Hinweis: Bei Schritt 1 bis Schritt 3 wird das Filtersystem entfernt. Bitte gehen Sie zum Zusammensetzen in umgekehrter Reihenfolge vor. Filterzusammenbau Für optimale Leistung und Spülresultate muss der Filteraufbau gereinigt werden. Der Filter entfernt Speisereste aus dem Spülwasser und ermöglicht ein Umwälzen des Wassers während des Spülprogramms.
-
Seite 36: Reinigung Des Geschirrspülers
11.2 Reinigung des Geschirrspülers Das Bedienfeld kann mit einem angefeuchteten Tuch gereinigt werden. Zum Säubern des Gehäuses, ein geeignetes Reinigungsmittel verwenden. Niemals scharfe Gegenstände, Scheuerschwämme oder aggressive Reiniger benut- zen. Nach jedem Spülvorgang die Wasserzufuhr zudrehen und die Tür leicht geöffnet las- sen, damit Feuchtigkeit und Gerüche einweichen können. -
Seite 37: Schutz Vor Einfrieren
11.3 Schutz vor Einfrieren Wenn Ihr Geschirrspüler im Winter an einem unbeheizten Ort steht, dann sollten Sie den Kundendienst um Folgendes bitten: Abklemmen der Stromzufuhr zum Geschirrspüler. Zudrehen der Wasserversorgung und Abklemmen des Zufuhrschlauchs vom Einlass- ventil. Wasser aus dem Zufuhrschlauch und dem Einlassventil auslaufen lassen. (Einen Topf zum Auffangen des Wassers unterstellen) Den Zufuhrschlauch wieder am Einlassventil anschließen. -
Seite 38: Transport
Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen. In diesem Fall muss das Restwasser aus dem Schlauch in einer Schüssel oder in einem geeigneten Behälter ausserhalb des Beckens aufgefangen werden. - Seite 39 Schaumbildung Ungeeignetes Spülmit- In diesem Fall den Geschirrspüler öffnen tel. und den Schaum verdampfen lassen. Ca. 4 Liter kaltes Wasser hinein geben. Den Geschirrspüler schliessen, das Wasser durch Drehen des Wahlschal- ters auf einen Entleerungszyklus auslau- fen lassen. Falls erforderlich den Vor- gang wiederholen.
- Seite 40 Bevor Sie den Kundendienst anrufen Fehler Mögliche Ursache Fehlerbeseitigung Glas ist blind Kombination aus Bei weichem Wasser weniger Spülmittel ver- weichem Wasser wenden und das kürzeste Programm einstel- und zu viel Spülmit- len. Gelber oder Tee- oder Kaffee- Mit einer Lösung aus ½ Tasse Bleiche und 3 brauner Film flecken Tassen warmen Wasser versuchen die Fle-...
-
Seite 41: Fehlermeldungen
tropft oder Klarspüler. überfüllen. Übergelaufener Klarspüler kann zum Schäumen und Überfluten führen. Über- Geschirrspüler war schüsse mit einem feuchten Tuch abwischen. nicht nivelliert. Darauf achten, dass der Geschirrspüler gera- de steht. 13.1 Fehlermeldungen Codes Bedeutung Mögliche Ursache Längere Einlassdauer Wasserhahn ist nicht aufgedreht o- der Wasserdruck ist zu gering Wasseranschlusshahn (WAS) ist verkalkt. - Seite 42 Geben Sie beim Anruf unbedingt an: - Vollständige Anschrift und Telefon- Nr. - Seriennummer und Batch ist auf dem Typenschild. - Fehlerbeschreibung. Zuständige Kundendienstadresse: DEUTSCHLAND ÖSTERREICH und SCHWEIZ EGS GmbH Dieselstrasse 1 33397 Rietberg / DEUTSCHLAND Kundentelefon für Deutschland: 0180 500 39 33 (aus dem deutschen Festnetz 0.14 Euro/min, Mobilnetz abweichend, anbieterabhängig) Kundentelefon für die Schweiz: +41 (0)31 951 47 45...
-
Seite 43: Allgemeine Garantiebedingungen
15 Allgemeine Garantiebedingungen Garantiebedingungen Als Käufer eines Exquisit – Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garan- tie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während den ersten 6 Monaten werden Mängel am Gerät unentgeltlich beseitigt, Voraussetzung ist,... - Seite 44 Geltungsbereich Unsere Garantie gilt für Geräte, die in einem EU-Land oder CH erworben wurden und die in der Bundesrepublik Deutschland, der Schweiz oder Österreich in Betrieb sind. Für Geräte, die in einem EU-Land oder in der Schweiz erworben und in ein anderes EU-Land gebracht wurden, werden Leistungen im Rahmen der jeweils landesüblichen Garantiebedingungen erbracht.
-
Seite 45: Technische Daten
15.1 Technische Daten Höhe [mm] Breite [mm] Tiefe (mit Anschlüssen) [mm] Gewicht (leer) [kg] Leistungsaufnahme [W] 1930 Netzspannung/Frequenz [V/Hz] 220-240 / 50 Absicherung [A] Zulauftemperatur max. [C°] Ablaufhöhe max. [mm] 1000 0.4-1.0bar – 0.04-1 Mpa Wasserdruck (Fliessdruck) EAN Nr. [Farbe] 4016572015805 Weitere Produktdaten finden Sie am Ende der Bedienungsanleitung im EU- Produktdatenblatt. -
Seite 46: Produktdatenblatt Für Geschirrspüler
16 Produktdatenblatt für Geschirrspüler Delegierte Verordnung (EU) 1059/2010 Marke Exquisit Modell EGSP 1312 E Nennkapazität in Standardgedecken Energieeffizienzklasse ¹) Jährlicher Energieverbrauch ²) kW/Jahr Energieverbrauch des Standardreinigungszyklus 1.02 kW/h Leistungsaufnahme im Aus Zustand Leistungsaufnahme im unausgeschalteten Zustand 0.75 Jährlicher Wasserverbrauch ³)
