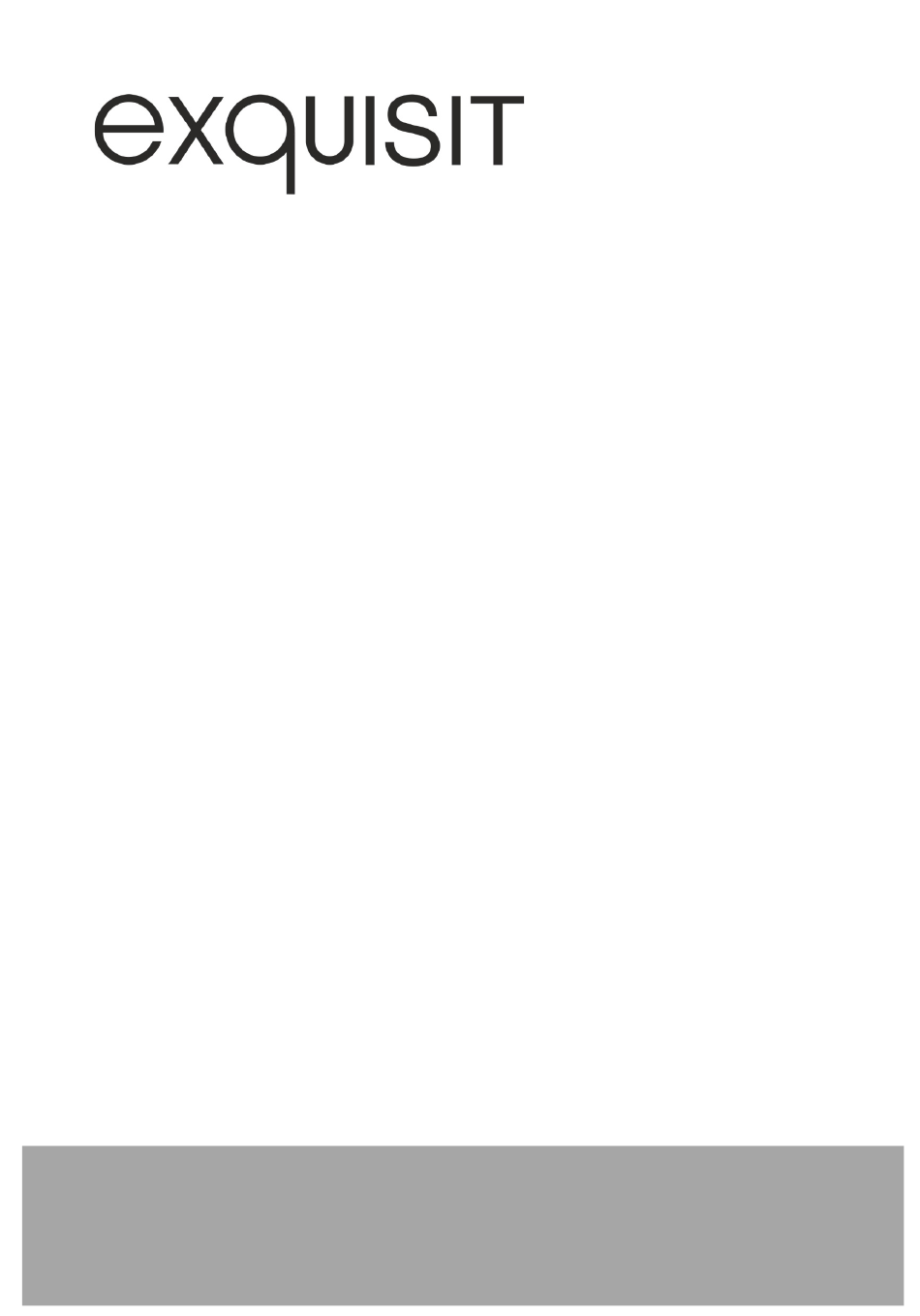

- Seite 1 Einbau-Haushaltsgeschirrspüler EGSP1012-EB-030 inox Teilintegriert Gebrauchsanweisung...
- Seite 2 Inhaltsverzeichnis Zu Ihrer Sicherheit ..................6 Bestimmungsgemäße Verwendung .............. 7 Fehlgebrauch .................... 7 Sicherheit zu bestimmten Personengruppen..........7 Umweltschutz und Energie sparen ..............9 Verpackung umweltgerecht entsorgen ............9 Energie und Wasser einsparen ..............9 Altgerät entsorgen ..................9 Aufstellen und Installieren ................10 Inbetriebnahme ..................11 Wasserhärtegrad einstellen................11 Regeneriersalz einfüllen/auffüllen ...............13...
- Seite 3 Gerät* kennenlernen Lieferumfang Geschirrkorb Besteckkorb bewegliche Besteckablage (rot) Trichter Dampfsperre Gebrauchsanweisung Einbauanleitung Zulaufschlauch montiert Servicekarte Wasserführung Unterer Sprüharm Filtereinheit Reiniger-Behälter Salzbehälter Zulaufanschluss/-schlauch Ablaufschlauch Oberkorb Unterkorb Besteckkorb mit klappbaren Tassenablagen und oberem Sprüharm *) Im Textverlauf wird der Begriff Gerät für Haushalts-Geschirrspüler verwendet. Seite | 3...
- Seite 4 Bedienblende Erklärung Tasten NR. TASTE/ANZEIGE BESCHREIBUNG Ein/Aus Gerät ein-/ausschalten Programmwahl Spülprogramm auswählen, Anzeige des gewählten Programms leuchtet auf. Halbe Beladung (½) Spülprogramm auswählen, um die Hälfte oder weniger als die Hälfte der vollen Gedeckzahl zu spülen. Zusatzfunktion nur möglich mit den Programmen: Intensiv, Power+, ECO, Glas und 90 Min.
- Seite 5 Beladungsplan für Einbau-Haushaltsgeschirrspüler Gemäß der Norm EN60436 wurde das Programm ECO getestet wie folgt: Maßgedecke: 12 Position Oberkorb: untere Position Klarspüler-Einstellung: Maximum Härtegrad: H3 Energieverbrauch im Auszustand: 0,49W Seite | 5...
- Seite 6 Zu Ihrer Sicherheit Alle Sicherheitshinweise in dieser Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen. Erklärung der Sicherheitshinweise GEFAHR bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu schwerwiegenden Verletzungen führt! WARNUNG bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder zu...
- Seite 7 1.1 Bestimmungsgemäße Verwendung Gerät ist für die Verwendung im Haushalt bestimmt. • Gerät eignet sich zum Reinigen von Geschirr. Jede darüber hinaus gehende • Verwendung gilt als nicht bestimmungsgemäß. Gerät nicht anders bedienen als in dieser Gebrauchsanweisung beschrieben, • andernfalls entfällt im Schadensfall der Garantieanspruch. Gerät ist nicht für die Verwendung im Außenbereich bestimmt.
- Seite 8 VORSICHT VERLETZUNGSGEFAHR! Bei aktivierter automatischer Türöffnung (je nach Modell) dürfen sich Kleinkinder nicht im Öffnungsbereich der Gerätetür aufhalten. Im Fall einer Fehlfunktion besteht Verletzungs- gefahr. Restgefahren GEFAHR STROMSCHLAGGEFAHR! Netzstecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten • oder nassen Händen anfassen. Im Notfall sofort den Netzstecker aus der Steckdose ziehen.
- Seite 9 Umweltschutz und Energie sparen Um das neu erworbene Gerät umweltschonend und energiesparend einzusetzen, die Informationen in diesem Kapitel beachten. 2.1 Verpackung umweltgerecht entsorgen Die Verpackung sortenrein entsorgen. Pappe und Karton zum Altpapier und Folien in die Wertstoffsammlung geben. 2.2 Energie und Wasser einsparen Das Beachten der nachfolgenden Hinweise hat positiven Einfluss auf Energie- und Wasserverbrauch und die Lebensdauer des Gerätes.
- Seite 10 Aufstellen und Installieren Gerät vorbereiten Die Verpackung muss unbeschädigt sein. Gerät auf Transportschäden überprüfen. Ein beschädigtes Gerät auf keinen Fall in Betrieb nehmen. Im Schadensfall den Kundendienst kontaktieren. Transportschutz entfernen Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt. Alle Klebe- bänder auf der rechten und linken Seite der Gerätetür sowie Klebebänder und Verpackungsteile aus dem Innenraum des Gerätes entfernen.
- Seite 11 Elektroanschluss Voraussetzung für den elektrischen Anschluss ist eine fachgerecht installierte Schutz- kontakt-Steckdose, mit eigener, ausreichender Absicherung (220-240V~/50 Hz/10A). Die Nutzung eines pulssensitiven Fehlerstrom-Schutzschalters (FI-Schalter) ist empfohlen. GEFAHR STROMSCHLAGGEFAHR! Das Gerät unbedingt vorschriftsmäßig erden. Zu diesem Zweck ist der Stecker des Anschlusskabels mit dem dafür vorgesehenen Kontakt versehen.
- Seite 12 Einstellungen anhand folgender Tabelle vornehmen Werkseinstellung: H3 WASSERHÄRTE Regeneration Salzverbrauc Anzeige alle X ºClar ºmmol/ ºdH ºfH Anzeige/ Display Programmabläuf (gr./Zyklus) 0~0.94 10~2 6~11 7~14 1.0~2.0 12~1 21~3 15~21 2.1~3.0 18-22 31-40 22-28 3.1~4.0 23~3 41~6 29~42 4.1~6.0 35~5 61~9 43~69 6.2~9.8 1°...
- Seite 13 4.2 Regeneriersalz einfüllen/auffüllen Vor der ersten Nutzung des Gerätes Regeneriersalz einfüllen. Beim Einfüllen des Salz- behälters folgendes beachten: Nur speziell für Geschirrspüler hergestellte Regeneriersalze verwenden. Bei Schäden aufgrund der Verwendung von ungeeignetem Salz, lehnt der Hersteller jegliche Haftung ab und die Garantie erlischt. ...
- Seite 14 4.3 Klarspüler Klarspüler verhindert, dass sich Wassertropfen auf dem Geschirr bilden, die Flecken und Streifen hinterlassen können. Klarspüler beschleunigt den Trockenvorgang. Klarspüler einfüllen/auffüllen Klarspüler einfüllen/auffüllen, wenn die Klarspüler Mangelanzeige in der Bedien- blende leuchtet. Bei der Verwendung von Multitabs, die bereits Klarspüler enthalten, die Anzeige ignorieren.
- Seite 15 WARNUNG VERGIFTUNGSGEFAHR! Geschirr-Reiniger an einem sicheren Ort, außer Reichweite von Kindern • aufbewahren. Geschirr-Reiniger immer erst kurz vor dem Starten des Geräts in den Behälter geben. Geschirr-Reiniger für Geschirrspüler ist korrosiv! Kinder fernhalten. • • Pulverförmigen Geschirr-Reiniger nicht einatmen. Geschirr-Reiniger nicht verschlucken. •...
- Seite 16 VORSICHT VERLETZUNGSGEFAHR! • Aufrecht eingesteckte Messer mit langen, spitzen Schneiden, stellen eine potenzielle Gefahr dar! Lange und/oder scharfe Besteckteile, wie z.B. Tranchiermesser • waagerecht im Oberkorb einlegen. Ungeeignetes Geschirr Nicht jedes Geschirr und Besteck eignet sich zur Reinigung im Geschirrspüler. Um Beschädigungen zu vermeiden, sind folgende Hinweise empfehlenswert.
- Seite 17 Oberkorb einstellen auf oberer Position • Oberkorb in der Mitte jeder Seite anheben, bis der Korb in der oberen Position einrastet. Es ist nicht notwendig, die Griffe anzuheben. auf unterer Position • Griffe auf jeder Seite anheben, um den Korb zu entriegeln und in die untere Position abzusenken.
- Seite 18 Täglicher Gebrauch Ein geeignetes Spülprogramm abhängig von Geschirrart und Verschmutzungsgrad gemäß der nachfolgenden Programmtabelle auswählen. 5.1 Programmtabelle PROGRAMM SYMBOL BESCHREIBUNG Intensiv Für stark versc hmutztes Gesc hirr, z.B. Töpfe, Teller, Gläser, Pfannen. Für stärker versc hmutztes Gesc hirr, z.B. Töpfe, Teller, Gläser, Pfannen. Power+ Täglic hes Standardprogramm.
- Seite 19 5.2 Informationen über das eco-Programm Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Das eco-Programm ist auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm. Das eco-Programm wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen. Basis ist die DIN-EN 60436. Die Wasserhärteeinstellung ist für 14dH bzw. 2,5°mmol/l zu wählen.
- Seite 20 Spülprogramm unterbrechen Ein vergessenes Geschirrteil hineinlegen, solange sich der Reiniger-Behälter noch nicht geöffnet hat. 1. Taste „Start/Pause“ drücken, um den Spülzyklus zu unterbrechen. 2. 5 Sekunden warten und dann die Gerätetür öffnen. 3. Vergessene Geschirrteile einstellen. 4. Gerätetür schließen. 5. Start/Pause-Taste drücken und das Gerät startet nach 10 Sekunden das gewählte Programm Ende des Spülprogramms Am Ende eines Spülprogramms ertönt 8 Sekunden lang ein akustisches Signal.
- Seite 21 Reinigung und Pflege Die regelmäßige Reinigung und Pflege des Gerätes wirkt sich nicht nur umweltschonend und energiesparend aus, sondern erhöht auch dessen Lebensdauer. Die beigefügte Kurz- übersicht gibt auf einen Blick wertvolle Tipps. Gerät und Innenraum reinigen Bedienblende, Gummidichtung und Gehäuse mit einem angefeuchteten Tuch reinigen.
- Seite 22 Filter reinigen Das Filtersystem ist wie folgt aufgebaut. Hauptfilter Speisereste und Verunreinigungen, die dieser Filter abfängt, werden mit dem Wasserstrahl des unteren Sprüharms aufgeweicht bzw. zerkleinert und durch das Abflussrohr ausgespült. Grobfilter Grobfilter fängt größere Speisereste auf (Knochen, Glassplitter, Kerne), damit die Abflussöffnung nicht verstopfen kann.
- Seite 23 Gerät außer Betrieb nehmen Reihenfolge der Arbeitsschritte einhalten: 1. Netzstecker ziehen oder Sicherung für die vorgesehene Steckdose ausschalten. 2. Wasserhahn zudrehen. 3. Zulauf- und Ablaufschlauch lösen. 4. Befestigungsschrauben von der Arbeitsplatte lösen, wenn vorhanden. 5. Sockelbrett demontieren, wenn vorhanden. 6. Gerät herausziehen, dabei Schlauch vorsichtig nachziehen. Ablaufen lassen von Restwasser aus dem Schlauch Wenn sich das Spülbecken 1000 mm oder noch höher vom Boden befindet, kann das Restwasser nicht direkt in das Becken laufen.
- Seite 24 Störungen Bevor Sie den Kundendienst anrufen FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Sicherung durchgebrannt oder Sicherungstrennschalter Sicherungen überprüfen. aktiviert. Netzstecker ist nicht Netzstecker in die Steckdose eingesteckt. stecken. Gerät funktioniert nicht Prüfen, ob die Wasserzufuhr Niedriger Wasserdruck. richtig angeschlossen und der Wasserhahn aufgedreht ist. Gerätetür ist nicht richtig Gerätetür schließen.
- Seite 25 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Geräteinnenseiten sind Normale Erscheinung Keine Handlung notwendig nach Spülgang nass Geschirr- und Besteckkorb • Geschirr nicht richtig einräumen, ohne dass Sprüh- angeordnet arme anschlagen (siehe • Drehung der Sprüharme ist Kapitel 4.5 „Geschirr und blockiert Besteck einräumen“) Verstopfte Düsen der Sprüh- Sprüharme reinigen (s.
- Seite 26 FEHLER MÖGLICHE URSACHE FEHLERBESEITIGUNG Gerät mechanisch reinigen Farbige (blau, gelb, Schichtbildung entsteht oder einen Maschinenreiniger braun) schwer bis nicht durch metallische Bestand- verwenden. entfernbare Beläge im teile auf Silbergeschirr oder Geräteinnenraum oder Beläge sind gesundheitlich Aluminiumgeschirr auf Edelstahlgeschirr unbedenklich. Kunststoffteile sind Programm mit höherer Spültemperatur ist zu gering verfärbt...
- Seite 27 Fehlermeldungen CODES / MÖGLICHE URSACHE UND BEDEUTUNG ANZEIGE IN BEHEBUNG PROGRAMMANZEIGE Wasserhahn ist nicht aufgedreht oder Wasserdruck ist zu gering. Wasseranschlusshahn ist verkalkt. Verlängerte Wasser- Installateur zur Prüfung zulaufzeit (E1) beauftragen. Kundendiensteinsatz ist in diesem Fall Kostenpflichtig. Heizelement ist defekt. Spülprogrammtemperatur wird nicht erreicht Kundendienst kontaktieren.
- Seite 28 Technische Daten Technische Daten finden sich auf Typenschild, beigefügter Servicekarte und beiliegendem Produktdatenblatt. Das Produktdatenblatt zu Ihrem Gerät online abrufen: Zugang finden Sie über https://eprel.ec.europa.eu und geben Sie die Modellkennung Ihres Geräts ein, um das Produktdatenblatt abzurufen. Die Modellkennung Ihres Geräts finden Sie auf dem Typschild.
- Seite 29 Ersatzteile / Kundenservice Folgende Ersatzeile sind beim genannten Kundendienst erhältlich (abhängig vom Gerät): Sofern im Gerät verbaut bzw. benötigt sind folgende Ersatzteile für eine Mindestdauer von sieben Jahren nach dem Inverkehrbringen des letzten Exemplars des Modells verfügbar: (1) Motoren, Umwälz- und Ablaufpumpen, Heizkörper und Heizelemente einschließlich Wärmepumpen, Rohrleitungen und dazugehörige Ausrüstung einschließlich Schläuchen, (2) Ventile, Filter und Aquastops, Struktur- und Innenausstattungsteile in...
- Seite 30 Garantiebedingungen Als Käufer eines Exquisit-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine Garantie zu den folgenden Bedingungen ein: Leistungsdauer Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt.
- Seite 31 GGV HANDELGES. MBH & CO. KG AUGUST-THYSSEN-STR.8 D-41564 KAARST GERMANY EGSP1012-EB-030-E1-0_2021-06 www.exquisit.de Seite | 31...
