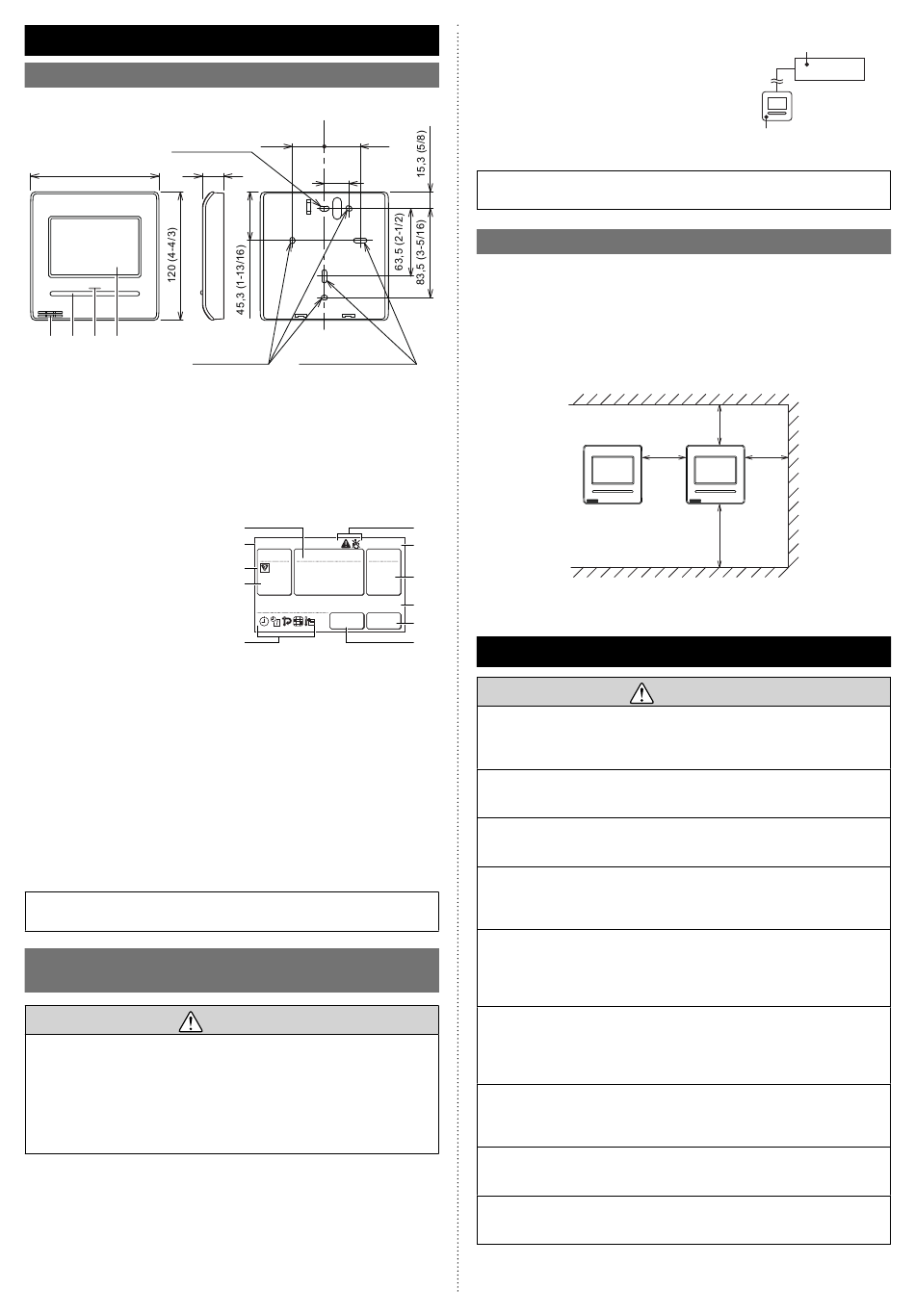

4. AUSWAHL EINES INSTALLATIONSORTS
4.1. Abmessungen und Teilename
Fernbedienung
Loch: 9 × 4,5
(3/8 × 3/16)
120 (4-3/4)
20,4 (13/16)
Loch: 6 × 4,5
(a) (b) (c) (d)
(a) Raumtemperatursensor (innen)
(b) On/Off (Ein/Aus)-Taste:
Es ist möglich das Gerät zu betreiben, ohne den Monitor-Modus-Bildschirm
anzuzeigen.
(c) LED-Lampe (Betriebsanzeige)
(d) Touch-Panel-Display
Monitor-Modus-Bildschirm
Der Startbildschirm dieses Geräts.
Außer in den folgenden Fällen, geht
der Bildschirm zu diesem Bildschirm
zurück, wenn es länger als 10 min.
keinen Betrieb gibt.
(Ungesicherte Einstellungen wer-
den gelöscht.)
• Im Not-Aus.
• Bei laufender Datenübertragung.
• Beim Überprüfen der Position des
Innengeräts
• Bei der Funktions einstellung
(a) Sollwert: Stellt die Betriebstemperatur ein. Siehe Bedienungsanleitung.
(b) FBG-Name: Siehe 6.3.4.
Wenn „Rotation" angezeigt wird, siehe 6.3.11.
(c) Modus: Stellt den Betriebsmodus ein. Siehe Bedienungsanleitung.
(d) Statussymbole: Siehe Bedienungsanleitung.
(e) Uhr: Siehe 6.2.4.
(f) Fan: Stellt die Fan-Geschwindigkeit ein. Siehe Bedienungsanleitung.
(g) Raumtemp.: Siehe 4.2. und 6.3.5.
(h) Menu: Stellt verschiedene Einstellungen ein. Siehe Bedienungsanleitung.
(i) Status: Prüft den Status des Innengeräts und Fehler.
Für die Bildschirmanzeige verwendet dieses Produkt eine Bitmap-Schriftart,
die von Ricoh Company, Ltd. hergestellt und entwickelt wurde.
4.2. Den Raumtemperatur-Erkennungsort
einstellen
Da der Temperatursensor der Fernbedienung die Temperatur in der Nähe
der Wand misst, wird der Sensor manchmal, wenn es einen bestimmten
Unterschied zwischen der Raumtemperatur und der Wandtemperatur gibt, die
Raumtemperatur nicht richtig feststellen. Insbesondere wenn die Außenseite
der Wand, an der der Sensor angebracht wurde, off enem Luftzug ausgesetzt
ist, wird empfohlen, den Temperatursensor des Innengeräts zu verwenden,
um die Raumtemperatur festzustellen, wenn sich die Innen- und die Außen-
temperatur stark unterscheiden.
De-2
Einheit: mm (in)
30 (1-3/16) 33 (1-5/16)
23
(7/8)
Loch: 12,5 × 4,5
(1/2 × 3/16)
(1/4 × 3/16)
(a)
(b)
Büro
Fr 10:00AM
Modus
Sollwert
(d)
26.0
26.0
Kühl.
(c)
°C °C
26.0°C
26.0°C
Raumtemp.
Status
Menu
(d)
VORSICHT
Der Erkennungsort für die Raumtemperatur lässt
sich aus folgenden 2 Methoden auswählen. Es
kann der Temperatursensor des Innengeräts
oder der Fernbedienung verwendet werden, um
die Raumtemperatur zu erkennen.
Wählen Sie den Erkennungsort je nachdem,
welche Montageposition besser geeignet ist.
Wenn Sie den Fernbedienungssensor verwenden, ist die Einstellung erfor-
derlich. Siehe 6.3.5. FB (Fernbedienung) Sensoreinstellung.
4.3. Installationsraum
• Betten Sie diese Fernbedienung nicht in eine Wand ein.
• Empfohlene Montagehöhe der Fernbedienung ist 1,4 m (55 in) (ab der Fußbo-
denoberfl äche bis zur Unterseite der Fernbedienung).
• Selbst wenn Sie eine Fernbedienung an einem Schaltkasten oder einer
Wandoberfl äche montieren, sichern Sie den Platz der in der folgenden Ab-
bildung gezeigt wird. Wenn nicht genügend Freiraum vorhanden ist, können
Fernbedienungssensor-Fehldetektionen auftreten und eine Entfernung der
Fernbedienung kann schwierig werden.
(d)
(e)
Fan
(f)
Auto
* Sorgen Sie für ausreichend Platz, in den ein Schlitzschraubendreher zum
(g)
Abnehmen eines Gehäuses eingeführt werden kann.
(h)
(i)
5. INSTALLATION DER FERNBEDIENUNG
Verwenden Sie immer das Zubehör und die für die Installation angegebenen
Teile. Prüfen Sie den Zustand der Teile für die Installation. Wenn Sie nicht die
angegebenen Teile verwenden, kann das Gerät herunterfallen, kann Wasser
austreten oder können elektrische Schläge, Brände usw. auftreten.
Installieren Sie das Gerät an einem Ort, der das Gewicht des Geräts tragen
kann, und installieren Sie das Gerät fest so, dass es nicht umkippt oder her-
unterfällt.
Achten Sie bei der Installation des Geräts darauf, dass sich keine Kinder in
der Nähe befi nden. Anderenfalls kann es zu Verletzungen oder elektrischem
Schlag kommen.
Schalten Sie vor Beginn der Installationsarbeiten dieses Gerät / den Stroman-
schluss aus. Schalten Sie das Gerät nicht wieder ein, bis alle Installations-
arbeiten abgeschlossen sind. Anderenfalls kann es zu einem elektrischen
Schlag oder einem Brand kommen.
Verwenden Sie das Zubehör oder die angegebenen Verbindungskabel.
Nehmen Sie keine Veränderungen an Verbindungskabeln vor, die nicht
den Vorgaben entsprechen, verwenden Sie keine Verlängerungskabel, und
verwenden Sie keine Kabel mit Einzeladern. Die zulässige Spannung wird
überschritten und verursacht einen elektrischen Schock oder einen Brand.
Installieren Sie die Fernbedienungskabel sicher an der Anschlussleiste. Über-
prüfen Sie, dass keine äußere Kraft auf das Kabel wirkt. Verwenden Sie Fern-
bedienungskabel mit den angegebenen Drähten. Wenn die Anschluss- oder
Steckverbindung fehlerhaft ist, kann dies zu elektrischem Schlag, Bränden
usw. führen.
Beim Anschließen des Fernbedienungskabel, führen Sie die Kabel so, dass
das hintere Gehäuse dieses Geräts sicher befestigt werden kann. Wenn das
hintere Gehäuse nicht richtig befestigt wird, kann dies zu Bränden oder Über-
hitzung der Anschlüsse führen.
Führen Sie in jedem Fall eine funktionierende Erdung (Masse) durch. Ver-
binden Sie den Funktionserdungsdraht nicht mit einem Telefonerdungsdraht,
einer Wasserleitung oder einer Leiterstab.
Binden Sie stets den Kabelmantel des Verbindungskabels mit dem Kabel-
binder fest. Wenn der Kabelmantel des Kabels durchgescheuert ist, kann
elektrische Entladung auftreten.
Ein Sensor der Fernbedie-
nung (Innen)
30 (2) oder
mehr
30 (2)
30 (2)
oder
oder
mehr
mehr
220 (9)
oder mehr*
Einheit: mm (in)
WARNUNG
Ein Sensor des Innenge-
räts (Innen)
