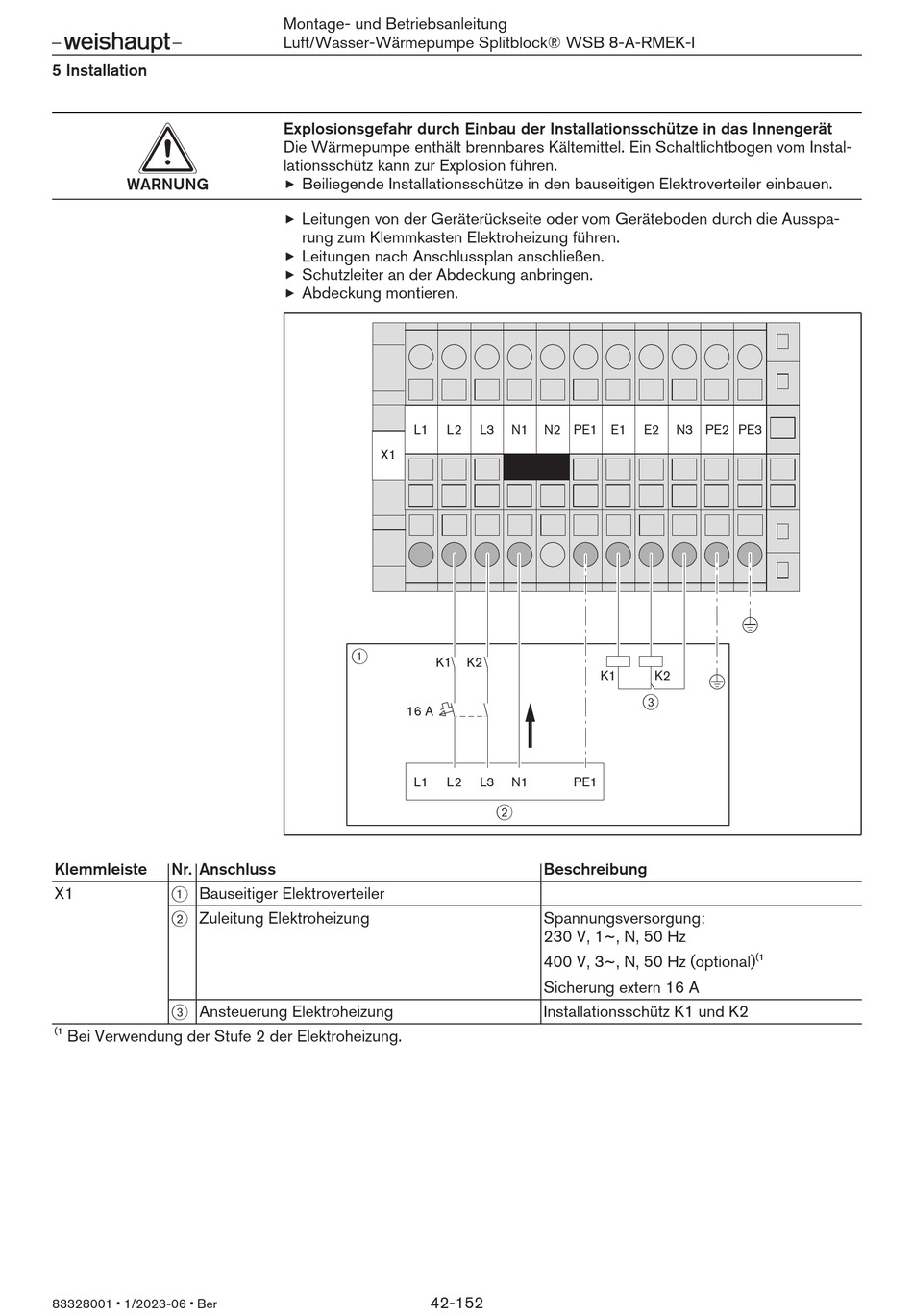

Weishaupt Splitblock WSB 8-A-RMEK-I Montage- Und Betriebsanleitung Seite 42

5 Installation
WARNUNG
Klemmleiste Nr. Anschluss
1 Bauseitiger Elektroverteiler
X1
2 Zuleitung Elektroheizung
3 Ansteuerung Elektroheizung
(1
Bei Verwendung der Stufe 2 der Elektroheizung.
83328001 1/2023-06 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I
Explosionsgefahr durch Einbau der Installationsschütze in das Innengerät
Die Wärmepumpe enthält brennbares Kältemittel. Ein Schaltlichtbogen vom Instal-
lationsschütz kann zur Explosion führen.
Beiliegende Installationsschütze in den bauseitigen Elektroverteiler einbauen.
Leitungen von der Geräterückseite oder vom Geräteboden durch die Ausspa-
rung zum Klemmkasten Elektroheizung führen.
Leitungen nach Anschlussplan anschließen.
Schutzleiter an der Abdeckung anbringen.
Abdeckung montieren.
L1 L2
X1
1
K1
16 A
L1 L2
42-152
L3 N1 N2 PE1 E1
K2
K1
L3 N1 PE1
2
Beschreibung
Spannungsversorgung:
230 V, 1~, N, 50 Hz
400 V, 3~, N, 50 Hz (optional)
Sicherung extern 16 A
Installationsschütz K1 und K2
E2 N3 PE2 PE3
K2
3
(1
