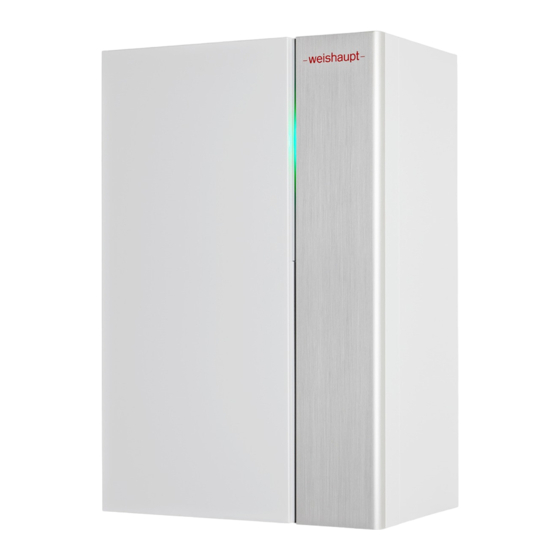

Weishaupt WWP LS 8-B R-E HE Montage- Und Betriebsanleitung
Hydraulikeinheit
Vorschau ausblenden
Andere Handbücher für WWP LS 8-B R-E HE:
- Montage- und betriebsanleitung (48 Seiten)
Verwandte Anleitungen für Weishaupt WWP LS 8-B R-E HE
Inhaltszusammenfassung für Weishaupt WWP LS 8-B R-E HE

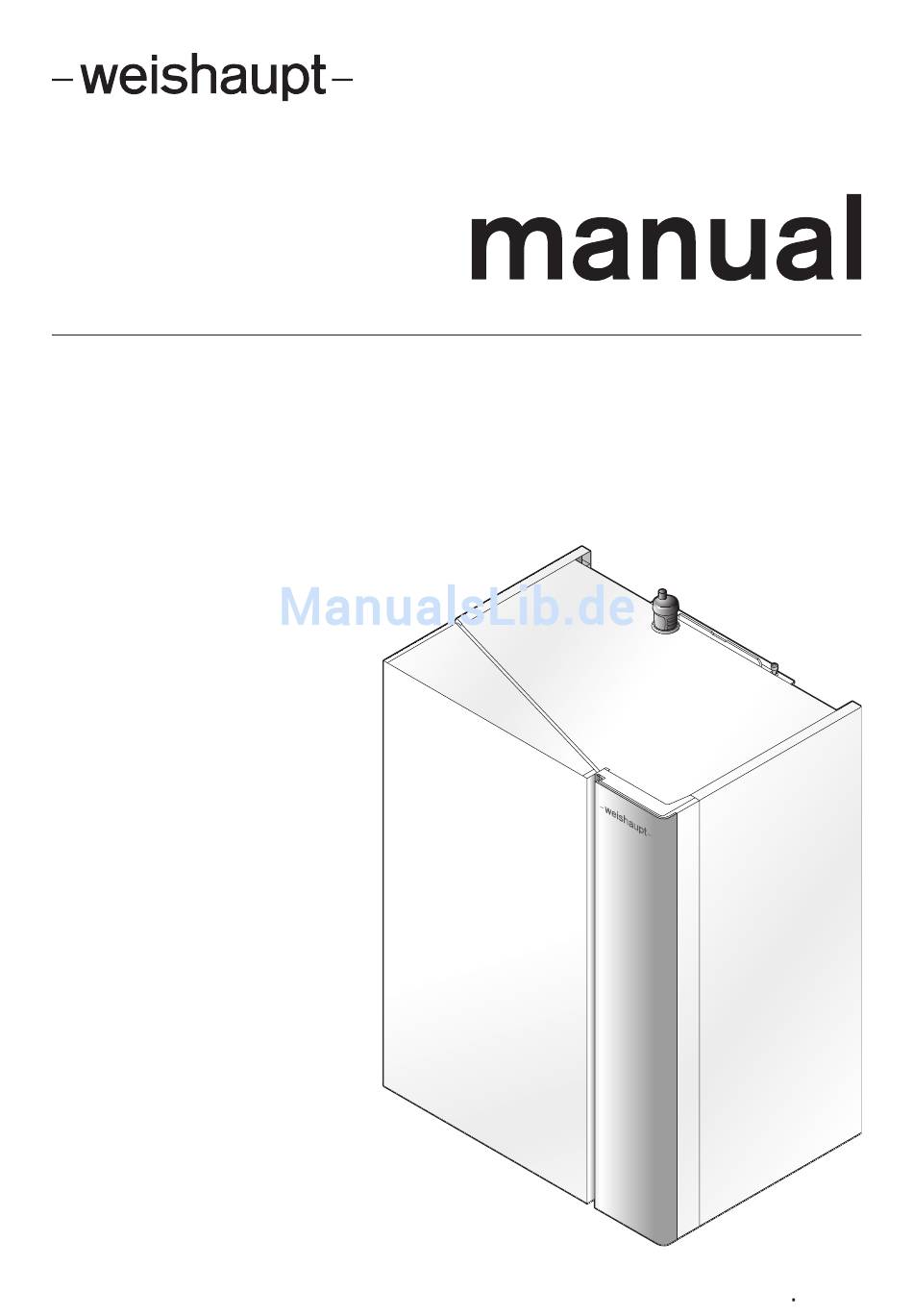

- Seite 1 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 83306901 1/2018-05...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B Benutzerhinweise ...................... 5 1.1 Zielgruppe ........................ 5 1.2 Symbole ......................... 5 1.3 Gewährleistung und Haftung .................. 6 Sicherheit .......................... 7 2.1 Bestimmungsgemäße Verwendung ................. 7 2.2 Verhalten bei Kältemittel-Austritt ................ 7 2.3 ... - Seite 3 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6.2 Anzeige- und Bedieneinheit .................. 32 6.3 Anzeige ......................... 33 6.4 Favoriten-Ebene ...................... 34 6.4.1 Raumsolltemperatur einstellen ................ 36 6.4.2 Warmwasser-Solltemperatur einstellen ............ 37 6.4.3 Zeitprogramm einstellen ................... 38 6.5 Benutzer-Ebene ...................... 40 6.6 ...
- Seite 4 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6.7.7 Eingänge ...................... 69 6.7.7.1 Info ........................ 69 6.7.7.2 SGR… (Hydraulikeinheit H1/H2) ............ 69 6.7.7.3 H1.2 (Erweiterungsmodul) ................ 70 6.7.7.4 Smart-Grid-Funktion ................... 71 6.7.8 Variabler Ausgang .................... 72 6.7.9 Einstellungen ....................... 73 6.7.10 ...
-
Seite 5: Benutzerhinweise
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Außengerät. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. -
Seite 6: Gewährleistung Und Haftung
Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, eigenmächtige Veränderungen am Gerät, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft... -
Seite 7: Sicherheit
18 °C eingehalten wird. Wird diese Rücklauftemperatur nicht eingehalten, ist das einwandfreie Abtauen vom Verdampfer nicht gewährleistet. Für eine Bauaustrocknung empfiehlt Weishaupt einen zusätzlichen externen 2. Wärmeerzeuger zu installieren. Das Gerät ist nur zur Anwendung im häuslichen Bereich geeignet. Es ist nicht ge- eignet für die Anwendung in industriellen Prozessen. -
Seite 8: Kältekreislauf
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 2 Sicherheit 2.3.3 Kältekreislauf Nur ein Sachkundiger nach §5 ChemKlimaSchutzV darf den Kältekreislauf ein- richten, ändern und warten. BG-Regel "Betreiben von Arbeitsmitteln" (BGR 500) beachten. EU-Verordnung Nr. 517/2014 über fluorierte Treibhausgase (F-Gase-Verord- nung) beachten. -
Seite 9: Produktbeschreibung
Baureihe: Weishaupt Wärmepumpe Wärmequelle: Luft Bauart: split Leistungsgröße: 10 Konstruktionsstand Ausführung: reversibel Ausführung: einphasig Hydraulikeinheit 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig. Sie ist für den Weishaupt-Kundendienst erforderlich. 1 Zusatz-Typenschild 2 Typenschild Ser. Nr.: 9-116 83306901 1/2018-05 Ber... -
Seite 10: Funktion
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.3 Funktion Die Hydraulikeinheit überträgt die vom Außengerät bereitgestellte Wärme an den Heizkreis. Durch eine interne Kreislaufumkehr im Außengerät kann mit der Hydraulikeinheit auch gekühlt werden. Übersicht Wasser- und Kältemittelführende Bauteile 1 Verflüssiger 2 Luftabscheider 3 Schnellentlüfter... - Seite 11 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung Übersicht Elektrische Bauteile 1 Vorlauffühler LWT (B4) Anforderung für WP 2 Durchflusssensor (B10) 3 Elektroheizung 4 Anzeige- und Bedieneinheit (Systemgerät) 5 Geräteelektronik mit Elektroanschluss und Gerätesicherung 6 Vorlauffühler Elektroheizung (B7) 7 Elektrokasten Elektroheizung 8 Rücklauffühler EWT (B9) 9 Umwälzpumpe...
- Seite 12 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung Verflüssiger Über den Verflüssiger gibt das Kältemittel die gewonnene Energie an das Heizwas- ser ab. Umwälzpumpe Die Umwälzpumpe fördert das Heizwasser zum Heizkörper, zur Fußbodenheizung oder zum Trinkwasserspeicher. Dreiwegeventil Das Dreiwegeventil steuert den Durchfluss vom Heizwasser.
-
Seite 13: Technische Daten
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten EHPA, Deutschland DE-HP-00611 DE-HP-00612 EHPA, Schweiz CH-HP-00706 CH-HP-00707 Grundlegende Normen EN 60335-2-40 EN 61000-6-1 EN 61000-6-3 EN 14511-1 EN 14511-2 EN 14511-3 EN 14825 Weitere Normen, siehe EU-Konformitätserklärung. 13-116 83306901 1/2018-05 Ber... -
Seite 14: Elektrische Daten
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4.2 Elektrische Daten 8-B R-E HE 10-B R-E HE 13-B R-E HE Netzspannung / Netzfrequenz 230 V, 1~, N, 50 Hz 230 V, 1~, N, 50 Hz 230 V, 1~, N, 50 Hz Elektroheizung optional optional optional 400 V, 3~, N, 50 Hz... -
Seite 15: Leistung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4.5 Leistung 8-B R-E 10-B R-E 13-B R-E 10-B R 13-B R 16-B R Luftdurchsatz Verdampfer 2700 m³/h 4210 m³/h 4210 m³/h 3460 m³/h 4210 m³/h 4500 m³/h Heizwasser-Volumenstrom nominal 1,4 m³/h 1,9 m³/h... - Seite 16 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung Arbeitsfeld Heizen 10-B R-E und 13-B R-E 1 Luftansaugtemperatur [°C] 2 Vorlauftemperatur [°C] Arbeitsfeld Heizen 8-B R-E, 10-B R, 13-B R und 16-B R 1 Luftansaugtemperatur [°C] 2 Vorlauftemperatur [°C] 16-116 83306901 1/2018-05 Ber...
-
Seite 17: Leistung Kühlen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4.5.2 Leistung Kühlen Leistungsdaten in Anlehnung an DIN EN 14511-3:2013. 8-B R-E HE 10-B R-E HE 10-B R HE 13-B R-E HE 13-B R HE 16-B R HE Kühlwasser-Vorlauftemperatur +7 … +25 °C +7 … +25 °C +7 … +25 °C Lufttemperatur Einsatzgrenze +10 … +46 °C... -
Seite 18: Restförderhöhe
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4.5.3 Restförderhöhe WWP LS 8-B und WWP LS 10-B mit Pumpe UPM Geo 25-85 100 % 70 % 1000 1200 1400 1600 1800 2000 2200 2400 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3 Leistung Umwälzpumpe WWP LS 13-B und WWP LS 16-B mit Pumpe UPML Geo 25-105... -
Seite 19: Betriebsdruck
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4.6 Betriebsdruck Kältemittel max 42 bar Heizwasser max 3 bar 3.4.7 Inhalt Hydraulikeinheit und Außengerät 8-B R-E HE 10-B R-E HE 16-B R HE 13-B R-E HE 10-B R HE 13-B R HE Kältemittel R410A 2,15 kg 2,95 kg... -
Seite 20: Abmessungen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 3 Produktbeschreibung 3.4.9 Abmessungen 150 mm 150 mm 239 mm 134 mm 600 mm 91 mm 287 mm 1 Wandaufhängung (Dübelgröße Ø 10 mm) 2 Kältemittelleitung ⅜" (Flüssigkeitsleitung) 3 Rücklauf Heizkreis Ø Außen 28 mm 4 Rücklauf Warmwasserkreis Ø... -
Seite 21: Montage
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 4 Montage 4 Montage 4.1 Montagebedingungen Aufstellraum Vor der Montage sicherstellen, dass: der Mindestabstand eingehalten wird [Kap. 4.3], das Kondensat abgeleitet werden kann, der Aufstellraum frostsicher und trocken ist, die Wand tragfähig ist [Kap. 3.4.8], der Platz für den Hydraulikanschluss ausreicht, der Platz für die Kältemittelleitungen ausreicht, der Aufstellraum das Mindestraumvolumen aufweist. -
Seite 22: Wandaufhängung Montieren
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 4 Montage 4.3 Wandaufhängung montieren Für Wartungsarbeiten Mindestabstand zur Wand einhalten. seitlich vom Gerät 20 cm Vor der Montage sicherstellen, dass: beiliegendes Befestigungsmaterial für den Wandaufbau geeignet ist [Kap. 3.4.8]. Wandaufhängung positionieren, alle Befestigungspunkte anzeichnen und bohren [Kap. 3.4.9]. -
Seite 23: Installation
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizwasser nachfolgende Anforderungen. Schaden am Gerät durch zu geringen oder zu hohen pH-Wert Bei vollentsalztem Heizwasser darf der pH-Wert nicht unter- oder überschritten werden. -
Seite 24: Hydraulikanschluss
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5.2 Hydraulikanschluss Zur Installation der Kältemittelleitung Montage- und Betriebsanleitung Außengerät beachten. Erstickungsgefahr durch austretendes Kältemittel Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken führen. Berührung mit der Haut kann zu Erfrierungen führen. -
Seite 25: Kältemittelleitung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation Wasserfüllung Schaden am Gerät durch ungeeignetes Füllwasser Korrosion und Ablagerungen können die Anlage beschädigen. Anforderungen an das Heizwasser und die örtlichen Vorschriften beachten VORSICHT [Kap. 5.1]. Auslegung und Vordruck vom Ausdehnungsgefäß prüfen und ggf. anpassen [Kap. 12.1]. -
Seite 26: Kondensatanschluss
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5.4 Kondensatanschluss Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann. Ein Kondensatschlauch Ø Innen 14 mm liegt der Hydraulikeinheit bei. Kondensatschlauch an Verbindungsstück 2 montieren und zur Kondensatablei- tung verlegen. -
Seite 27: Elektroanschluss
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5.5 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Hydraulikeinheit und Außengerät von der Spannungs- GEFAHR versorgung trennen. Gegen unerwartetes Wiedereinschalten sichern. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. -
Seite 28: Geräteelektronik Anschließen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5.5.1 Geräteelektronik anschließen Schalter S1 1 ausschalten. Schraube 2 90° gegen Uhrzeigersinn drehen. Abdeckung vom Elektroinstallationsschacht entfernen. Explosionsgefahr durch hohen Druck Bei Betrieb mit geschlossenen Serviceventilen baut sich ein hoher Druck auf. Dies kann zum Bersten von Bauteilen führen. -
Seite 29: Anschlussplan
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5.5.1.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Geräteelektronik WWP-CPU COM WWP-CPU COM µC - Unit 250V H-COM + – A B SGR1/2 230V 2.WEZ/FH RJ11 L* A1 A2 H1H2 max 16A L N PE L N PE... -
Seite 30: Elektroheizung Anschließen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 5 Installation 5.5.2 Elektroheizung anschließen Schraube 1 lösen und Abdeckung 2 abnehmen. Schutzleiterverbindung 3 an der Abdeckung lösen. Abdeckung entfernen. Leitungen nach Anschlussplan anschließen. Schutzleiterverbindung an der Abdeckung anbringen. Abdeckung montieren. L2 N Zuleitung Elektroheizung Beschreibung Spannungsversorgung 230 V, 1~, N, 50 Hz Sicherung extern B 20 A... -
Seite 31: Bedienung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6 Bedienung 6.1 Betriebsanzeige Die Lichtleiste 1 zeigt den Betriebsstatus der Wärmepumpe an. Lichtleiste Beschreibung keine Spannungsversorgung oder Lichtleiste deaktiviert [Kap. 6.7.3.6] grün System ist fehlerfrei gelb Warnung oder Fehler [Kap. 10] verriegelter Fehler (Anlage ist gesperrt) [Kap. 10] 31-116 83306901 1/2018-05 Ber... -
Seite 32: Anzeige- Und Bedieneinheit
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.2 Anzeige- und Bedieneinheit drehen durch die Parameterstruktur navigieren; Werte ändern drücken bestätigen oder Werte speichern 32-116 83306901 1/2018-05 Ber... -
Seite 33: Anzeige
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.3 Anzeige Startbildschirm Montag 13.03.2017 7:37 Vorlauftemperatur °C 40.0 50 °C Heizbetrieb 7.0°C 1 Informationen: Aktuelle Leistungsanforderung an das Außengerät Warmwassertemperatur Außentemperatur 2 Ebenenauswahl. Mit dem Drehknopf wird die Ebene gewählt: Favoriten-Ebene Benutzer-Ebene Fachmann-Ebene... -
Seite 34: Favoriten-Ebene
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.4 Favoriten-Ebene Für den schnellen Zugriff sind häufig benötigte Parameter in der Favoriten-Ebene fest hinterlegt. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet. Favoriten anzeigen Mit Drehknopf Schaltfläche Favoriten-Ebene wählen und bestätigen. - Seite 35 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung Parameter Beschreibung Legt die Betriebsart der gesamten Anlage fest. Systembetriebsart Raumsolltemperatur für das gewählte Temperaturniveau [Kap. 6.4.1]. Raumsoll- temperatur Komfort Normal Absenk Die Niveaus können über das Heizprogramm bestimmten Tageszeiten zugeordnet werden [Kap. 6.4.3].
-
Seite 36: Raumsolltemperatur Einstellen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.4.1 Raumsolltemperatur einstellen Mit Drehknopf Temperaturniveau wählen und bestätigen. Die Anzeige wechselt in den Einstellmodus. Drehknopf drücken und gewünschte Temperatur einstellen. Drehknopf drücken und Eingabe bestätigen. Benutzer Benutzer Benutzer Komfort 21.0°C Normal... -
Seite 37: Warmwasser-Solltemperatur Einstellen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.4.2 Warmwasser-Solltemperatur einstellen Mit Drehknopf Temperaturniveau wählen und bestätigen. Die Anzeige wechselt in den Einstellmodus. Drehknopf drücken und gewünschte Temperatur einstellen. Drehknopf drücken und Eingabe bestätigen. Benutzer Benutzer Benutzer Normal 50.0°C Normal... -
Seite 38: Zeitprogramm Einstellen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.4.3 Zeitprogramm einstellen Zeitprogramm wählen. Heizprogramm Warmwasserprogramm Zeit ändern / hinzufügen Mit Drehknopf den Zeitzyklus vom entsprechenden Wochentag wählen. Für jeden Wochentag können 3 Zyklen programmiert werden. Drehknopf drücken und Startzeit einstellen. Drehknopf drücken und Endzeit einstellen. - Seite 39 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung Wochentag kopieren Die Einstellungen von einem Wochentag können kopiert und auf andere Tage über- tragen werden. Drehknopf im Uhrzeigersinn drehen bis Kopieren angezeigt wird. Drehknopf drücken und den Wochentag wählen der kopiert werden soll. Drehknopf drücken und den Wochentag wählen der überschrieben werden soll.
-
Seite 40: Benutzer-Ebene
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.5 Benutzer-Ebene In der Benutzer-Ebene werden nur Menüs und Parameter angezeigt, die für den normalen Betrieb der Anlage erforderlich sind. Mit Drehknopf Schaltfläche Benutzer-Ebene wählen und bestätigen. Anzeige wechselt in die Benutzer-Ebene. Montag 13.03.2017 7:37... -
Seite 41: Fachmann-Ebene
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.6 Fachmann-Ebene In der Fachmann-Ebene werden alle Menüs und Parameter angezeigt, die entspre- chend der bestehenden Anlage möglich sind. Werkeinstellung und Einstellbereich siehe [Kap. 11.3]. Der Einstieg in die Fachmann-Ebene ist nur über Passwort möglich. Passwort wählen Passwort: 11 Mit Drehknopf Schaltfläche Fachmann-Ebene wählen und bestätigen. -
Seite 42: Menüstruktur
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7 Menüstruktur In der Benutzer-Ebene ist der Zugriff auf die Menüstruktur eingeschränkt [Kap. 6.5]. Über die Fachmann-Ebene kann auf alle Informationen und Parameter zugegriffen werden [Kap. 6.6]. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet. -
Seite 43: Info
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.1 Info Im Menü Info können die Informationen nur gelesen werden. 6.7.1.1 Heizkreis Info Heizkreis Für jeden Heizkreis erscheint ein separates Menü. Information Beschreibung Aktuelle Temperatur am Außenfühler (B1) oder Luftansaugfühler (OAT) Außentemperatur [Kap. 6.7.3.6]. -
Seite 44: Wärmepumpe
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.1.2 Wärmepumpe Wärme- Info pumpe Information Beschreibung Aktuelle Temperatur am Warmwasserfühler (B3). Warmwasser- temperatur Aktuelle Leistungsvorgabe an das Außengerät. Leistungsanforde- rung Einschaltkriterium für die Wärmepumpe. Schaltdifferenz Unterschreitet die aktuelle Vorlauftemperatur die Vorlaufsolltemperatur um den an- dynamisch gezeigten Wert, startet die Wärmepumpe. - Seite 45 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung Information Beschreibung Anzahl Startvorgänge vom Verdichter seit der Inbetriebnahme. Schaltspiele Ver- dichter Anzahl Abtauvorgänge am Außengerät seit der Inbetriebnahme. Schaltspiele Ab- tauen Typ und Ausführung vom Außengerät. Außengerät Varian- Erscheint nur in der Fachmann-Ebene.
-
Seite 46: Zweiter Wärmeerzeuger
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.1.3 Zweiter Wärmeerzeuger Info 2. WEZ Information Beschreibung Status E-Heizung 1 Aktueller Status der Elektroheizung in der Hydraulikeinheit, Stufe 1. Status E-Heizung 2 Aktueller Status der Elektroheizung in der Hydraulikeinheit, Stufe 2. Aktueller Status vom 2. Wärmeerzeuger (z. -
Seite 47: Statistik
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.1.4 Statistik Info Statistik Im Menü Statistik werden die Tages-, Monats- und Jahreswerte zur erzeug- ten Energie angezeigt. Information Beschreibung Gesamte Energieerzeugung am aktuellen Tag. Gesamt Energie Ta- Gesamte Energieerzeugung im aktuellen Monat. -
Seite 48: Systembetriebsart
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.2 Systembetriebsart System- betriebsart Das Menü Systembetriebsart legt die Betriebsart der gesamten Anlage fest. Einstellung Beschreibung Automatikbetrieb: Automatik Heizen oder Kühlen Automatik, abhängig von der aktuellen Außentemperatur Warmwasser ein Frostschutz ein Nur bei Freigabe Kühlbetrieb [Kap. 6.7.3.9]. -
Seite 49: Heizkreis
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3 Heizkreis Für jeden Heizkreis erscheint ein separates Menü. 6.7.3.1 Party/Pause Party/ Heizkreis Pause Das Temperaturniveau vom Heizprogramm kann vorübergehend (maximal 12 Stun- den) geändert werden. Danach ist wieder das aktuelle Heizprogramm aktiv. Steht der Parameter auf Automatik, ist das Heizprogramm aktiv. -
Seite 50: Urlaub
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.2 Urlaub Heizkreis Urlaub Heizprogramm über einen bestimmten Zeitraum unterbrechen. Zeitraum eingeben Drehknopf drücken. Aktuelles Datum wird als Startzeitpunkt angezeigt. Tag einstellen und bestätigen. Monat einstellen und bestätigen. Liegt das Start-Datum nach dem aktuellen Datum, gilt das aktuelle Kalender- jahr. -
Seite 51: Raumgeführte Regelung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.4 Raumgeführte Regelung Bei der raumgeführten Regelung wird die Vorlauftemperatur in Abhängigkeit der Raumtemperatur geregelt. Für eine raumgeführte Regelung ist ein Raumgerät erforderlich. Direkte Sonneneinstrahlung am Raumgerät vermeiden. Erwärmung durch Fremdwärmequellen vermeiden. 6.7.3.5 Heizkennlinie Heiz- ... -
Seite 52: Einstellungen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.6 Einstellungen Heizkreis Einstellungen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Funktion Aus: Kein Heizbetrieb, nur Warmwasserladung möglich. Menüs und Parameter den Heizkreis betreffend werden ausgeblendet. Ein: Heizbetrieb möglich. - Seite 53 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung Parameter Einstellung Frostschutz Aus: Frostschutz deaktiviert. -20°C … +29°C: Unterschreitet die aktuelle Außentemperatur den eingestellten Wert, ist der An- lagenfrostschutz aktiv. Legt das Temperaturniveau für den Anlagenfrostschutz fest. Die tatsächliche Tem- Frostbetrieb peratur für das Niveau wird im Menü...
-
Seite 54: Sommer-Winter-Umschaltung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.7 Sommer-Winter-Umschaltung So/Wi Heizkreis Umschaltung Einstellung Beschreibung Überschreitet die gemittelte Außentemperatur den eingestellten Wert, wechselt 3.0 … 30.0°C die Betriebsart auf Sommer. Bei aktivem Estrichprogramm wirkt die Sommer-Winter-Umschaltung nicht [Kap. 6.7.3.6]. -
Seite 55: Zeitprogramm
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.8 Zeitprogramm Zeit- Heizkreis programme Mit dem Zeitprogramm wird festgelegt, zu welchen Tageszeiten auf Komfort-, Nor- mal- oder Absenktemperatur geheizt wird. Das Zeitprogramm kann individuell angepasst werden [Kap. 6.4.3]. 55-116 83306901 1/2018-05 Ber... -
Seite 56: Kühlen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.9 Kühlen Heizkreis Kühlen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Gibt den Kühlbetrieb für den Heizkreis frei. Im Menü Kühlen erscheinen weitere Freigabe Kühlbetrieb Parameter. - Seite 57 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung Kühlkennlinie Kennlinie AT min Kennlinie AT max Kennfeld VL-MAX Kühlkennlinie Maximaltemperatur Anforderungsüberhöhung Minimaltemperatur Kennfeld VL-MIN Außentemperatur [°C] 57-116 83306901 1/2018-05 Ber...
-
Seite 58: Estrichprogramm
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.3.10 Estrichprogramm Estrich- Heizkreis programm Das Menü wird nur angezeigt, wenn der Parameter Estrich auf manuelles Programm steht [Kap. 6.7.3.6]. Schaden am Verflüssiger durch zu geringe Heizwasser-Rücklauftemperatur Bei zu geringer Rücklauftemperatur im Dauerbetrieb (z. B. Bauaustrocknung) ist das Abtauen nicht sichergestellt. -
Seite 59: Warmwasser
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.4 Warmwasser 6.7.4.1 Zeitprogramme Warmwasser Warmwasser programm Mit dem Warmwasserprogramm wird festgelegt, zu welchen Tageszeiten der Trink- wasserspeicher auf Normaltemperatur oder Absenktemperatur aufgeheizt wird. Das Zeitprogramm kann individuell angepasst werden [Kap. 6.4.3]. Das Warmwasserprogramm ist aktiv in der Betriebsart: Heizen Sommer... -
Seite 60: Legionellenschutz
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.4.4 Legionellenschutz Legionellen- Warmwasser schutz Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus: Legionellenschutz deaktiviert. Mo-So, Alle: Wochentag an dem der Legionellenschutz durchgeführt wird. Uhrzeit für den Start vom Legionellenschutz. -
Seite 61: Flanschheizung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.4.6 Flanschheizung Warmwasser Flanschheizung Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Freigabetemperatur für die Flanschheizung im Trinkwasserspeicher. Umschalttemperatur Überschreitet die Temperatur im Trinkwasserspeicher die eingestellte Um- schalttemperatur und ist die Warmwasser-Solltemperatur nicht erreicht, übernimmt die Flanschheizung die komplette Warmwasserladung. -
Seite 62: Wärmepumpe
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.5 Wärmepumpe 6.7.5.1 Service Wärme- pumpe Service Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Automatische Entlüftung Programm zum Füllen und Entlüften vom Heizkreis. Während der automatischen Entlüftung schaltet das Dreiwegeventil zwischen Heizbetrieb und Warmwasserladung hin und her. -
Seite 63: Einstellungen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.5.2 Einstellungen Wärme- pumpe Einstellungen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Zwangspause für das Außengerät nach Abschalten, Verdichter startet frühestens Standzeit wieder nach der eingestellten Zeit. Legt den relevanten Außenfühler für die Regelung fest. -
Seite 64: Durchfluss
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.5.3 Durchfluss Wärme- pumpe Durchfluss Das Menü wird nur in der Fachmann-Ebene angezeigt. Der Parameter erscheint nur, wenn unter Einschaltart die Option Volu- menstrom eingestellt ist [Kap. 6.7.5.5]. Parameter Einstellung Legt den Volumenstrom für den Heizbetrieb fest. -
Seite 65: Pumpe (Umwälzpumpe)
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.5.5 Pumpe (Umwälzpumpe) Wärme- pumpe Pumpe Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Betriebsart der Umwälzpumpe im Heizbetrieb. Einschaltart Konstantbetrieb: Pumpe wird mit der eingestellten Leistung betrieben. Volumenstrom: Die Pumpe moduliert in Abhängigkeit vom Volumenstrom. -
Seite 66: Kühlen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.5.7 Kühlen Wärme- pumpe Kühlen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Schalthysterese für die Wärmepumpe im Kühlbetrieb. Schaltdifferenz Die geforderte Vorlaufsolltemperatur muss die aktuelle Vorlauftemperatur mindes- tens um die Schaltdifferenz unterschreiten, damit die Wärmepumpe star- tet. -
Seite 67: Ruheprogramm
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.5.10 Ruheprogramm Wärme- Ruhe- pumpe programm Das Menü wird nur in der Fachmann-Ebene angezeigt. Das Ruheprogramm wird über die Leistungsvorgabe im Parameter Ruhemodus aktiviert [Kap. 6.7.5.2]. Im Ruheprogramm sind werkseitig für jeden Wochentag 3 Zeitzyklen voreingestellt. Das Ruheprogramm kann individuell angepasst werden, die Vorgehensweise ist mit den Zeitprogrammen identisch [Kap. 6.4.3]. -
Seite 68: Zweiter Wärmeerzeuger
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.6 Zweiter Wärmeerzeuger 2. WEZ Das Menü wird nur in der Fachmann-Ebene angezeigt. Zweite Wärmeerzeuger sind: Elektroheizung intern Flanschheizung im Trinkwasserspeicher (optional) Solaranlage und Pufferspeicher (optional) Brennwertgerät (optional) Parameter Einstellung Grenztemperatur Aus:... -
Seite 69: Eingänge
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.7 Eingänge 6.7.7.1 Info Eingänge Info Das Menü wird nur in der Fachmann-Ebene angezeigt. Das Menü zeigt die aktuell gewählte Funktion und den Schaltzustand der Eingänge 6.7.7.2 SGR… (Hydraulikeinheit H1/H2) Eingang ... -
Seite 70: H1.2 (Erweiterungsmodul)
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.7.3 H1.2 (Erweiterungsmodul) Eingänge Eingang H1.2 Das Menü wird nur in der Fachmann-Ebene angezeigt. Der Eingang im Erweiterungsmodul kann für verschiedene Funktionen und Schalt- zustände konfiguriert werden. Parameter Einstellung Funktion... -
Seite 71: Smart-Grid-Funktion
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.7.4 Smart-Grid-Funktion Mit der Smart-Grid-Funktion (SG Ready) kann die Wärmepumpe mit Strom aus ei- ner Photovoltaikanlage betrieben werden. Schaltzustände Anschlussplan beachten [Kap. 5.5]. Die Smart-Grid-Funktion bietet folgende Möglichkeiten: Betriebsart Funktion SGR1 SGR2 Eingang H1... -
Seite 72: Variabler Ausgang
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.8 Variabler Ausgang Variabler Ausgang Das Menü wird nur in der Fachmann-Ebene angezeigt. Der variable Ausgang kann für verschiedene Funktionen definiert werden. Abhängig von der Definition stellt sich der Umfang vom Untermenü dar. Parameter Einstellung Zeigt die aktuell gewählte Funktion vom variablen Ausgang an. -
Seite 73: Einstellungen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.9 Einstellungen Einstellungen Parameter Einstellung Aktuelle Uhrzeit einstellen. Uhrzeit Aktuelles Datum einstellen. Datum Automatische Umstellung der Sommerzeit konfigurieren. Ein (Werkeinstellung) Sommerzeit Helligkeit der Anzeige einstellen. Helligkeit Lichtleiste an der Hydraulikeinheit deaktivieren. Ein (Werkeinstellung): Lichtleiste aktiviert. -
Seite 74: Fehlerspeicher
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 6 Bedienung 6.7.10 Fehlerspeicher Fehler- speicher Das Menü wird nur in der Fachmann-Ebene angezeigt. Im Menü Fehlerspeicher sind die letzten 20 Fehler gespeichert. 74-116 83306901 1/2018-05 Ber... -
Seite 75: Inbetriebnahme
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicher- heit. Die Inbetriebnahme darf erst nach der kompletten Montage vom Kältekreislauf durchgeführt werden, siehe Montage- und Betriebsanleitung Außengerät. -
Seite 76: Inbetriebnahmeschritte
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 7.2 Inbetriebnahmeschritte 1. Schlammabscheider spülen Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Auffangbehälter bereitstellen. Verschlusskappe 4 vom Schlammabscheider 1 entfernen. Beiliegenden Winkel 2 (mit Schlauch) am Schlammabscheider befestigen. Mit der Verschlusskappe den Hahn 3 öffnen und den Schlammabscheider spü- len. - Seite 77 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 2. Spannungsversorgung herstellen Über bauseitige Sicherung Spannungsversorgung für Außengerät/Anlage her- stellen. Schaden am Verflüssiger durch nicht angeschlossene Elektroheizung Bei zu weit absinkender Vorlauftemperatur während der Inbetriebnahme, kann der Verflüssiger einfrieren. Elektroheizung anschließen und Spannungsversorgung herstellen [Kap. 5.5].
- Seite 78 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 5. Datum und Uhrzeit einstellen Aktuelles Datum einstellen und bestätigen. Aktuelle Uhrzeit einstellen und bestätigen. Inbetriebnahme Inbetriebnahme Uhrzeit Uhrzeit Jahr Zeit 2017 07:29 zurück > 3sec Drücken zurück > 3sec Drücken 6.
- Seite 79 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 7. Weichenbetrieb einstellen Hydraulikanbindung einstellen und bestätigen. Keine Weiche vorhanden. AUS: Die Hydraulikeinheit versorgt den Heizkreis über eine Weiche. Im Heizbetrieb wird auf den Weichenfühler (B2) geregelt. Inbetriebnahme Energieerzeuger Weiche zurück >...
- Seite 80 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 9. Heizkreis Funktion einstellen Für jedes angeschlossene Erweiterungsmodul (Heizkreis) erscheint ein separates Fenster. Heizkreis einstellen und bestätigen. Kein Heizkreis angeschlossen. AUS: Wärmepumpe versorgt Heizkreis. EIN: Heizkreispumpe: Erweiterungsmodul steuert eine Heizkreispumpe an. Erweiterungsmodul steuert eine Mischergruppe an.
- Seite 81 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 7 Inbetriebnahme 11. Leistung Umwälzpumpe einstellen Leistung der Umwälzpumpe einstellen [Kap. 6.7.5.5]. Leistung Kühlen erscheint bei der Erstinbetriebnahme nicht, dazu muss erst der Kühlbetrieb freigegeben werden [Kap. 6.7.3.9] Die Pumpenleistung kann nach der Inbetriebnahme noch geändert werden. Inbetriebnahme Inbetriebnahme Inbetriebnahme...
-
Seite 82: Außerbetriebnahme
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 8 Außerbetriebnahme 8 Außerbetriebnahme Wenn das Kältemittel in das Außengerät gepumpt werden soll, Spannungsversor- gung nicht unterbrechen. Bei Betriebsunterbrechung: Spannungsversorgung unterbrechen. Bei Frostgefahr Anlage wasserseitig entleeren. 82-116 83306901 1/2018-05 Ber... -
Seite 83: Wartung
Bei Geräten, die fluorierte Treibhausgase ab einer Menge von 5 Tonnen CO -Äqui- valent enthalten, muss mindestens alle 12 Monate eine Dichtheitsprüfung nach EG- Verordnung 517/2014 durchgeführt und dokumentiert werden [Kap. 3.4.7]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. - Seite 84 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung Nach jeder Wartung Für die Dichtheitsprüfung Kältekreislauf die nationalen Vorschriften beachten. Sichtprüfung durchführen: ordnungsmäßige Rohrverbindungen, Kältemittelleitung und Isolierung auf Beschädigung prüfen, vollständige Isolierung der Kältemittelleitung. Ggf. schadhafte Kältemittelleitung und Isolierung ersetzen. Dichtheit mit Lecksuchgerät im Betrieb prüfen.
-
Seite 85: Wartungsarbeiten
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung 9.2 Wartungsarbeiten Hinweise zur Wartung beachten [Kap. 9.1]. Kondensatablauf prüfen und ggf. Schmutz entfernen. Schlammabscheider spülen [Kap. 9.5]. Entlüfter prüfen (Sichtprüfung). Heizwasserdruck prüfen [Kap. 3.4.6]. Vordruck im Ausdehnungsgefäß prüfen und ggf. anpassen [Kap. 12.1]. Arbeiten an der Kältemittelleitung Betriebsdruck Kältemittel beachten [Kap. 3.4.6]. -
Seite 86: Ausdehnungsgefäß Aus- Und Einbauen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung 9.3 Ausdehnungsgefäß aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Hydraulikeinheit über Entleerhahn entleeren. Hydraulikeinheit ist drucklos. - Seite 87 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung Verbindungsschlauch 2 vom Ausdehnungsgefäß entfernen. Sicherungsschraube 1 entfernen. Schrauben 3 entfernen und Haltebügel 2 ausbauen. Ausdehnungsgefäß 1 nach vorne ziehen. 87-116 83306901 1/2018-05 Ber...
- Seite 88 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung Einbau Ausdehnungsgefäß in umgekehrter Reihenfolge einbauen, dabei Flachdich- tung 1 ersetzen. Vordruck einstellen [Kap. 12.1]. 88-116 83306901 1/2018-05 Ber...
-
Seite 89: Sicherheitsventil Austauschen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung 9.4 Sicherheitsventil austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Hydraulikeinheit über Entleerhahn entleeren. Hydraulikeinheit ist drucklos. Ablaufschlauch 2 entfernen. -
Seite 90: Schlammabscheider Spülen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 9 Wartung 9.5 Schlammabscheider spülen Hinweise zur Wartung beachten [Kap. 9.1]. Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Auffangbehälter bereitstellen. Verschlusskappe 4 vom Schlammabscheider 1 entfernen. Beiliegenden Winkel 2 (mit Schlauch) am Schlammabscheider befestigen. -
Seite 91: Fehlersuche
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden. Heizungsschalter eingeschaltet. Systemgerät richtig eingestellt. Das Systemgerät erkennt Unregelmäßigkeiten der Anlage und zeigt diese an. Folgende Zustände sind möglich: Warnung, Fehler. - Seite 92 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 10 Fehlersuche Fehler Bei einem Fehler verriegelt die Anlage, wenn die Betriebssicherheit nicht mehr ge- währleistet ist. Ist die Anlage verriegelt, erscheint in der Anzeige die Schaltfläche Entriegeln. Beispiel Montag 24.09.2018 7:37 Durchfluss zu gering Entriegeln...
-
Seite 93: Fehlercode
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 10 Fehlersuche 10.2 Fehlercode Außengerät Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Wärmetauscherfühler AG Eintritt (OCT) defekt Fühler und Leitung prüfen, ggf. austauschen. Druckgastemperaturfühler (CTT) defekt Fühler und Leitung prüfen, ggf. - Seite 94 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Kommunikationsfehler Spannungsversorgung Außengerät prüfen. Bus-Leitung prüfen: darf nicht verdreht sein, richtige Polung. Bus-Spannung prüfen. 6 V DC ± 1 V DC Wenn die geforderte Bus-Spannung nicht an- liegt: Bus-Leitung vom Außengerät trennen und am Bus-Anschluss vom Außengerät Spannung...
- Seite 95 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Verdichter kann nicht gestartet werden Außengerät 5 Minuten von der Spannungsver- sorgung trennen. Wenn der Fehler trotz Neustart weiterhin auftritt: Kontroll-Box im Außengerät austauschen.
- Seite 96 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warnung Ursache Behebung Durchflusssensor (B10) unterbrochen Leitung prüfen, ggf. Sensor austauschen. Durchflusssensor (B10) kurzgeschlossen Leitung prüfen, ggf. Sensor austauschen. Wärmetauscher-Drucksensor Innen (B12) unterbro- Leitung prüfen, ggf.
-
Seite 97: Technische Unterlagen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Fühlerkennwerte Weichenfühler (B2) Warmwasserfühler (B3) Vorlauffühler (B7) Außenfühler (B1) Kältemittelfühler Innen (B8) Rücklauffühler EWT (B9) Vorlauffühler LWT (B4) NTC 5 kΩ NTC 2 kΩ PT 1000 kΩ... -
Seite 98: Fernzugriff Auf Heizungsanlage Über Internet
Heizungsanlage im WEM-Portal einrichten Schaltfläche Anlage einrichten klicken. Anlagenname vergeben (frei wählbar). Notierte Seriennummer und Zugangscode eingeben. Registrierungscode vom Weishaupt-Gutschein eingeben. Schaltfläche Einrichten klicken. Die Anlage ist eingerichtet. App installieren (optional) App "Weishaupt Energie Manager" am gewünschten Endgerät installieren. 98-116 83306901 1/2018-05 Ber... -
Seite 99: Werkeinstellung Fachmann-Ebene
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 11 Technische Unterlagen 11.3 Werkeinstellung Fachmann-Ebene Systembetriebsart Werkeinstellung Einstellbereich – Automatik [Kap. 6.7.2] Systembetriebsart Heizkreis Werkeinstellung Einstellbereich Automatik [Kap. 6.7.3.1] Party/Pause – [Kap. 6.7.3.2] Urlaub 21,0 °C 20,0 … 28,0 °C Raumsolltemperatur Komfort 20,0 °C 18,5 … 21,0 °C Normal 18,0 °C 18,0 … 19,5 °C Absenk 16,0 °C 4,0 … 18,0 °C... - Seite 100 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 11 Technische Unterlagen Warmwasser Werkeinstellung Einstellbereich Aus / 5 … 240 min Warmwasser-Push 45,0 °C 20 °C … Warmwasser- Warmwasser-Solltempera- Normal Maximaltemperatur 35 °C 10 °C … Normal Absenk Legionellenschutz 2 h 0:00 … 23:50 Uhr Aufheizzeit WW 60 °C 20 °C … Warmwasser- Aufheiztemperatur Maximaltemperatur 120 min Aus / 5 … 240 min Ladungsdauer Aus / 0 … 30 K Einstellungen...
- Seite 101 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 11 Technische Unterlagen Zweiter Wärmeerzeuger Werkeinstellung Einstellbereich Aus / -20 … 40 °C Einstellungen Grenztemperatur -5 °C -20 … 40 °C Bivalenztemperatur [Kap. 6.7.1.3] Störungsfreigabe 2 K 1 … 20 K Zuschaltdifferenz Zuschaltverzögerung 30 min 0,5 … 60 min 0 K 0 … 20 K Abschaltdifferenz Abschaltverzögerung 1 min 0,5 … 60 min Eingänge Werkeinstellung Einstellbereich SG Ready [Kap. 6.7.7]...
-
Seite 102: Projektierung
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 12 Projektierung 12 Projektierung 12.1 Ausdehnungsgefäß und Anlagendruck Im Gerät ist ein Ausdehnungsgefäß integriert: Inhalt 18 Liter, Vordruck 0,75 bar. Mit folgender Tabelle prüfen, ob ein zusätzliches Ausdehnungsgefäß installiert werden muss. Beispiel Bei einer maximalen Vorlauftemperatur von 50 °C und einer Anlagenhöhe von 7,5 Meter ergibt sich ein maximaler Anlageninhalt von 500 Liter. - Seite 103 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 12 Projektierung 103-116 83306901 1/2018-05 Ber...
-
Seite 104: Ersatzteile
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 13 Ersatzteile 13 Ersatzteile 1.22 1.21 1.23 1.26 1.23 1.02 1.01 1.03 1.24 1.25 1.02 1.19 1.19 1.20 1.12 1.17 1.15 1.16 1.15 1.18 1.05 1.11 1.07 1.08 1.14 1.04 1.09 1.05 1.13 1.12... - Seite 105 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Haube komplett 511 502 01 20 2 1.02 Stopfen 6 mm Form 1 weiß 446 034 1.03 Bedienteil vormontiert 511 501 70 09 2 1.04 Schraube 4 x 12 W1451 A3K 483 011 22 30 7 1.05...
- Seite 106 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 13 Ersatzteile 2.02 2.21 2.09 2.08 2.03 2.09 2.01 2.09 2.05 2.04 2.09 2.10 2.06 2.13 2.11 2.07 2.23 2.13 2.12 2.09 2.22 2.15 2.09 2.09 2.09 2.19 2.14 2.24 2.17 2.16 2.18 2.19...
- Seite 107 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Verflüssiger komplett – WWP LS 8-B R-E 511 504 02 20 2 – WWP LS 10/13/16-B R(-E) 511 504 02 29 2 2.02 Schnellentlüfter G⅜ 662 042 2.03 Luftabscheider...
- Seite 108 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 13 Ersatzteile 3.08 3.09 3.02 3.01 3.07 3.03 3.05 3.06 3.04 3.10 3.11 3.11 3.12 108-116 83306901 1/2018-05 Ber...
- Seite 109 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 WWP-Systemgerät 511 501 70 01 2 3.02 Kassette WWP-CPU COM 511 501 70 13 2 3.03 Patchkabel RJ45 gewinkelt mit Kupplung 511 504 03 28 2 3.04 Feinsicherung T4H, IEC 127-2/5 483 011 22 44 7...
-
Seite 110: Notizen
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 14 Notizen 14 Notizen 110-116 83306901 1/2018-05 Ber... - Seite 111 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 14 Notizen 111-116 83306901 1/2018-05 Ber...
- Seite 112 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 14 Notizen 112-116 83306901 1/2018-05 Ber...
-
Seite 113: Stichwortverzeichnis
Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 15 Stichwortverzeichnis 15 Stichwortverzeichnis Numerisch 2. Wärmeerzeuger (WEZ) ...... 46, 48, 68, 78 Ebenen .................. 33 EER .................. 17 E-Heizung ................ 46 Eingang ................. 69, 70 Abschaltdifferenz .............. 68 Eingänge ............... 29, 69 Abschaltverzögerung ............ 68 Einschaltart................ 65 Absenkmodus .............. 53 Einstellbereich .............. 99 Abtauung ................ 62... - Seite 114 Montage- und Betriebsanleitung Hydraulikeinheit WWP LS 8 … 16-B 15 Stichwortverzeichnis Heizwasser ................ 23 Heizwasser-Volumenstrom.......... 15 Party .................. 49 Heizwasser-Vorlauftemperatur ........ 15 Passwort ................ 41 Helligkeit ................ 73 Patchkabel ................ 29 HK-Sperre .............. 69, 70 Pause .................. 49 Hydraulikanschluss............. 24 Portal............... 33, 73, 98 Portalzugriff ................ 98 Pumpe ................... 65 Inbetriebnahme.............. 75 Info.................. 43 Internet .................. 98 Raumgeführt................. 52...
