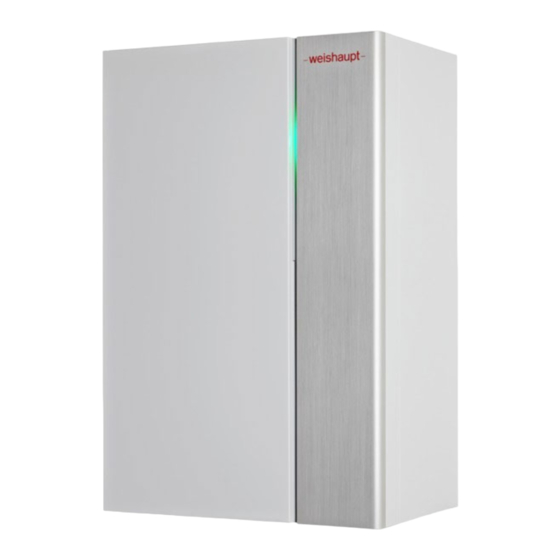

Weishaupt Splitblock WSB 8-A-RME-I Montage- Und Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Weishaupt Anleitungen
  4. Wärmepumpen
  5. Splitblock WSB 8-A-RME-I
  6. Montage- und betriebsanleitung

Weishaupt Splitblock WSB 8-A-RME-I Montage- Und Betriebsanleitung

Luft/wasser-wärmepumpe
Vorschau ausblenden Andere Handbücher für Splitblock WSB 8-A-RME-I:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

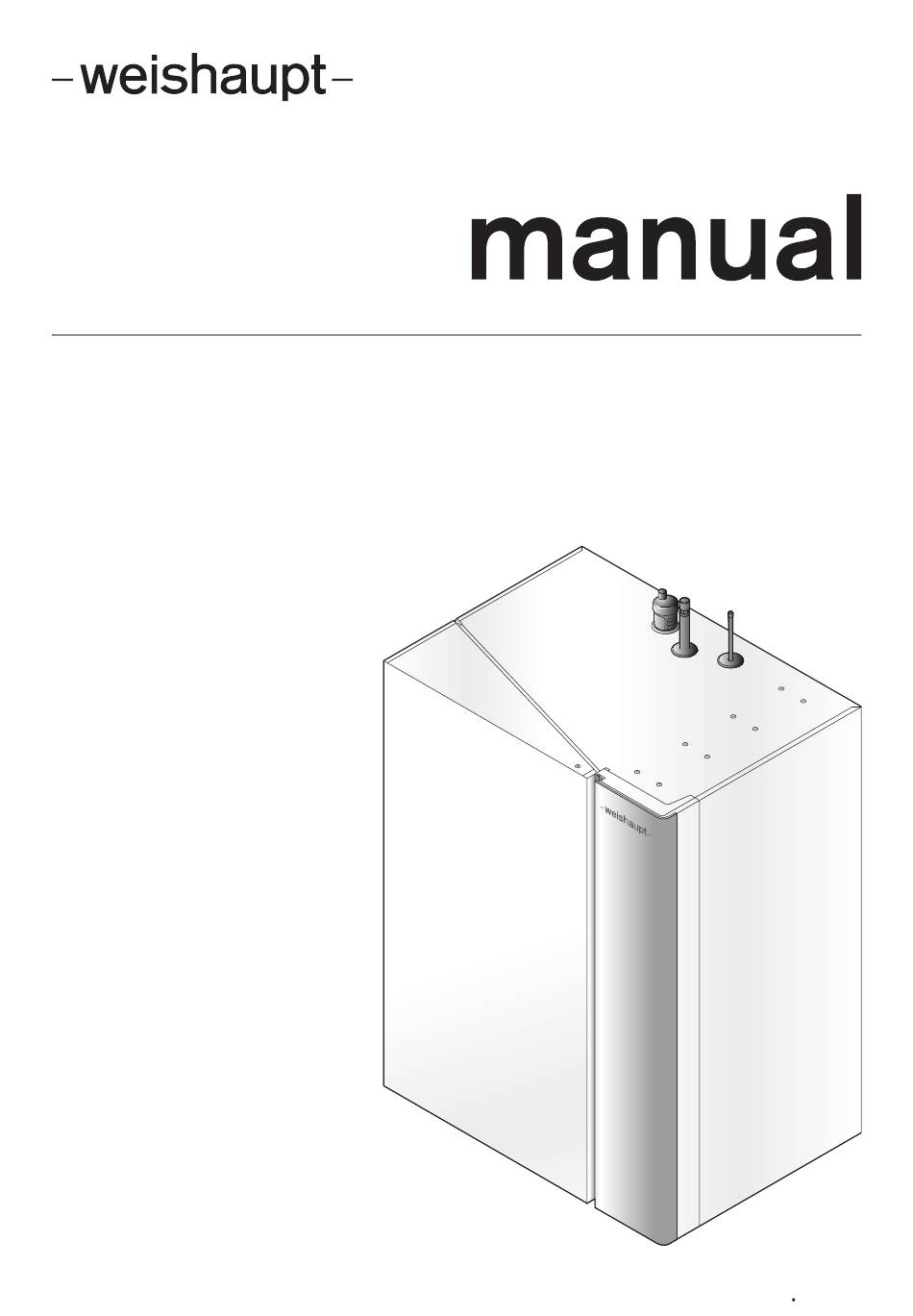

Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I
83327901 1/2023-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt Splitblock WSB 8-A-RME-I

Inhaltszusammenfassung für Weishaupt Splitblock WSB 8-A-RME-I

  • Seite 1 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 83327901 1/2023-05...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I Benutzerhinweise ...................... 6 1.1   Zielgruppe ........................ 6 1.2   Symbole in der Anleitung  ...................  6 1.3   Gewährleistung und Haftung  .................. 7 Sicherheit .......................... 8 2.1   Bestimmungsgemäße Verwendung .................  8 2.2   Sicherheitszeichen am Gerät  .................. 8 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5.4   Kondensatanschluss  .................... 28 5.5   Elektroanschluss  ...................... 29 5.5.1   Geräteelektronik anschließen ................ 30 5.5.1.1   Anschlussplan  .................... 31 5.5.2   Elektroheizung anschließen  ................ 32 Bedienung  ........................ 34 6.1   Betriebsanzeige ...................... 34 6.2   Anzeige- und Bedieneinheit  .................. 34 6.3  ...
  • Seite 4 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6.7.5   Wärmepumpe  .....................  66 6.7.5.1   Service  ...................... 66 6.7.5.2   Einstellungen  .................... 69 6.7.5.3   Volumenstrom  .................... 70 6.7.5.4   Modulation  .................... 70 6.7.5.5   Pumpe (Umwälzpumpe) ................ 71 6.7.5.6   Heizen  ...................... 72 6.7.5.7  ...
  • Seite 5 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I Ersatzteile  ........................ 116 Notizen  .......................... 124 Stichwortverzeichnis .................... 128 5-132 83327901 1/2023-05 Ber...

  • Seite 6: Benutzerhinweise

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Außengerät. Für eine Kaskade das Zusatzblatt Wärmepumpen-Kaskade beachten (Druck-Nr.

  • Seite 7: Gewährleistung Und Haftung

    Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft...

  • Seite 8: Sicherheit

    Das Innengerät in Verbindung mit dem Außengerät ist ausschließlich geeignet für: Erwärmung und Kühlung von Heizwasser nach VDI 2035 monoenergetischen und bivalenten Betrieb Das Innengerät darf nur mit einem Weishaupt Außengerät betrieben werden. Fol- gende Kombination ist möglich: WSB 8-A-RME-I (Innengerät) mit WSB 8-A-RME-A (Außengerät) Für Dauerbetrieb (z. B.

  • Seite 9: Verhalten Bei Kältemittel-Austritt

    Über bauseitige Sicherung Außengerät/Anlage von der Spannungsversorgung trennen. Fenster und Türen öffnen. Hausbewohner warnen, keine Türklingel betätigen. Gebäude verlassen. Kältetechniker oder Weishaupt-Kundendienst benachrichtigen. Betreiber benachrichtigen. Sicherstellen, dass im Freien oder in angrenzenden Räumen und Gebäuden kei- ne Personen gefährdet werden. 2.4 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend behoben werden.

  • Seite 10: Kältekreis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 2 Sicherheit 2.4.4 Kältekreis Nur ein Sachkundiger nach §5 ChemKlimaSchutzV darf Arbeiten am Kältekreis durchführen. Nur Sachkundige, die für den Umgang mit brennbarem Kältemittel und über die zu beachtenden Sicherheitsmaßnahmen unterwiesen sind, dürfen Arbeiten am Kältekreis durchführen.

  • Seite 11: Produktbeschreibung

    Ausführung: einphasig Aufstellung: innen 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Zusatz-Typenschild 2 Typenschild Gesamtanlage 3 Typenschild Innengerät Typ: Ser. Nr.:...

  • Seite 12: Funktion

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.3 Funktion Das Innengerät überträgt die vom Außengerät bereitgestellte Wärme an den Heiz- kreis. Durch eine interne Kreislaufumkehr kann mit dem Innengerät auch gekühlt werden. Verflüssiger Über den Verflüssiger gibt das Kältemittel die gewonnene Energie an das Heizwas- ser ab.

  • Seite 13: Wasser- Und Kältemittelführende Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.3.2 Wasser- und Kältemittelführende Komponenten 1 Verflüssiger 2 Luftabscheider 3 Schnellentlüfter 4 Sicherheitsventil 5 Ausdehnungsgefäß 18 l / 0,75 bar 6 Füllventil Ausdehnungsgefäß 7 Dreiwegeventil 8 Schlammabscheider 13-132 83327901 1/2023-05 Ber...

  • Seite 14: Elektrische Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.3.3 Elektrische Komponenten 1 Volumenstromsensor (B10) 2 Elektroheizung 3 Wärmetauscher-Drucksensor Innen (B12) 4 Vorlauffühler LWT (B4) Anforderung für WP 5 Anzeige- und Bedieneinheit (Systemgerät) 6 Geräteelektronik mit Elektroanschluss und Gerätesicherung 7 Vorlauffühler Elektroheizung (B7) 8 Klemmkasten Elektroheizung 9 Rücklauffühler EWT (B9) 0 Umwälzpumpe...

  • Seite 15: Technische Daten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.4 Technische Daten 3.4.1 Zulassungsdaten KEYMARK (DIN CERTCO) 011-1W0615 Grundlegende Normen EN 12102-1:2018 EN 14511-1: 2019 EN 14511-2: 2019 EN 14511-3: 2019 EN 14511-4: 2019 EN 14825: 2019 Weitere Normen, siehe EU-Konformitätserklärung. 3.4.2 Elektrische Daten Schutzart IP42 Geräteelektronik WWP-CPU COM Netzspannung / Netzfrequenz...

  • Seite 16: Umgebungsbedingungen

    +3 … +30 °C Temperatur bei Transport/Lagerung –10 … +60 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 3.4.5 Leistung WSB 8 Norm-Nennvolumenstrom A7 / W35 (5 K) 1,18 m³/h Verflüssiger...

  • Seite 17: Leistung Heizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.4.5.1 Leistung Heizen Leistungsdaten nach EN 14511-3:2019. WSB 8 Heizwasser-Vorlauftemperatur +20 … +60 °C Lufttemperatur Einsatzgrenze Außengerät -20 … +45 °C Betriebs-Nennbedingungen A2 / W35 WSB 8 Wärmeleistung 5,04 kW Leistungszahl (COP) 3,76 Norm-Nennbedingungen A7 / W35 und Temperaturspreizung 5 K WSB 8 Wärmeleistung 6,68 kW Leistungszahl (COP) 4,69...

  • Seite 18: Leistung Kühlen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.4.5.2 Leistung Kühlen Leistungsdaten nach EN 14511-3:2019. WSB 8 Kühlwasser-Vorlauftemperatur +7 … +25 °C Lufttemperatur Einsatzgrenze Außengerät +10 … +46 °C Norm-Nennbedingungen A35 / W7 und Temperaturspreizung 5 K WSB 8 Kühlleistung 4,98 kW Leistungszahl (EER) 2,69 Norm-Nennbedingungen A35 / W18 und Temperaturspreizung 5 K WSB 8 Kühlleistung 7,74 kW Leistungszahl (EER)

  • Seite 19: Restförderhöhe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.4.5.3 Restförderhöhe WSB 8-A mit Pumpe 1000 1200 1400 1600 1800 2000 2200 2400 2600 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3.4.6 Medium Heizwasser nach VDI 2035 3.4.7 Betriebsdruck Kältemittel max 45 bar Heizwasser max 3 bar 3.4.8 Inhalt...

  • Seite 20: Abmessungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 3 Produktbeschreibung 3.4.10 Abmessungen 309 mm 165 mm 165 mm 239 mm 134 mm 600 mm 287 mm 1 Wandaufhängung (Dübelgröße Ø 10 mm) 2 Kältemittelleitung ⅝" (Druckgasleitung) 3 Kältemittelleitung ¼" (Flüssigkeitsleitung) 4 Rücklauf Heizkreis Ø Außen 28 mm 5 Rücklauf Warmwasserkreis Ø...

  • Seite 21: Montage

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 4 Montage 4 Montage Zur Montage kann die beiliegende Montageschablone verwendet werden (Druck-Nr. 835900xx). 4.1 Montagebedingungen Aufstellraum Vor der Montage sicherstellen, dass: der Mindestabstand eingehalten wird [Kap. 4.3] das Kondensat abgeleitet werden kann der Aufstellraum frostsicher und trocken ist die Wand tragfähig ist [Kap. 3.4.9] der Platz für den Hydraulikanschluss ausreicht der Platz für die Kältemittelleitungen ausreicht...

  • Seite 22: Wandaufhängung Montieren

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 4 Montage 4.3 Wandaufhängung montieren Mindestabstand Für Wartungs- und Installationsarbeiten Mindestabstand einhalten. 200 mm 200 mm Wandaufhängung montieren Vor der Montage sicherstellen, dass: beiliegendes Befestigungsmaterial für den Wandaufbau geeignet ist [Kap. 3.4.9] Wandaufhängung positionieren, Befestigungspunkte anzeichnen und bohren [Kap. 3.4.10].

  • Seite 23: Gerät Einhängen Und Ausrichten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 4 Montage 4.4 Gerät einhängen und ausrichten Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.9]. Beiliegende Rändelschrauben 3 unten auf der Geräterückseite einschrauben. Gerät in die Wandaufhängung 2 einhängen und mit Stellschrauben 1 und Rändelschrauben 3 ausrichten. 23-132 83327901 1/2023-05 Ber...

  • Seite 24: Installation

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5 Installation Örtliche Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen (Leitungsanlagen-Richtlinie LAR) beachten. Nationale Gasverordnung beachten. 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 entsprechen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen).

  • Seite 25: Wasserhärte

    5.1.2 Wasserhärte Über das Anlagenvolumen wird die maximal zulässige Gesamthärte bestimmt. Wird die Wärmepumpe über eine Systemtrennung vom Heizungsnetz getrennt, empfiehlt Weishaupt, die Wärmepumpe mit unbehandeltem Wasser zu füllen. Aus Diagramm ermitteln, ob Maßnahmen zur Wasseraufbereitung erforderlich sind. Wenn der Schnittpunkt im Bereich ...

  • Seite 26: Hydraulikanschluss

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5.2 Hydraulikanschluss Zur Installation der Kältemittelleitung Montage- und Betriebsanleitung Außengerät beachten. Erstickungsgefahr durch austretendes Kältemittel Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken führen. Berührung mit der Haut kann zu Erfrierungen führen.

  • Seite 27: Kältekreis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation Wasserfüllung Schaden am Gerät durch ungeeignetes Füllwasser Korrosion und Ablagerungen können die Anlage beschädigen. Anforderungen an das Heizwasser und die örtlichen Vorschriften beachten HINWEIS [Kap. 5.1]. Auslegung und Vordruck vom Ausdehnungsgefäß prüfen und ggf. anpassen [Kap. 12.1].

  • Seite 28: Kondensatanschluss

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5.4 Kondensatanschluss Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann. Ein Kondensatschlauch Ø Innen 14 mm liegt dem Innengerät bei. Kondensatschlauch an Verbindungsstück 2 montieren und zur Kondensatablei- tung verlegen.

  • Seite 29: Elektroanschluss

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5.5 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Der Hauptschalter am In- nengerät schaltet nur das Innengerät ab. WARNUNG Vor Beginn der Arbeiten, Innengerät und Außengerät von der Spannungsversor- gung trennen.

  • Seite 30: Geräteelektronik Anschließen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5.5.1 Geräteelektronik anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Schalter S1 1 ausschalten. Schraube 2 90° gegen Uhrzeigersinn drehen. Abdeckung vom Elektroinstallationsschacht entfernen. Anschlussplan beachten [Kap. 5.5.1.1]. Leitungen von der Geräterückseite oder vom Geräteboden durch die Ausspa- rung zum Installationsschacht führen.

  • Seite 31: Anschlussplan

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5.5.1.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Geräteelektronik WWP-CPU COM WWP-CPU COM µC - Unit 250V H-COM + – A B SGR1/2 230V 2.WEZ/FH RJ11 L* A1 A2 H1H2 max 16A L N PE L N PE 230 V/50 Hz...

  • Seite 32: Elektroheizung Anschließen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation 5.5.2 Elektroheizung anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Schraube 1 lösen und Abdeckung 2 abnehmen. Schutzleiter 3 an der Abdeckung lösen. Abdeckung entfernen. 32-132 83327901 1/2023-05 Ber...
  • Seite 33 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 5 Installation Explosionsgefahr durch Einbau der Installationsschütze in das Innengerät Die Wärmepumpe enthält brennbares Kältemittel. Ein Schaltlichtbogen vom Instal- lationsschütz kann zur Explosion führen. WARNUNG Beiliegende Installationsschütze in den bauseitigen Elektroverteiler einbauen. Leitungen von der Geräterückseite oder vom Geräteboden durch die Ausspa- rung zum Klemmkasten Elektroheizung führen.

  • Seite 34: Bedienung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6 Bedienung 6.1 Betriebsanzeige Die Lichtleiste 1 zeigt den Betriebsstatus der Wärmepumpe an. Lichtleiste Beschreibung keine Spannungsversorgung oder Lichtleiste deaktiviert [Kap. 6.7.9] grün System ist fehlerfrei gelb Warnung oder Fehler [Kap. 10] verriegelter Fehler (Anlage ist gesperrt) [Kap. 10] 6.2 Anzeige- und Bedieneinheit drehen durch die Parameterstruktur navigieren...

  • Seite 35: Anzeige

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.3 Anzeige Startbildschirm Montag 26.07.2021 7:37 Vorlauftemperatur °C 40.0 50 °C Heizbetrieb 7.0°C 1 Informationen: Aktuelle Leistungsanforderung an das Außengerät Warmwassertemperatur Außentemperatur 2 Ebenenauswahl. Mit dem Drehknopf wird die Ebene gewählt: Favoriten-Ebene Benutzer-Ebene Fachmann-Ebene...

  • Seite 36: Favoriten-Ebene

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.4 Favoriten-Ebene Für den schnellen Zugriff sind häufig benötigte Parameter in der Favoriten-Ebene fest hinterlegt. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet. Favoriten anzeigen Mit Drehknopf Schaltfläche Favoriten-Ebene wählen und bestätigen. Anzeige wechselt in die Favoriten-Ebene.

  • Seite 37: Raumsolltemperatur Einstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.4.1 Raumsolltemperatur einstellen Raumsolltemperatur für das gewählte Temperaturniveau. Temperaturniveau Werkseinstellung Einstellbereich 21,0 °C Komfort Normal … 28,0 °C 20,0 °C Normal Absenk … Komfort °C 18,0 °C 16,0 … Normal °C Absenk Nach einer Änderung der Raumsolltemperatur wird die Heizkennlinie auto- matisch angepasst. Die Änderung führt zu einer Parallelverschiebung der Heizkennlinie [Kap. 6.7.3.6].

  • Seite 38: Zeitprogramm Einstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.4.3 Zeitprogramm einstellen Zeitprogramm wählen. Heizprogramm Warmwasserprogramm Zeit ändern / hinzufügen Wenn für eine Zeitspanne kein Temperaturniveau (Komforttemperatur und Normal- temperatur) eingestellt ist, fährt die Anlage automatisch auf Absenktemperatur. Mit Drehknopf den Zeitzyklus vom entsprechenden Wochentag wählen. Für jeden Wochentag können 3 Zyklen programmiert werden.
  • Seite 39 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Wochentag kopieren Die Einstellungen von einem Wochentag können kopiert und auf andere Tage über- tragen werden. Drehknopf im Uhrzeigersinn drehen bis Kopieren angezeigt wird. Drehknopf drücken und den Wochentag wählen der kopiert werden soll. Drehknopf drücken und den Wochentag wählen der überschrieben werden soll.

  • Seite 40: Benutzer-Ebene

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.5 Benutzer-Ebene In der Benutzer-Ebene werden nur Menüs und Parameter angezeigt, die für den normalen Betrieb der Anlage erforderlich sind. Mit Drehknopf Schaltfläche Benutzer-Ebene wählen und bestätigen. Anzeige wechselt in die Benutzer-Ebene. Montag 26.07.2021 7:37...

  • Seite 41: Menüstruktur

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7 Menüstruktur In der Benutzer-Ebene ist der Zugriff auf die Menüstruktur eingeschränkt [Kap. 6.5]. Über die Fachmann-Ebene kann auf alle Informationen und Parameter zugegriffen werden [Kap. 6.6]. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet.

  • Seite 42: Wärmepumpe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.1.2 Wärmepumpe Wärme-     Info pumpe Information Beschreibung Aktuelle Temperatur am Warmwasserfühler (B3). Warmwasser- temperatur Aktuelle Leistungsvorgabe an das Außengerät. Leistungsanforde- rung Geforderte Vorlaufsolltemperatur von den Heizkreisen. Solltemperatur Einschaltkriterium für die Wärmepumpe. Schaltdifferenz Unterschreitet die aktuelle Vorlauftemperatur die Vorlaufsolltemperatur um den an- dynamisch...

  • Seite 43: Zweiter Wärmeerzeuger

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Information Beschreibung Betriebsstunden vom Verdichter seit der Inbetriebnahme. Betriebsstd. Ver- dichter Anzahl Startvorgänge vom Verdichter seit der Inbetriebnahme. Schaltspiele Ver- dichter Anzahl Abtauvorgänge am Außengerät seit der Inbetriebnahme. Schaltspiele Ab- tauen Typ und Ausführung vom Außengerät.

  • Seite 44: Statistik

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.1.4 Statistik     Info Statistik Im Menü Statistik werden die Tages-, Monats- und Jahreswerte zur erzeug- ten thermischen Energieabgabe und elektrischen Energieaufnahme angezeigt. In jedem Parameter mit dem Symbol kann die Statistik als Diagramm und in Tabellenform angezeigt werden.
  • Seite 45 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Information Beschreibung Thermische Energieabgabe für Heizbetrieb am aktuellen Tag. th. Energie Heizen th. Energie WW Tag Thermische Energieabgabe für Warmwasserladung am aktuellen Tag. Gesamte thermische Energieabgabe am aktuellen Tag. th. Energie gesamt Aufgenommene elektrische Energie am aktuellen Tag.

  • Seite 46: Systembetriebsart

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.2 Systembetriebsart System-   betriebsart Das Menü Systembetriebsart legt die Betriebsart der gesamten Anlage fest. Einstellung Beschreibung Nur bei Freigabe Kühlbetrieb [Kap. 6.7.3.10]. Automatik (Werkseinstellung) Automatikbetrieb: Heizen oder Kühlen Automatik, abhängig von der aktuellen Außentemperatur Warmwasser ein Frostschutz ein Heizbetrieb:...

  • Seite 47: Heizkreis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3 Heizkreis Für jeden Heizkreis wird ein separates Menü angezeigt. 6.7.3.1 Betriebsart   Heizkreis Betriebsart Die Betriebsart kann für jeden Heizkreis separat eingestellt werden. Einstellung Beschreibung Automatischer Betrieb nach Zeitprogramm. Automatik (Werkseinstellung) Temperaturniveaus entsprechend der eingestellten Betriebsart, unabhängig vom Komfort, Normal, Ab-...

  • Seite 48: Party/Pause

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.2 Party/Pause Party/     Heizkreis Pause Das Temperaturniveau vom Heizprogramm kann vorübergehend (maximal 12 Stun- den) geändert werden. Danach ist wieder das eingestellte Heizprogramm aktiv. Steht der Parameter auf Automatik, ist das eingestellte Heizprogramm aktiv. Einstellung Beschreibung Für die Dauer der eingestellten Zeit heizt die Anlage auf Normaltemperatur...

  • Seite 49: Urlaub

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.3 Urlaub     Heizkreis Urlaub Mit dem Urlaubsprogramm kann das Heizprogramm über einen bestimmten Zeit- raum unterbrochen werden. Im eingestellten Zeitraum ist: der Frostschutz aktiv die Warmwasserbereitung nicht aktiv der eingestellte Legionellenschutz aktiv die Anlage auf Standby Zeitraum eingeben Menü...

  • Seite 50: Raumsolltemperatur

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.4 Raumsolltemperatur Raumsoll-     Heizkreis temperatur Legt die Raumsolltemperatur für das gewählte Temperaturniveau fest. Komfort Normal Absenk Frost (nur Fachmann-Ebene) Fenster Sperrzeit (nur Fachmann-Ebene) Nach einer Änderung der Raumsolltemperatur wird die Heizkennlinie auto- matisch angepasst.

  • Seite 51: Raumgeführte Regelung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.5 Raumgeführte Regelung Bei der raumgeführten Regelung wird die Vorlauftemperatur in Abhängigkeit von der Raumtemperatur geregelt. Für eine raumgeführte Regelung ist ein Raumgerät erforderlich. Direkte Sonneneinstrahlung am Raumgerät vermeiden. Erwärmung durch Fremdwärmequellen vermeiden. 51-132 83327901 1/2023-05 Ber...

  • Seite 52: Heizkennlinie

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.6 Heizkennlinie Heiz-     Heizkreis kennlinie Um die gewünschte Raumtemperatur zu erreichen, ist bei kälteren Außentempera- turen eine höhere Vorlauftemperatur erforderlich. Die Heizkennlinie legt fest, wie stark sich eine Änderung der Außentemperatur auf die Vorlaufsolltemperatur auswirkt.
  • Seite 53 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Eine Änderung der Absenk, Normal, Komfort oder Frost Raumsolltem- peratur um 1 °C führt zu einer Parallelverschiebung der Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 0.95 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 0.95 3 Raumsolltemperatur [°C] 53-132 83327901 1/2023-05 Ber...

  • Seite 54: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.7 Einstellungen     Heizkreis Einstellungen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus (Werkseinstellung): Funktion Kein Heizbetrieb, nur Warmwasserladung möglich. Menüs und Parameter den Heizkreis betreffend werden ausgeblendet. Ein: Heizbetrieb möglich.
  • Seite 55 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Frostschutz Aus: Frostschutz nicht aktiv. -20 … +21,5°C (Werkseinstellung 3 °C): Unterschreitet die aktuelle Außentemperatur den eingestellten Wert, ist der An- lagenfrostschutz aktiv. Der Parameter wird nur angezeigt, wenn ein Raumgerät vorhanden ist und unter Raumabschaltung Anforderung die Option Raumgeführt oder Witterungsgeführt ein- gestellt ist.
  • Seite 56 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Minimaltemperatur … 60 °C (Werkseinstellung 45 °C): Maximaltemperatur Obere Grenze für die maximale Vorlauftemperatur. Höhere Wärmeanforderungen werden auf den eingestellten Wert begrenzt. Bei aktivem Estrichprogramm wirkt die Maximaltemperatur nicht. Anforderungsüberhöhung -5 … 20 K (Werkseinstellung 0 K): Die Vorlaufsolltemperatur vom Heizkreis wird um den eingestellten Wert erhöht, z.

  • Seite 57: Sommer-Winter-Umschaltung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.8 Sommer-Winter-Umschaltung So/Wi     Heizkreis Umschaltung Einstellung Beschreibung Überschreitet die gemittelte Außentemperatur den eingestellten Wert, wechselt 3.0 … 30.0°C (Werkseinstellung 18 °C) die Betriebsart auf Sommer. Bei aktivem Estrichprogramm wirkt die Sommer-Winter-Umschaltung nicht [Kap. 6.7.3.7].

  • Seite 58: Kühlen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.10 Kühlen     Heizkreis Kühlen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Gibt den Kühlbetrieb für den Heizkreis frei. Im Menü Kühlen werden weitere Pa- Freigabe Kühlbetrieb rameter angezeigt.
  • Seite 59 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Kühlkennlinie Beispiel Kennlinie AT min Kennlinie AT max Kennfeld VL-MAX Kühlkennlinie Maximaltemperatur Anforderungsüberhöhung Minimaltemperatur Kennfeld VL-MIN Außentemperatur [°C] 59-132 83327901 1/2023-05 Ber...

  • Seite 60: Estrichprogramm

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.3.11 Estrichprogramm Estrich-     Heizkreis programm Das Menü wird nur angezeigt, wenn der Parameter Estrich auf manuelles Programm steht [Kap. 6.7.3.7]. Schaden am Verflüssiger durch zu geringe Heizwasser-Rücklauftemperatur Bei zu geringer Rücklauftemperatur im Dauerbetrieb (z. B. Bauaustrocknung) ist das Abtauen nicht sichergestellt.

  • Seite 61: Warmwasser

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.4 Warmwasser 6.7.4.1 Warmwasserprogramm Warmwasser     Warmwasser programm Mit dem Warmwasserprogramm wird festgelegt, zu welchen Tageszeiten der Trink- wasserspeicher auf Normaltemperatur oder Absenktemperatur aufgeheizt wird. Das Zeitprogramm kann individuell angepasst werden [Kap. 6.4.3]. Das Warmwasserprogramm ist aktiv in der Betriebsart: Heizen Sommer...

  • Seite 62: Legionellenschutz

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.4.4 Legionellenschutz Legionellen-     Warmwasser schutz Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus (Werkseinstellung): Legionellenschutz deaktiviert. Mo-So, Alle: Wochentag an dem der Legionellenschutz durchgeführt wird. Im Menü Legionellenschutz werden weitere Parameter angezeigt. 0:00 … 23:50 Uhr (Werkseinstellung 2:00 Uhr): Aufheizzeit WW Uhrzeit für den Start vom Legionellenschutz.

  • Seite 63: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.4.5 Einstellungen     Warmwasser Einstellungen Parameter Einstellung Vorrang (Werkseinstellung): Systembetriebsart Warmwasserbereitung hat Vorrang vor Heizen. Bedingter Vorrang: Warmwasserbereitung hat je nach Außentemperatur Vorrang vor Heizen. Witterungsg. Parallelb.: Je nach Außentemperatur erfolgt die Warmwasserbereitung parallel zum Heizen. Parallel: Warmwasserbereitung und Heizen aktiv.

  • Seite 64: Flanschheizung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.4.6 Flanschheizung     Warmwasser Flanschheizung Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus (Werkseinstellung): Flanschheizung Flanschheizung Warmwasser deaktiviert. Ein: Flanschheizung Warmwasser aktiviert. Im Menü Flanschheizung werden weitere Parameter angezeigt. 20 … 65 °C (Werkseinstellung 52 °C): Umschalttemperatur Freigabetemperatur für die Flanschheizung im Trinkwasserspeicher.

  • Seite 65: Zirkulationspumpe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.4.7 Zirkulationspumpe Zirkulations-     Warmwasser pumpe Das Menü wird nur in der Fachmann-Ebene angezeigt. Regelt das Ein- und Ausschalten der Zirkulationspumpe im Trinkwasserspeicher während dem Warmwasserprogramm. Parameter Einstellung Modus Aus: Zirkulationspumpe nicht aktiv.

  • Seite 66: Wärmepumpe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.5 Wärmepumpe 6.7.5.1 Service Wärme-     pumpe Service Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Automatische Entlüftung Aus (Werkseinstellung): Automatische Entlüftung deaktiviert. Ein: Programm zum Füllen und Entlüften vom Heizkreis. Während der automatischen Entlüftung schaltet das Dreiwegeventil zwischen Heizbetrieb und Warmwasserladung hin und her.
  • Seite 67 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Test HK2: Ausgang Heizkreispumpe Heizkreis 2. HK2-AUF: Ausgang Mischventil Heizkreis 2 AUF. HK2-HKP: Ausgang Heizkreispumpe Heizkreis 2. HK2-ZU: Ausgang Mischventil Heizkreis 2 ZU. HK3-HKP: Ausgang Heizkreispumpe Heizkreis 3. HKP1: Ausgang Pumpe Heizkreis 1.
  • Seite 68 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Test WP-M1: Ausgang Pumpe M1. WP-M1-PWM: Ausgang PWM-Signal für Pumpe M1. WP-WEZ2 oder 2.WEZ: Ausgang 2. Wärmeerzeuger. WW1: Ausgang Hz- WW- Betrieb (Heizen und Warmwasserbereitung). WW-Betrieb: Ausgang Warmwasserbetrieb. WW-FH oder E9: Ausgang Flanschheizung.

  • Seite 69: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.5.2 Einstellungen Wärme-     pumpe Einstellungen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung 3 … 360 min (Werkseinstellung 10 min): Taktsperre Zwangspause für das Außengerät nach dem Abschalten. Der Verdichter startet frühestens wieder nach der eingestellten Zeit. Legt den relevanten Außenfühler für die Regelung fest.

  • Seite 70: Volumenstrom

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.5.3 Volumenstrom Wärme-     pumpe Volumenstrom Das Menü wird nur in der Fachmann-Ebene angezeigt. Der Parameter wird nur angezeigt, wenn im Menü Pumpe bei Einschaltart die Option Volumenstrom eingestellt ist [Kap. 6.7.5.5]. Parameter Einstellung Mindestvolumenstrom … 3,5 m³...

  • Seite 71: Pumpe (Umwälzpumpe)

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.5.5 Pumpe (Umwälzpumpe) Wärme-     pumpe Pumpe Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Betriebsart der Umwälzpumpe (M1) im Heizbetrieb. Einschaltart Heizen Konstantbetrieb (Werkseinstellung): Pumpe wird mit der eingestellten Leistung betrieben. Volumenstrom: Die Pumpe moduliert in Abhängigkeit vom Volumenstrom.

  • Seite 72: Heizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.5.6 Heizen Wärme-     pumpe Heizen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Der Parameter wird nur angezeigt, wenn im Inbetriebnahme-Assistent als Betriebs- Zuschaltverzögerung art WP + 2. WEZ + E… konfiguriert wurde. Zeitspanne zwischen Zuschaltung vom zweiten elektrischen Wärmeerzeuger und Zuschaltung der Elektroheizung der Wärmepumpe.

  • Seite 73: Warmwasser

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.5.8 Warmwasser Wärme-     pumpe Warmwasser Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Der Parameter wird nur angezeigt, wenn im Inbetriebnahme-Assistent als Betriebs- Zuschaltverzögerung art WP + 2. WEZ + E… konfiguriert wurde. Zeitspanne zwischen Zuschaltung vom zweiten elektrischen Wärmeerzeuger und Zuschaltung der Elektroheizung der Wärmepumpe.

  • Seite 74: Zweiter Wärmeerzeuger

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.6 Zweiter Wärmeerzeuger 2. WEZ Das Menü wird nur in der Fachmann-Ebene angezeigt. Zweite Wärmeerzeuger sind: Elektroheizung intern Elektroheizung extern (optional) Flanschheizung im Trinkwasserspeicher (optional) Solaranlage und Pufferspeicher (optional) Brennwertgerät (optional) Parameter Einstellung Grenztemperatur...
  • Seite 75 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Bivalenzt. Einsatzgren- Aus: Bivalenztemperatur wirkt nicht beim Verlassen der Einsatzgrenze. Ein (Werkseinstellung): Bivalenztemperatur wirkt beim Verlassen der Einsatzgrenze. Bei einer Hybridanlage kann ein zweiter Wärmeerzeuger mit einem Spannungssi- Hybridanlage gnal aktiviert werden.

  • Seite 76: Eingänge

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.7 Eingänge     Eingänge Das Menü wird nur in der Fachmann-Ebene angezeigt. 6.7.7.1 Eingang SGR… / Eingang H1…         Eingänge Eingang SGR… Eingang H1… Das Menü wird nur in der Fachmann-Ebene angezeigt. Die Eingänge können für verschiedene Funktionen und Schaltzustände konfiguriert werden.
  • Seite 77 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Funktion: Warmwasser Standby: Warmwasserladung Standby. Warmwasser Absenk: Warmwasserladung im Absenkbetrieb. Warmwasser Normal: Warmwasserladung im Normalbetrieb. Warmwasser PUSH: Vom Zeitprogramm abweichender Warmwasserbedarf. Der Trinkwasserspei- cher wird auf Normaltemperatur aufgeheizt und gehalten. Taupunktwächter: Kühlbetrieb für Heizkreise gesperrt.

  • Seite 78: Smart-Grid-Funktion

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.7.2 Smart-Grid-Funktion Mit der Smart-Grid-Funktion (SG Ready) kann die Wärmepumpe mit Strom aus ei- ner Photovoltaikanlage betrieben werden. Schaltzustände Anschlussplan beachten [Kap. 5.5]. Die Smart-Grid-Funktion bietet folgende Möglichkeiten: Betriebsart Funktion SGR1 SGR2 Eingang H1 Eingang H2 1: Sperre (EVU-Sperre)

  • Seite 79: Ausgänge

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.8 Ausgänge Ausgänge Das Menü wird nur in der Fachmann-Ebene angezeigt. Jeder Ausgang kann für verschiedene Funktionen definiert werden. Parameter Einstellung Zeigt die aktuell gewählte Funktion und den Schaltzustand der Ausgänge an. Info Legt die Funktion der Ausgänge fest.

  • Seite 80: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.9 Einstellungen Einstellungen Parameter Einstellung 0 … 23:59: Aktuelle Uhrzeit einstellen. Uhrzeit Aktuelles Datum einstellen. Datum Automatische Umstellung der Sommerzeit konfigurieren. Ein (Werkseinstellung) Sommerzeit 10 … 100 (Werkseinstellung 45): Helligkeit der Anzeige einstellen. Helligkeit Lichtleiste deaktivieren. Ein: Lichtleiste aktiviert (Werkseinstellung) Aus: Lichtleiste deaktiviert Lichtleiste...
  • Seite 81 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Zugriff mit Bus-Protokoll Modbus auf den Regler der Wärmepumpe. Wenn mit Modbus TCP auf den Regler zugegriffen wird, darf die Wärmepumpe nicht in ein (Heim-)Netzwerk integriert werden. Der Modbus TCP Client muss über eine Direktverbindung mit der Modbus TCP Wärmepumpe kommunizieren, damit keine anderen Netzwerkteilnehmer auf die unverschlüsselte Mod- bus-Schnittstelle zugreifen können.

  • Seite 82: Energiemanagement

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.10 Energiemanagement Energie- management Das Menü wird nur in der Fachmann-Ebene angezeigt. 6.7.10.1 Effizienz Effizienz Das Menü wird nur in der Fachmann-Ebene angezeigt. Im Menü Effizienz wird die elektrische Leistung von Komponenten für die Statistik erfasst.

  • Seite 83: Schornsteinfeger

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung 6.7.12 Schornsteinfeger Die Schornsteinfeger-Funktion wird nur angezeigt, wenn folgendes eingestellt ist: im Inbetriebnahme-Assistent unter Wärmeerzeuger / Systemaufbau die Betriebsart WP + 2. WEZ … im Menü 2. WEZ im Parameter Hybridanlage die Funktion Ein Die Funktion dient zur Leistungsabnahme der Heizkreise während einer Abgasmes- sung am zweiten Wärmeerzeuger.
  • Seite 84 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 6 Bedienung Parameter Einstellung Aus (Werkseinstellung): Service Schornsteinfeger-Funktion ist deaktiviert. Ein: Schornsteinfeger-Funktion ist für 15 Minuten aktiviert. Aus (Werkseinstellung): 2. WEZ Zweiter Wärmeerzeuger ist deaktiviert. 8 … 80 °C: Geforderte Vorlaufsolltemperatur vom zweiten Wärmeerzeuger. Aus (Werkseinstellung): Drehzahl Pumpe M1 Pumpe (M1) aus.

  • Seite 85: Inbetriebnahme

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Die Inbetriebnahme darf erst nach der kompletten Installation, Druckprüfung der Kältemittelleitung und Dichtheitsprüfung vom Kältekreis durchgeführt werden. Sie- he Montage- und Betriebsanleitung Außengerät.
  • Seite 86 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 7 Inbetriebnahme 2. Inbetriebnahme-Assistent starten Anlage am Schalter S1 einschalten [Kap. 5.5]. Bei einer unkonfigurierten Anlage startet der Inbetriebnahme-Assistent. Anzeige Inbetriebnahme erscheint. Drehknopf drücken. Wenn die Anlage bereits konfiguriert wurde: Fachmann-Ebene wählen [Kap. 6.6]. Inbetriebnahme wählen und bestätigen. unkonfigurierte Anlage Inbetriebnahme über Fachmann-Ebene Fachmann...
  • Seite 87 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 7 Inbetriebnahme 5. Systemaufbau einstellen Systemaufbau der Wärmepumpe wählen und bestätigen. Betrieb mit Wärmepumpe. Betrieb mit Wärmepumpe unterstützt durch Stufe 1 der WP + E1: Elektroheizung im Innengerät. Betrieb mit Wärmepumpe unterstützt durch Stufe 2 der WP + E2: Elektroheizung im Innengerät.
  • Seite 88 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 7 Inbetriebnahme 7. Warmwasserbetrieb Funktion einstellen Betriebsart bei Warmwasserladung wählen und bestätigen. Keine Warmwasserladung durch Wärmepumpe, nur Aus: Heizbetrieb. Umschaltventil: Warmwasserladung über Dreiwegeventil im Innengerät. Inbetriebnahme Warmwasser Systemaufbau zurück > 3sec Drücken 8. Flanschheizung im Trinkwasserspeicher einstellen Flanschheizung einstellen und bestätigen.
  • Seite 89 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 7 Inbetriebnahme 10. Funktion Variabler Ausgang einstellen Funktion für den Variablen Ausgang einstellen und bestätigen [Kap. 6.7.8]. Die Einstellung kann nach der Inbetriebnahme noch geändert werden. Inbetriebnahme Parameter Ausgang VA1 Zirkulationspumpe zurück > 3sec Drücken 11.
  • Seite 90 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 7 Inbetriebnahme 14. Abschließende Arbeiten Schaden am Verflüssiger durch zu geringe Heizwasser-Rücklauftemperatur Bei zu geringer Rücklauftemperatur im Dauerbetrieb (z. B. Bauaustrocknung) ist das Abtauen nicht sichergestellt. Dies kann zu einem Schaden am Verflüssiger und HINWEIS am Kältekreis führen.

  • Seite 91: Außerbetriebnahme

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 8 Außerbetriebnahme 8 Außerbetriebnahme Die Außerbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Vor Beginn der Arbeit sicherstellen, dass alle Sicherheitsmaßnahmen für den Kälte- kreis beachtet werden [Kap. 2.4.4]. Wenn das Kältemittel in das Außengerät gepumpt werden soll, Spannungsversor- gung nicht unterbrechen.

  • Seite 92: Wartung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung 9 Wartung 9.1 Hinweise zur Wartung Erstickungsgefahr durch austretendes Kältemittel Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken führen. Berührung mit der Haut kann zu Erfrierungen führen. GEFAHR Kältekreis nicht beschädigen. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen.

  • Seite 93: Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Über bauseitige Sicherung Anlage von der Spannungsversorgung trennen und gegen unerwartetes Wiedereinschalten sichern.

  • Seite 94: Schlammabscheider Spülen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung 9.3 Schlammabscheider spülen Hinweise zur Wartung beachten [Kap. 9.1]. Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Auffangbehälter bereitstellen. Verschlusskappe 4 vom Schlammabscheider 1 entfernen. Beiliegenden Winkel 2 (mit Schlauch) am Schlammabscheider befestigen. Mit der Verschlusskappe den Hahn 3 öffnen und den Schlammabscheider spü- len.

  • Seite 95: Ausdehnungsgefäß Aus- Und Einbauen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung 9.4 Ausdehnungsgefäß aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Innengerät über Entleerhahn entleeren. Innengerät ist drucklos. Bedieneinheit entfernen: Klappe 2 aufklappen Spritzschutz 5 entfernen...
  • Seite 96 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung Verbindungsschlauch 2 vom Ausdehnungsgefäß entfernen. Sicherungsschraube 1 entfernen. Schrauben 3 entfernen und Haltebügel 2 ausbauen. Ausdehnungsgefäß 1 nach vorne ziehen. 96-132 83327901 1/2023-05 Ber...
  • Seite 97 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung Einbau Ausdehnungsgefäß in umgekehrter Reihenfolge einbauen, dabei Flachdich- tung 1 ersetzen. Wassermenge über den Füllhahn der Basisanschlussgruppe wieder nachfüllen: Anlagendruck = Vordruck + 0,5 bar Vordruck, siehe Ausdehnungsgefäß und Anlagendruck [Kap. 12.1] 97-132 83327901 1/2023-05 Ber...

  • Seite 98: Sicherheitsventil Austauschen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 9 Wartung 9.5 Sicherheitsventil austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Innengerät über Entleerhahn entleeren. Innengerät ist drucklos. Ablaufschlauch 2 entfernen. Sicherheitsventil 1 entfernen.

  • Seite 99: Fehlersuche

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden Heizungsschalter eingeschaltet Anzeige- und Bedieneinheit richtig eingestellt Das System erkennt Unregelmäßigkeiten der Anlage und zeigt diese an. Folgende Zustände sind möglich: Warnung Fehler Warnung...
  • Seite 100 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche Fehler Bei einem Fehler verriegelt die Anlage, wenn die Betriebssicherheit nicht mehr ge- währleistet ist. Ist die Anlage verriegelt, erscheint in der Anzeige die Schaltfläche Entriegeln. Beispiel Montag 14.02.2022 7:37 Fehler 40 Durchfluss zu gering Entriegeln Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden.

  • Seite 101: Fehlercode

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche 10.2 Fehlercode Außengerät Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Wärmetauscherfühler AG Eintritt (OCT) kurzge- Fühler und Leitung prüfen, ggf. austauschen. schlossen Wärmetauscherfühler AG Eintritt (OCT) gebro- chen Druckgasfühler (CTT) kurzgeschlossen Fühler und Leitung prüfen, ggf.
  • Seite 102 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung DC Über- oder Unterspannung Inverter erkennt Unter- oder Überspannung nach Unterbrechung der Stromzufuhr. DC Unterspannung 14.1 Spannungsversorgung prüfen. DC Überspannung 14.2 Spannungsversorgung mehrmals für mindes-...
  • Seite 103 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Fehler am Frequenzumrichter Außengerät Spannungsversorgung prüfen: Einphasiges Gerät: Polung prüfen Allgemeiner Fehler 19.1 Dreiphasiges Gerät: Rechtsdrehfeld Stromaufnahme Inverter zu hoch 19.2 Spannungsversorgung mindestens 3 Minuten Stromaufnahme Inverter zu hoch...
  • Seite 104 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Sicherheitsabschaltung Verflüssiger Verflüssiger wird vor Eingefrieren geschützt. Abtauung wurde abgebrochen, da Temperatur Volumenströme im Primärkreis anpassen. am Vorlauffühler (LWT) < 7 °C Ggf.
  • Seite 105 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Außengerät nicht kompatibel zum Innengerät Typ prüfen. Spannungsversorgung Außengerät prüfen. Einstellung DIP-Schalter auf Platine vom Au- ßengerät prüfen. Ggf.
  • Seite 106 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Wärmetauscher-Drucksensor Innen (B12) unter- Leitung prüfen, ggf. Sensor austauschen. brochen Wärmetauscher-Drucksensor Innen (B12) kurz- Leitung prüfen, ggf. Sensor austauschen. geschlossen Volumenstromsensor (B10) Signalfehler Leitung prüfen, ggf.

  • Seite 107: Technische Unterlagen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000 10 000...

  • Seite 108: Fühlerkennwerte

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 11 Technische Unterlagen 11.3 Fühlerkennwerte Weichenfühler (B2) Warmwasserfühler (B3) Vorlauffühler LWT (B4) Außenfühler (B1) Vorlauffühler (B7) Kältemittelfühler Innen (B8) Rücklauffühler EWT (B9) NTC 5 kΩ NTC 2 kΩ °C Ω °C Ω –20 48 180 –20 15 138...

  • Seite 109: Fernzugriff Auf Heizungsanlage Über Internet

    11.4 Fernzugriff auf Heizungsanlage über Internet Über das Internet ist ein Fernzugriff auf die Heizungsanlage per Webbrowser oder App möglich. Für den Fernzugriff muss zuvor das Weishaupt Energie Management Portal (WEM- Portal) eingerichtet werden. Netzwerkleitung anschließen Router mit Netzwerkbuchse an der Geräteelektronik verbinden.

  • Seite 110: Werkseinstellung Fachmann-Ebene

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 11 Technische Unterlagen 11.5 Werkseinstellung Fachmann-Ebene Systembetriebsart Werkseinstellung Einstellbereich – Automatik [Kap. 6.7.2] Systembetriebsart Heizkreis Werkseinstellung Einstellbereich Automatik [Kap. 6.7.3.1] Betriebsart Automatik [Kap. 6.7.3.2] Party/Pause – [Kap. 6.7.3.3] Urlaub 21 °C Raumsolltemperatur Komfort Normal … 28,0 °C 20 °C Normal Absenk … Komfort °C 18 °C Absenk Frost … Normal °C 16 °C...
  • Seite 111 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 11 Technische Unterlagen Heizkreis Werkseinstellung Einstellbereich [Kap. 6.7.3.10] Kühlen Freigabe Kühlbe- trieb 15 °C 15 … 45 °C Kennlinie AT min 24 °C 15 … 45 °C Kennlinie AT max 18 °C 7 … 30 °C Kennfeld VL-MIN 24 °C 7 … 30 °C Kennfeld VL-MAX 20 °C Konstanttemperatur Minimaltempera- tur … Maximaltem- peratur Konstanttemp Absenk Aus Aus / Minimaltem-...
  • Seite 112 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 11 Technische Unterlagen Wärmepumpe Werkseinstellung Einstellbereich [Kap. 6.7.5.1] Service Automatische Ent- lüftung Aus / 20 … 60 °C Handbetrieb [Kap. 6.7.5.1] [Kap. 6.7.5.1] manuelle Abtauung [Kap. 6.7.5.1] Test Verdichter Sperre 10 min 3 … 360 min Einstellungen Taktsperre Luftansaugtemperatur [Kap. 6.7.5.2] Außenfühlerzuord- (OAT) nung [Kap. 6.7.5.2] Ruhemodus 5 °C –20 … 40 °C...
  • Seite 113 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 11 Technische Unterlagen Zweiter Wärmeerzeuger Werkseinstellung Einstellbereich -25 °C Aus / -25 … 40 °C Einstellungen Grenztemperatur -5 °C –20 … 40 °C Bivalenztemperatur -5 °C –20 … 40 °C Bivalenztempera- tur WW [Kap. 6.7.1.3] Störungsfreigabe 2 K 1 … 20 K Zuschaltdifferenz Zuschaltverzögerung 30 min 0,5 … 60 min 0 K 0 … 20 K Abschaltdifferenz Abschaltverzögerung 1 min 0,5 … 60 min Aus / Ein Hybridanlage...

  • Seite 114: Projektierung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 12 Projektierung 12 Projektierung 12.1 Ausdehnungsgefäß und Anlagendruck Im Gerät ist ein Ausdehnungsgefäß integriert: Inhalt 18 Liter Vordruck 0,75 bar Mit folgender Tabelle prüfen, ob ein zusätzliches Ausdehnungsgefäß installiert werden muss. Beispiel Bei einer maximalen Vorlauftemperatur von 50 °C und einer Anlagenhöhe von 7,5 Meter ergibt sich ein maximaler Anlageninhalt von 500 Liter.
  • Seite 115 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 12 Projektierung 115-132 83327901 1/2023-05 Ber...
  • Seite 116 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile 13 Ersatzteile 1.18 1.22 1.21 1.16 1.23 1.26 1.23 1.02 1.01 1.03 1.24 1.25 1.19 1.02 1.29 1.19 1.20 1.12 1.17 1.15 1.30 1.15 1.30 1.05 1.11 1.28 1.07 1.08 1.14 1.04 1.09 1.05...
  • Seite 117 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel komplett 483 015 02 132 1.02 Stopfen 6 mm Form 1 weiß 446 034 1.03 Bedienteil vormontiert 511 501 70 092 1.04 Schraube 4 x 12 W1451 A3K 483 011 22 307 1.05 Scharnierfeder WTC-GW-B...
  • Seite 118 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile 2.02 2.21 2.29 2.08 2.29 2.03 2.01 2.26 2.06 2.05 2.04 2.13 2.29 2.27 2.10 2.26 2.07 2.13 2.23 2.11 2.13 2.28 2.12 2.29 2.09 2.22 2.15 2.29 2.09 2.09 2.19 2.14 2.24 2.17...
  • Seite 119 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Verflüssiger komplett WSB 8 511 506 04 822 2.02 Schnellentlüfter G⅜ 662 042 2.03 Luftabscheider 511 504 02 022 – Isolierung für Luftabscheider 511 504 02 372 2.04 Durchflusssensor VVX20 ohne Temperatursensor 511 506 00 572...
  • Seite 120 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile 2.02 2.21 2.29 2.08 2.29 2.03 2.01 2.26 2.06 2.05 2.04 2.13 2.29 2.27 2.10 2.26 2.07 2.13 2.23 2.11 2.13 2.28 2.12 2.29 2.09 2.22 2.15 2.29 2.09 2.09 2.19 2.14 2.24 2.17...
  • Seite 121 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.21 Ausdehnungsgefäß 481 015 40 017 2.22 Verbindungsschlauch Ausdehnungsgefäß 511 504 02 227 2.23 Dichtung 17 x 24 x 2 (¾") AFM-34/2 409 000 21 107 2.24 Dichtung 10 x 14,8 x 2 AFM-34/2 409 000 21 187 2.25 Kondensatschlauch...
  • Seite 122 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile 3.08 3.09 3.02 3.07 3.01 3.03 3.05 3.13 3.06 3.04 3.10 3.11 3.12 + + + + + + A A A A A A B B B B B B 122-132 83327901 1/2023-05 Ber...
  • Seite 123 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-I 13 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 WWP-Systemgerät 511 506 33 462 3.02 WWP-CPU (Geräteelektronik) 511 506 33 472 3.03 Patchkabel RJ45 gewinkelt mit Kupplung 511 504 03 282 3.04 Feinsicherung T4H, IEC 127-2/5 483 011 22 447 3.05 Schraubklemmen-Set...
